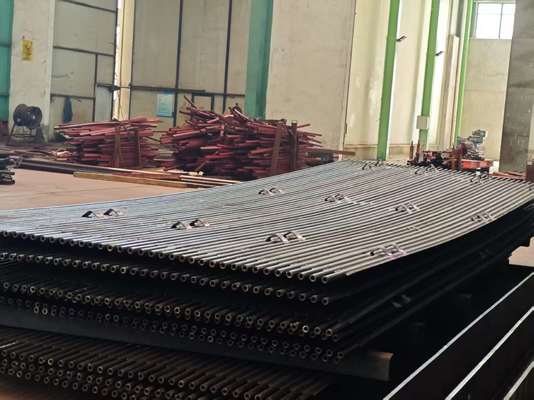

कोयला बॉयलर वाष्पीकरण अनुभाग के लिए अनुकूलन योग्य एएसटीएम प्रमाणित वाटर वॉल पैनल
Product Details
| कार्य: | दीवार की सजावट और गर्मी इन्सुलेशन | रखरखाव: | कम |
|---|---|---|---|
| अग्निरोधक: | ग्रेड ए | स्थापित करने की विधि: | वेल्डिंग |
| लचीलापन: | उच्च | एचएस कोड: | 3215960855 |
| वेल्डिंग तकनीक: | सबमर्ज्ड आर्क वेल्डिंग | ट्यूब सामग्री: | एसए 210 ए1 |
| दबाव प्रतिरोध: | उच्च | रंग: | अनुकूलित |
| अनुप्रयोगों की श्रेणी: | औद्योगिक / पावर स्टेशन | इन्सुलेशन: | उत्कृष्ट |
| प्रमुखता देना |
एएसटीएम प्रमाणित वाटर वॉल पैनल,एएसटीएम वाटर वॉल पैनल,कोयला बॉयलर झिल्ली दीवार |
||
Product Description
कोयला बॉयलर वाष्पीकरण अनुभाग के लिए अनुकूलन योग्य ASTM-प्रमाणित वाटर वॉल पैनल
बॉयलर झिल्ली दीवार क्या है?

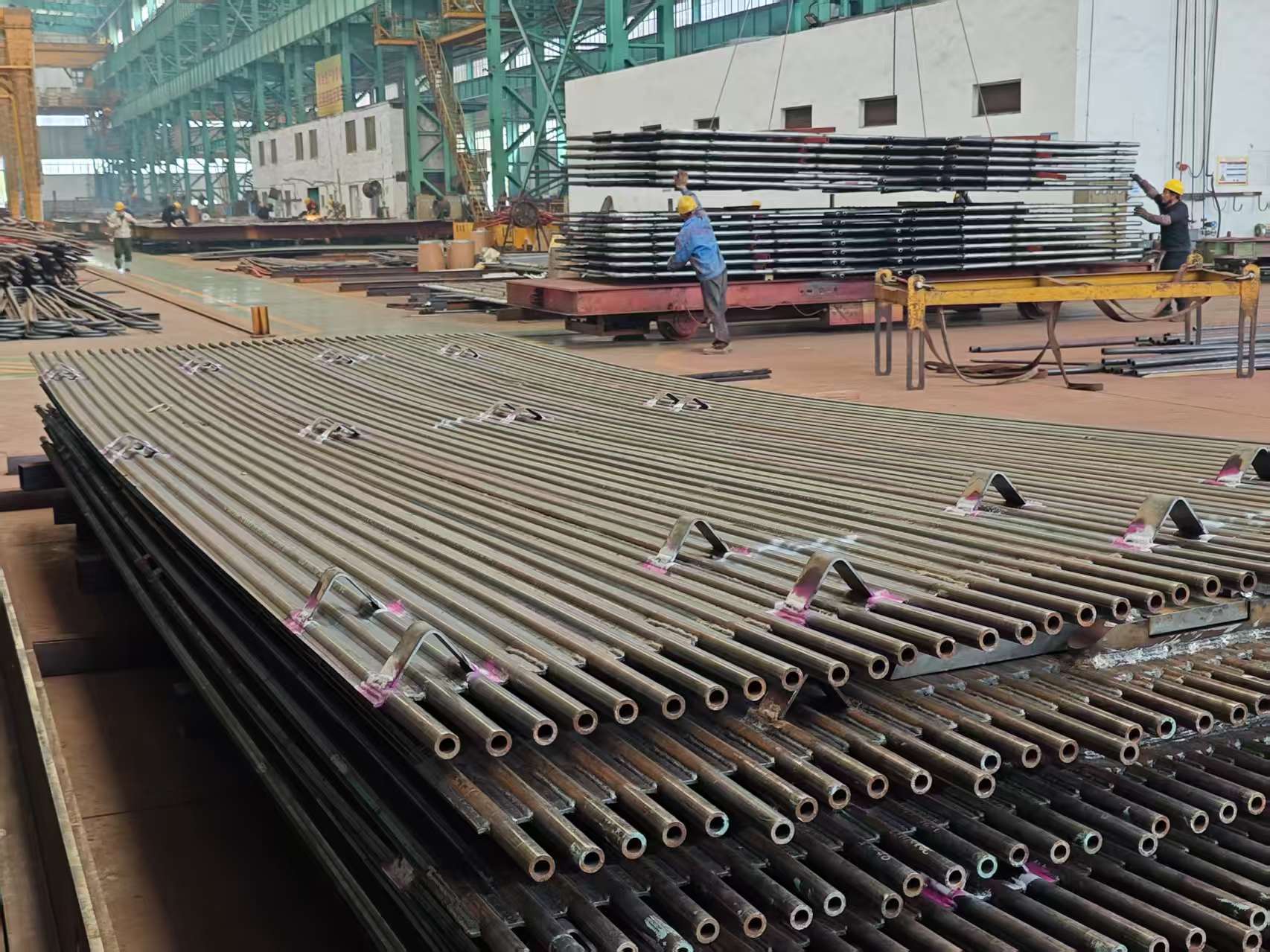

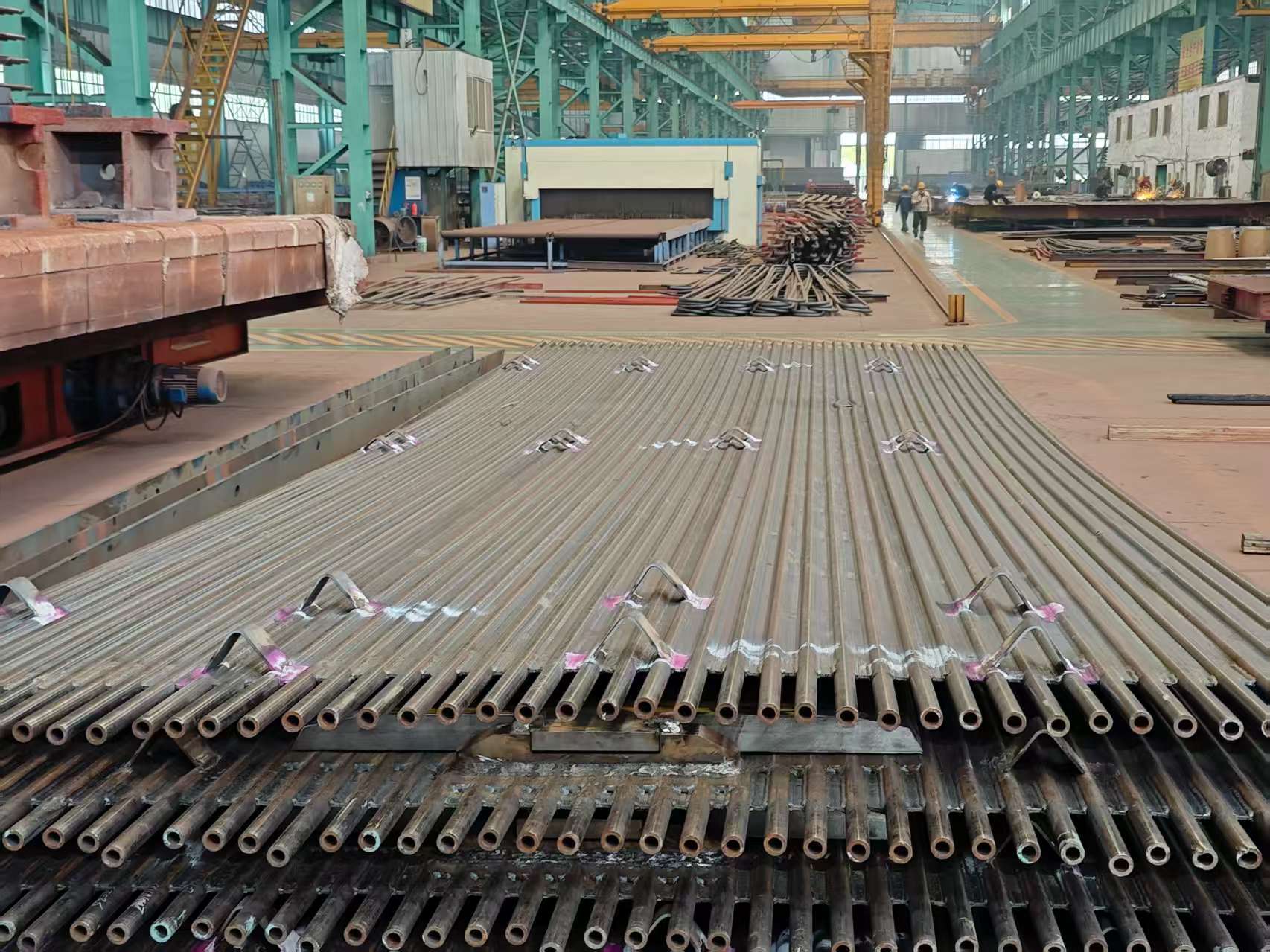

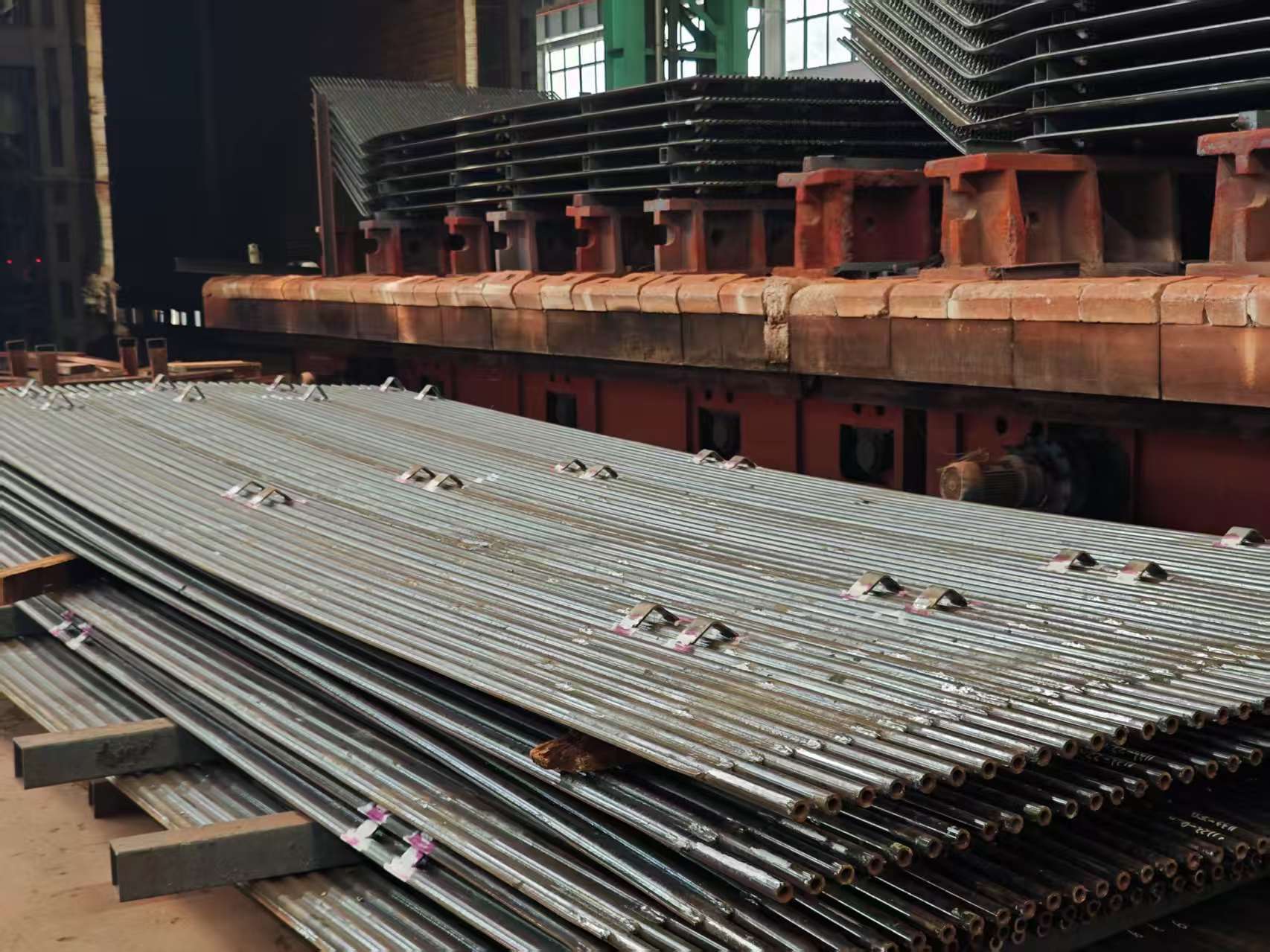

यह एक वेल्डेड पैनल निर्माण है जहां गैस-टाइट भट्टी की दीवारें बनाने के लिए ट्यूबों को स्टील झिल्लियों द्वारा जोड़ा जाता है।
परिचय
- एक झिल्ली वाटर वॉल पाइप और पंखों को मिलाकर बनाई गई एक एयरटाइट संरचना है। यह डिज़ाइन एक निर्बाध बाधा बनाता है जो बॉयलर संचालन में महत्वपूर्ण भूमिका निभाता है।
- लाभ:
- घटा हुआ वायु रिसाव: इसकी एयरटाइट प्रकृति भट्टी के अंदर वायु रिसाव को कम करती है, जिससे अधिक कुशल दहन और ऊर्जा उपयोग सुनिश्चित होता है।
- लागत और संरचनात्मक लाभ: पाइप - बिछाने वाली दीवारों का उपयोग करके, यह स्टील संरचना पर भार कम करता है, जो बदले में बॉयलर की समग्र लागत को कम करता है।
- लचीला डिज़ाइन: इसमें एक सस्पेंशन संरचना को शामिल करना आसान है, जो थर्मल विस्तार प्रणाली को बेहतर बनाने में मदद करता है। यह अनुकूलनशीलता इसे बड़े पैमाने पर मशीनीकृत उत्पादन के लिए आदर्श बनाती है, जिसमें एक उच्च असेंबली दर होती है।
- तेज़ स्टार्ट-अप और शटडाउन: इसकी कम गर्मी भंडारण क्षमता के कारण, यह बॉयलर के स्टार्ट-अप और शटडाउन समय को काफी कम कर सकता है, जिससे समय और ऊर्जा दोनों की बचत होती है।
- नुकसान: हालांकि, झिल्ली वाटर वॉल की निर्माण प्रक्रिया काफी जटिल है, जिसके लिए उन्नत तकनीकों और सावधानीपूर्वक असेंबली की आवश्यकता होती है।
- अनुप्रयोग: इसकी विशेषताओं को देखते हुए, झिल्ली वाटर वॉल का उपयोग आमतौर पर बड़ी क्षमता, उच्च तापमान और उच्च दबाव वाले बॉयलर में किया जाता है, जहां दक्षता और स्थायित्व महत्वपूर्ण हैं।
झिल्ली वाटर वॉल के मजबूत बिंदु
(1) भट्टी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में वायु रिसाव को कम करें।
(2) दहन कक्ष में पूर्ण जल शीतलन का एहसास तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए फायदेमंद है।
(3) बॉयलर के स्टार्ट-अप और शटडाउन का शीतलन समय कम किया जा सकता है क्योंकि इसमें कम गर्मी भंडारण क्षमता, दहन कक्ष में तेजी से तापमान वृद्धि और तेजी से शीतलन होता है।
(4) पाइप-बिछाने वाली भट्टी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम कर देती है और निलंबन और उठाने के लिए सुविधाजनक है।
(5) नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
(6) यह बॉयलर घटकों की प्रति-असेंबली डिग्री में सुधार करता है, स्थापना के कार्यभार को सुविधाजनक बनाता है और कम करता है
झिल्ली दीवार प्रकार के अलावा विभिन्न बॉयलर वाटर वॉल पैनल का निर्माण किया जा सकता है:
- झिल्ली बॉयलर वाटर वॉल पैनल:कई लुढ़के हुए पंखों वाले ट्यूबों को एक सीलबंद संयुक्त हीटिंग सतह में स्पॉट वेल्ड करता है, जो भट्टी की वायु-तंगता में सुधार करता है और वायु रिसाव को कम करता है।
- स्टडेड वाटर वॉल ट्यूबिंग:वाटर वॉल ट्यूब पर 20 से 25 मिमी लंबाई और 6 से 12 मिमी व्यास के पिन वेल्ड करता है, और फिर वाटर वॉल पैनल के गर्मी अवशोषण को कम करने और दहन क्षेत्र में तापमान बढ़ाने के लिए एक क्रोम अयस्क दुर्दम्य प्लास्टिक लगाता है। यह उन स्थितियों के लिए उपयुक्त है जहां ईंधन को आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियों के लिए भी।
- सादे ट्यूब बॉयलर वाटर वॉल पैनल:सीवन रहित स्टील पाइप की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
- दीवार से जुड़ी बॉयलर वाटर वॉल ट्यूबिंग:भट्टी की दीवार की आंतरिक दीवार में एम्बेडेड, एकतरफा गर्मी अवशोषण।
- डबल-साइड हीटेड वाटर वॉल पैनल:बड़े बॉयलर भट्टी के बीच में स्थापित, जिसे दो भागों में विभाजित किया गया है जो एक दूसरे से स्वतंत्र हैं, और दोनों तरफ से गर्म होते हैं।
