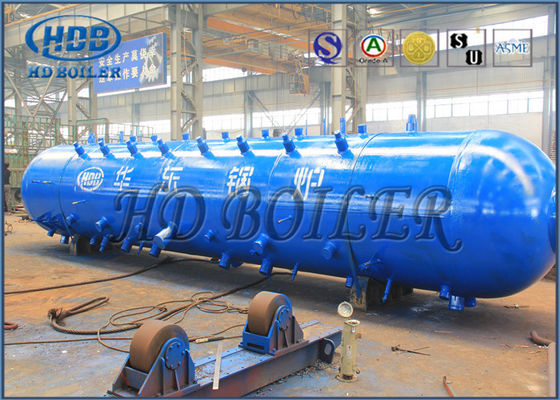

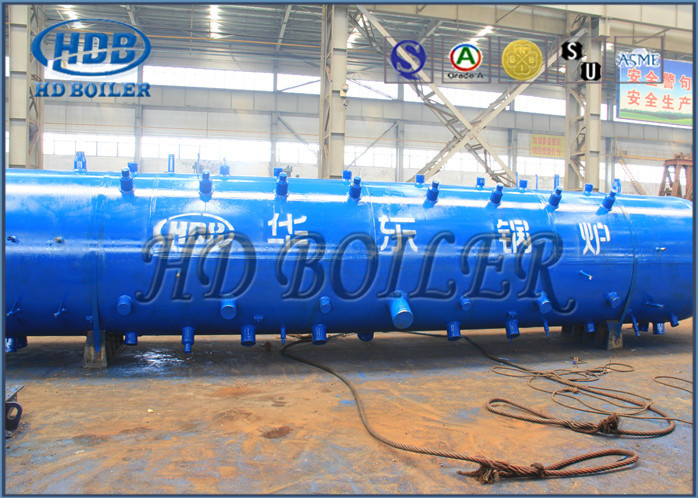

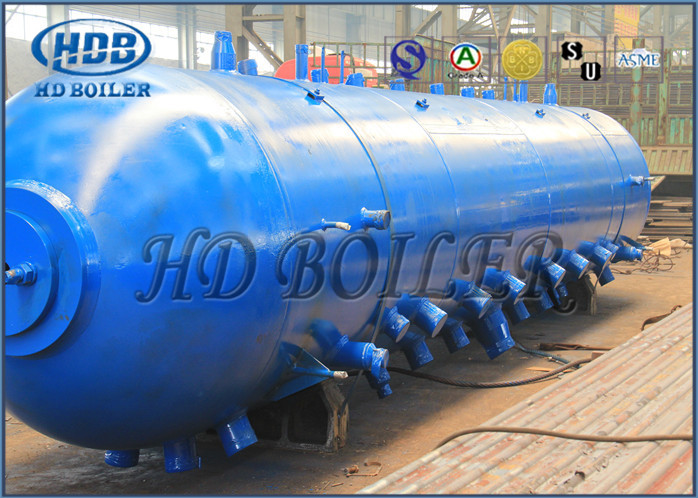

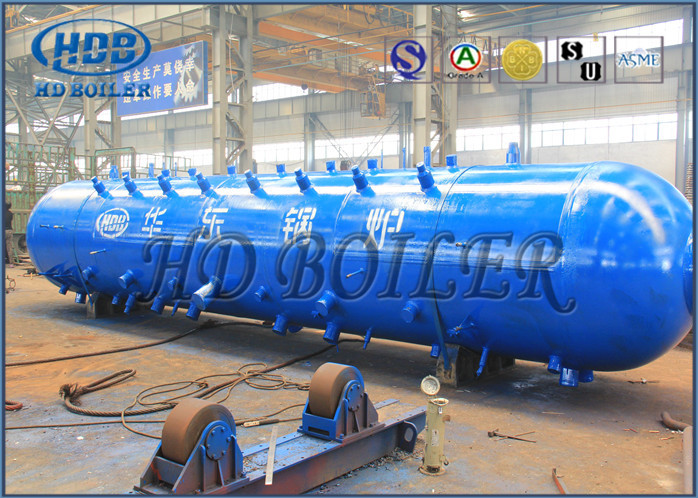

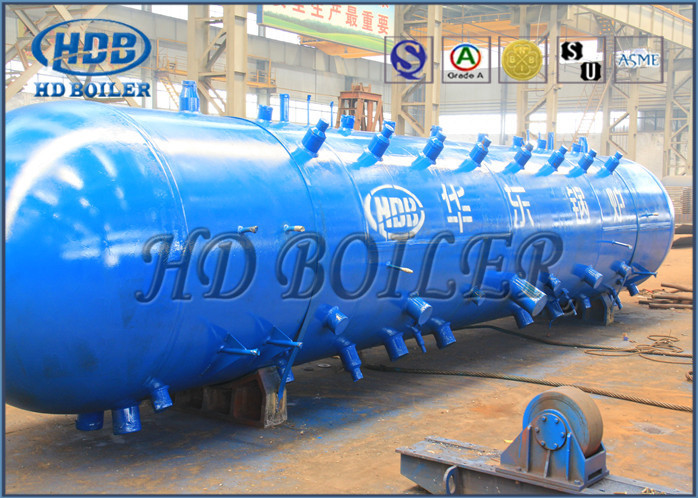

सुपरहीटेड सैचुरेटेड स्टीम अपर ड्रम बॉयलर ASME 2017 संस्करण

एएसएमई मानक 100 मिमी मोटाई सुपरहीटेड और संतृप्त स्टीम बॉयलर ड्रम का उत्पादन

उत्पाद का वर्णन

एक भाप ड्रम एक वाटर-ट्यूब बॉयलर की एक मानक विशेषता है। यह पानी के ट्यूबों के ऊपरी छोर पर पानी/भाप का एक जलाशय है।ड्रम पानी के ट्यूबों में उत्पन्न भाप को संग्रहीत करता है और भाप/पानी मिश्रण के लिए चरण-विभाजक के रूप में कार्य करता हैगर्म और ठंडे पानी के बीच घनत्व में अंतर "गर्म" पानी/और संतृप्त भाप को भाप-ड्रम में जमा करने में मदद करता है।

ध्यान दें

बॉयलर भाप ड्रम पानी का स्तर माप और नियंत्रण दोनों के लिए सबसे महत्वपूर्ण बिजली संयंत्र मापदंडों में से एक है।बॉयलर के सुरक्षित संचालन के लिए बॉयलर में उचित जल स्तर का नियंत्रण महत्वपूर्ण है. यदि स्तर बहुत कम है, तो बॉयलर ट्यूबों को अधिक गर्मी से क्षतिग्रस्त कर दिया जाएगा। यदि स्तर बहुत अधिक है, तो भाप विभाजक ठीक से काम नहीं करेंगे, तापमान नियंत्रण मुश्किल होगा,और सुपरहीटर ट्यूब और टरबाइन नमी या पानी उपचार रासायनिक ले जाने से क्षतिग्रस्त हो सकता है.

जल परिसंचरण

प्राकृतिक परिसंचरण

इस परिसंचरण में, ऊपर के ड्रम से नीचे के माध्यम से बहने वाला पानी जो बॉयलर में स्थित है, अपेक्षाकृत ठंडा है, मिट्टी के ड्रम तक बहता है।वाष्पीकरण ट्यूबों से गुजरने के बाद वाष्प ड्रम में पानी का प्रवाह.

जबरन आवागमन

इस बलपूर्वक परिसंचरण में, वाष्पीकरणकर्ता के माध्यम से द्रव पंप किया जाता है। इससे बॉयलर बहुत उच्च दबावों के साथ काम कर सकता है।

काम करना

अलग किए गए भाप को ड्रम के ऊपरी भाग से निकाला जाता है और प्रक्रिया के लिए वितरित किया जाता है।संतृप्त भाप के आगे हीटिंग एक भाप टरबाइन चलाने के लिए आमतौर पर इस्तेमाल किया सुपरहीटेड भाप बना देगासंतृप्त भाप ड्रम के ऊपर से खींची जाती है और एक सुपरहीटर के माध्यम से भट्ठी में फिर से प्रवेश करती है।

वाष्प और जल मिश्रण राइजर ट्यूबों के माध्यम से वाष्प ड्रम में प्रवेश करता है, डिमिस्टर से युक्त ड्रम आंतरिक पानी की बूंदों को वाष्प से अलग करता है जिससे सूखी वाष्प उत्पन्न होती है।वाष्प ड्रम के तल पर संतृप्त पानी डाउन कॉनर पाइप के माध्यम से नीचे बहता हैइसके सहायक उपकरण में एक सुरक्षा वाल्व, जल स्तर संकेतक और स्तर नियंत्रक शामिल हैं।बॉयलर का फ़ीड-वाटर भी स्टीम ड्रम के अंदर फैलने वाले फ़ीड पाइप के माध्यम से स्टीम ड्रम में दिया जाता है, भाप ड्रम की लंबाई के साथ।

उत्पादन कार्यशाला

कंपनी की जानकारी

एचडी बॉयलर 1985 में स्थापित, झांगजियागंग हुआ डोंग बॉयलर कं, लिमिटेड (एचडी बॉयलर के रूप में व्यापार), एक पेशेवर औद्योगिक निर्माता है, जो उपयोगिता बॉयलर,औद्योगिक बॉयलर,एचआरएसजी बॉयलर और सभी प्रकार के बॉयलर भाग, जैसे कि वाटरवॉल पैनल, इकोनाइज़र, एयर प्रीहीटर, सुपरहीटर, हेडर, सर्पिल फिन ट्यूब, एच-फिन ट्यूब, हीट पाइप आदि। एचडी बॉयलर डोंग लाई इंडस्ट्रियल पार्क में स्थित है,झांग जिया गंग शहर का पूर्वी उपनगरयह संयंत्र शंघाई बंदरगाह के लिए लगभग 150 किमी एक्सप्रेसवे या सूज़ौ या वूशी के लिए 60 किमी राज्य सड़क पर स्थित है, जिसमें सभी दिशाओं में परिवहन सुविधाजनक और तेजी से फैला है।
