अनुकूलित टिकाऊ बॉयलर फिन ट्यूबों के साथ सर्पिल डिजाइन
Product Details
| पॉर्डक्ट नाम: | बॉयलर अर्थशास्त्री | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| संरचना: | नंगे ट्यूब कनेक्शन | दबाव: | कम / उच्च दबाव |
| आकार: | अनुकूलित | अनुप्रयोगों की श्रेणी: | पावर स्टेशन, औद्योगिक |
| प्रमुखता देना |
कस्टमाइज्ड बॉयलर फिन ट्यूब,टिकाऊ सर्पिल फिन ट्यूब,इकोनॉमाइज़र बॉयलर ट्यूब |
||
Product Description
इकोनोमाइज़र के लिए सर्पिल डिज़ाइन के साथ अनुकूलित टिकाऊ बॉयलर फिन ट्यूब
उत्पाद का परिचय

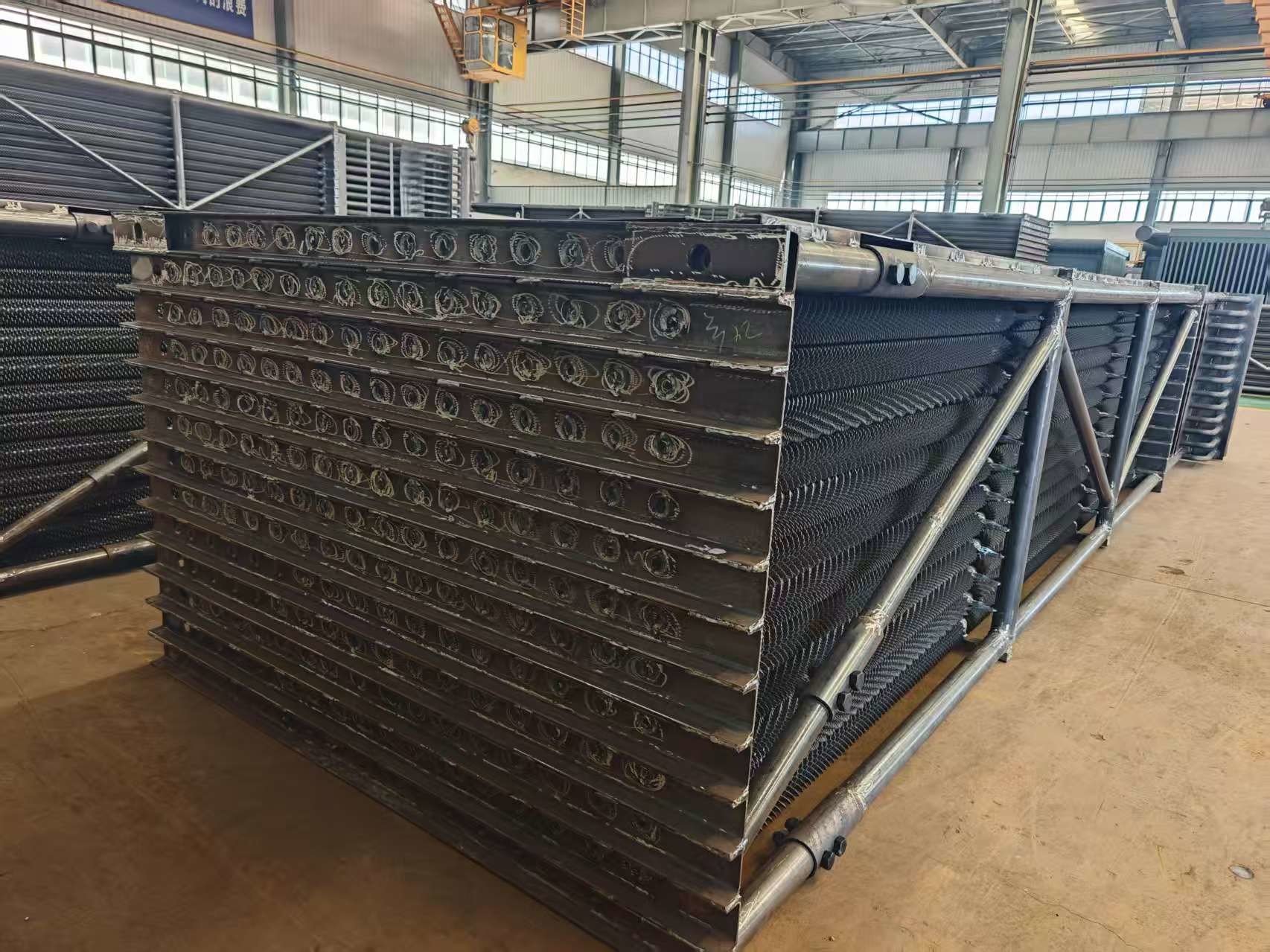

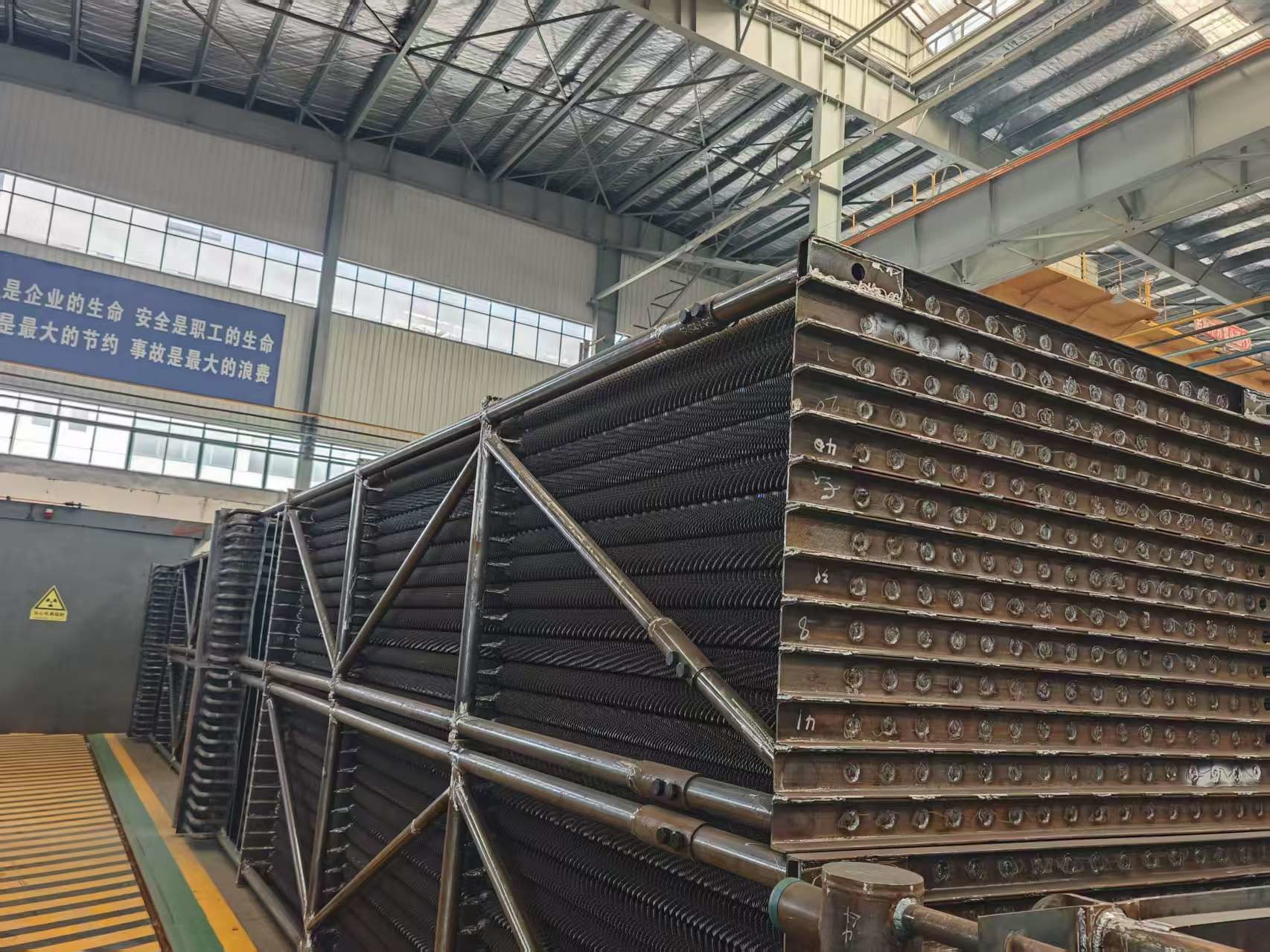

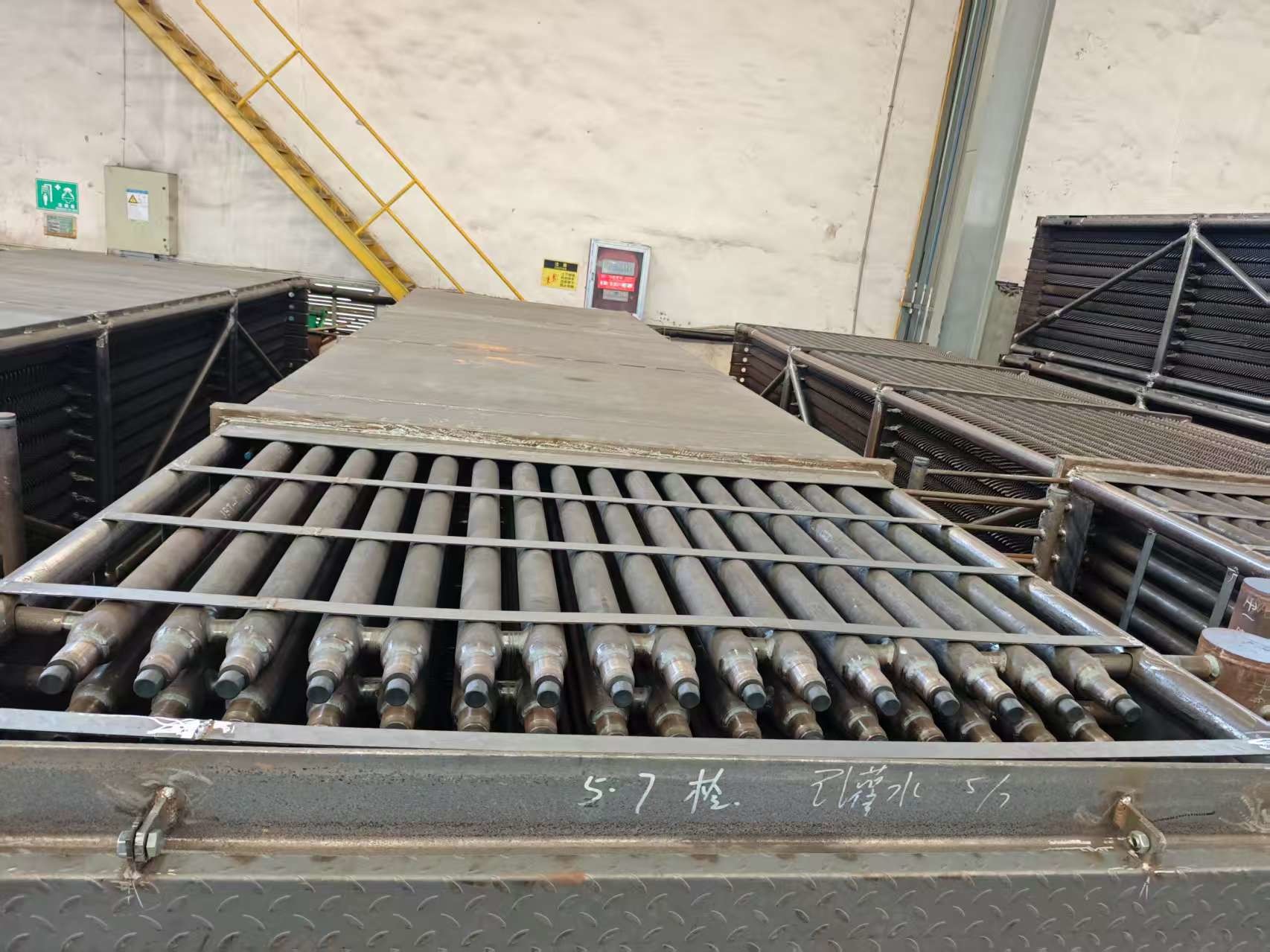

हम तीन प्रकार के बॉयलर इकोनोमाइज़र, बेयर ट्यूब इकोनोमाइज़र, एच फिन ट्यूब इकोनोमाइज़र और सर्पिल फिन ट्यूब इकोनोमाइज़र का निर्माण कर सकते हैं। एच-फिन ट्यूब इकोनोमाइज़र एक उच्च कुशल हीट एक्सचेंजर इकोनोमाइज़र है जो एच-फिन ट्यूब से बना है।
बेयर ट्यूब इकोनोमाइज़र की तुलना में, एच-फिन ट्यूब इकोनोमाइज़र हीट एक्सचेंज क्षेत्र को बढ़ा सकता है और ट्यूबों की संख्या को कम कर सकता है। यह फ्लू गैस के प्रवाह क्षेत्र को भी बढ़ा सकता है ताकि फ्लू गैस के प्रवाह की गति और घर्षण को कम किया जा सके।
एच-फिन ट्यूब को डबल एच फिन ट्यूब के रूप में बनाया जा सकता है, जिसमें लंबी ट्यूब पंक्ति को फिट करने के लिए उच्च कठोरता होती है।
सर्पिल फिन इकोनोमाइज़र एक नया डिज़ाइन किया गया हीट ट्रांसफर उपकरण है, जिसमें गंभीर घर्षण और कम सेवा समय पर काबू पाने के लिए सर्पिल फिन ट्यूब शामिल हैं।
तकनीकी विशिष्टताएँ
1. निर्माण संरचना
एच प्रकार के फिन ट्यूब, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक उपकरणों की एक श्रृंखला से मिलकर बनता है।
2. संरचना व्यवस्था
इन-लाइन / स्टैक्ड व्यवस्था।
राख के संचय को कैसे रोकें?
फ्लू गैस वेग को बनाए रखें ≥8m/s और कालिख ब्लोअर स्थापित करें।
विशिष्टता
| विवरण | बॉयलर इकोनोमाइज़र |
| सामग्री | मिश्र धातु इस्पात (SA213T22), कार्बन स्टील (SA210C) आदि। |
| सामग्री मानक | ASTM, EN या ISO आदि। |
| आयाम | अनुकूलन |
| वज़न | न्यूनतम: 10 टन अधिकतम: 200 टन |
|
विनिर्माण प्रक्रिया |
सामग्री→इंगोट → हॉट/कोल्ड-रोलिंग→ हीट ट्रीटमेंट (नॉर्मलाइजिंग+ टेम्पलिंग) → निरीक्षण →बेंडिंग ट्यूब→असेंबली →निरीक्षण →आरटी→हीट ट्रीटमेंट (एनीलिंग)→हाइड्रोलिक प्रेशर टेस्ट→पेंटिंग→ पैकेजिंग |
कार्य
1. उच्च तापमान वाली गैस से गर्मी को अवशोषित करें, निकास गैस के तापमान को कम करें, गैस की खपत को कम करें, ईंधन बचाएं।
2. भाप ड्रम में प्रवेश करने से पहले इकोनोमाइज़र में फीड वाटर को गर्म किया जाता है, इसलिए हीटिंग सतह पर फीड वाटर के गर्मी अवशोषण को कम करें, जो उच्च लागत वाली वाष्पीकरण हीटिंग सतह के बजाय इकोनोमाइज़र का उपयोग कर सकता है और लागत बचा सकता है।
3. इकोनोमाइज़र फीड वाटर के तापमान को बढ़ाता है, जब फीड वाटर भाप ड्रम में प्रवेश करता है, तो दीवार के तापमान का विचलन कम हो जाता है, थर्मल स्ट्रेस तदनुसार कम हो जाता है और ड्रम का कार्य जीवन बढ़ जाता है।
विविधता
यूटिलिटी बॉयलर इकोनोमाइज़र
| 1 | एचडीबी यूटिलिटी बॉयलर के लिए इकोनोमाइज़र का उत्पादन करता है, जिसमें कोयला, लकड़ी, तेल, या अन्य ठोस ईंधन से संचालित बॉयलर शामिल हैं ताकि बॉयलर की उच्च दबाव वाली भाप से बिजली का उत्पादन किया जा सके। |
| 2 | ये इकोनोमाइज़र आमतौर पर बॉयलर के पिछले हिस्से में स्थित होते हैं और ट्यूबों के क्षैतिज रूप से चलने के साथ उन्मुख होते हैं। बॉयलर फीडवाटर गैस के प्रवाह की विपरीत दिशा में इकोनोमाइज़र सर्किट से होकर गुजरता है (जिसे काउंटरफ्लो कहा जाता है)। |
| 3 | राख के संचय को कम करने के लिए आमतौर पर बेयर ट्यूब का उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने इकोनोमाइज़र को फिन ट्यूब, या तो सर्पिल या लंबी फिन के साथ डिज़ाइन करते हैं। |
| 4 | एचडीबी या तो बेयर, सर्पिल फिन, या लंबी फिन ट्यूब के साथ इकोनोमाइज़र तत्व का उत्पादन कर सकता है, और यदि आप चाहें, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन कर सकते हैं। एचडीबी सभी यूटिलिटी बॉयलर इकोनोमाइज़र के लिए प्रतिस्थापन हेडर का निर्माण भी कर सकता है। |
पैकेज बॉयलर इकोनोमाइज़र
| 1 | एचडीबी में अद्वितीय विनिर्माण क्षमताएं हैं जिनका ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनोमाइज़र और सुपरहीटर को डिजाइन करते समय पूरा लाभ उठाते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च हीट ट्रांसफर दक्षता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप एक कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, एक कम कीमत वाला उत्पाद। |
| 3 | एचडीबी ट्यूबों को फिन और बेंड करने, हेडर को मशीन और फैब्रिकेट करने, ट्यूबशीट को ड्रिल करने, सभी आवरण सामग्री को काटने और तैयार करने और सभी दबाव वाले हिस्से और आवरण वेल्ड करने के लिए अपनी ऑन-साइट क्षमताओं का उपयोग करता है। |
| 4 | यह एचडीबी को विनिर्माण अनुक्रम और कार्यक्रम पर अधिक नियंत्रण देता है जिसने हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद की है। |
एचआरएसजी इकोनोमाइज़र
| 1 | आज के एचआरएसजी मॉड्यूल के लिए इकोनोमाइज़र फिनट्यूब के साथ कॉन्फ़िगर किए गए हैं जो लंबवत रूप से लटकते हैं। एचडीबी ने लगभग सभी एचआरएसजी ओईएम कंपनियों के लिए इकोनोमाइज़र कॉइल का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है। |
| 2 | कई मामलों में, उपयोगिताएं सादे कार्बन स्टील से एक मिश्र धातु सामग्री में अपने इकोनोमाइज़र को अपग्रेड करना चाहती हैं ताकि हेडर और ट्यूब बेंड के अंदर प्रवाह त्वरित जंग (एफएसी) का विरोध करने में मदद मिल सके। |
| 3 | एचडीबी इकोनोमाइज़र निर्माण के लिए एक-स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और फिनट्यूब को फिनिंग करने, हेडर का निर्माण करने और कॉइल बंडल को इकट्ठा करने से लेकर सभी दबाव वाले हिस्से और अटैचमेंट वेल्डिंग करते हैं। |
*नोट: एचडी बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनोमाइज़र को अनुकूलित कर सकता है।
परीक्षण
| 1 | ट्यूबों के सटीक कोल्ड बेंडिंग के लिए नवीनतम प्रकार की 'यू' बेंडिंग मशीन का उपयोग किया जाता है। |
| 2 | स्टेनलेस स्टील सीमलेस के साथ-साथ वेल्डेड में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनोमाइज़र, बॉयलर ट्यूब के लिए बेंडिंग की जाती है। |
| 3 | 'यू' बेंडिंग ट्यूब के बाद हाइड्रो टेस्ट किया जाता है और यदि मांगा जाता है तो तनाव से राहत मिलती है। |
| 4 | बेंड भाग पर मोटाई में कमी निर्धारित करने के लिए मॉक-अप टुकड़े भी तैयार किए जाते हैं। |
| 5 | दरारों, दोषों या किसी भी प्रकार के दोष का पता लगाने के लिए बेंड भाग पर डाई प्रवेशक परीक्षण किया जाता है। |
| 6 | परिवहन के दौरान किसी भी नुकसान को रोकने के लिए विशेष पैकिंग प्रदान की जाती है। |
