उच्च तापमान धुआं गैस के लिए टिकाऊ बॉयलर इकोनॉमिज़र ट्यूब
Product Details
| ईंधन: | कोयला/गैस/तेल से चलने वाला, पानी का ताप | आकार: | अनुकूलित |
|---|---|---|---|
| विनिर्देश: | एएसएमई निरीक्षण | ट्यूब का आयाम: | 38.1*3.2 |
| चित्रकला: | अनुकूलित | कीवर्ड: | बॉयलर अर्थशास्त्री |
| सामग्री: | कार्बन स्टील / स्टेनलेस स्टील | प्रयोग: | पावर प्लांट / सीएफबी बॉयलर |
| प्रमुखता देना |
टिकाऊ बॉयलर इकोनाइज़र ट्यूब,उच्च तापमान बॉयलर इकोनॉमिज़र ट्यूब,फ्यूज गैस बॉयलर इकोनाइज़र ट्यूब |
||
Product Description

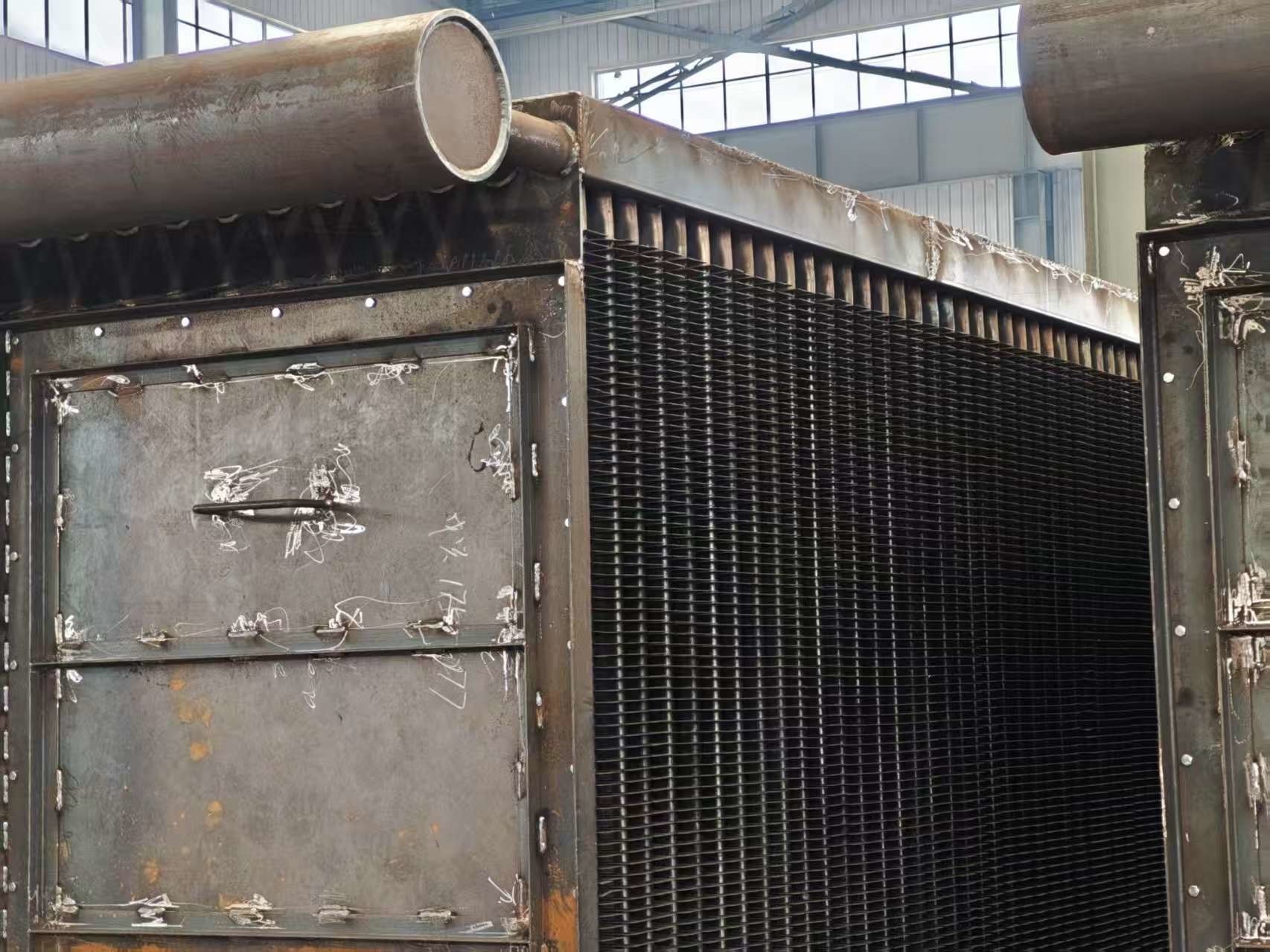

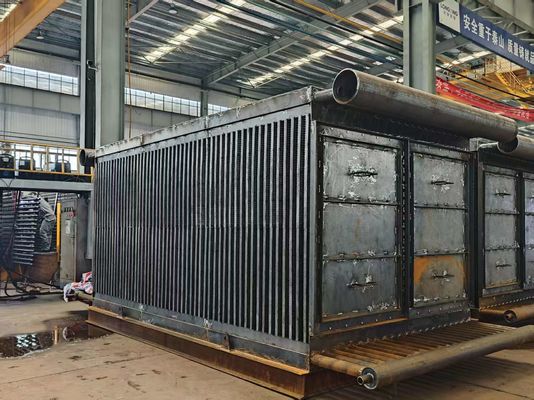

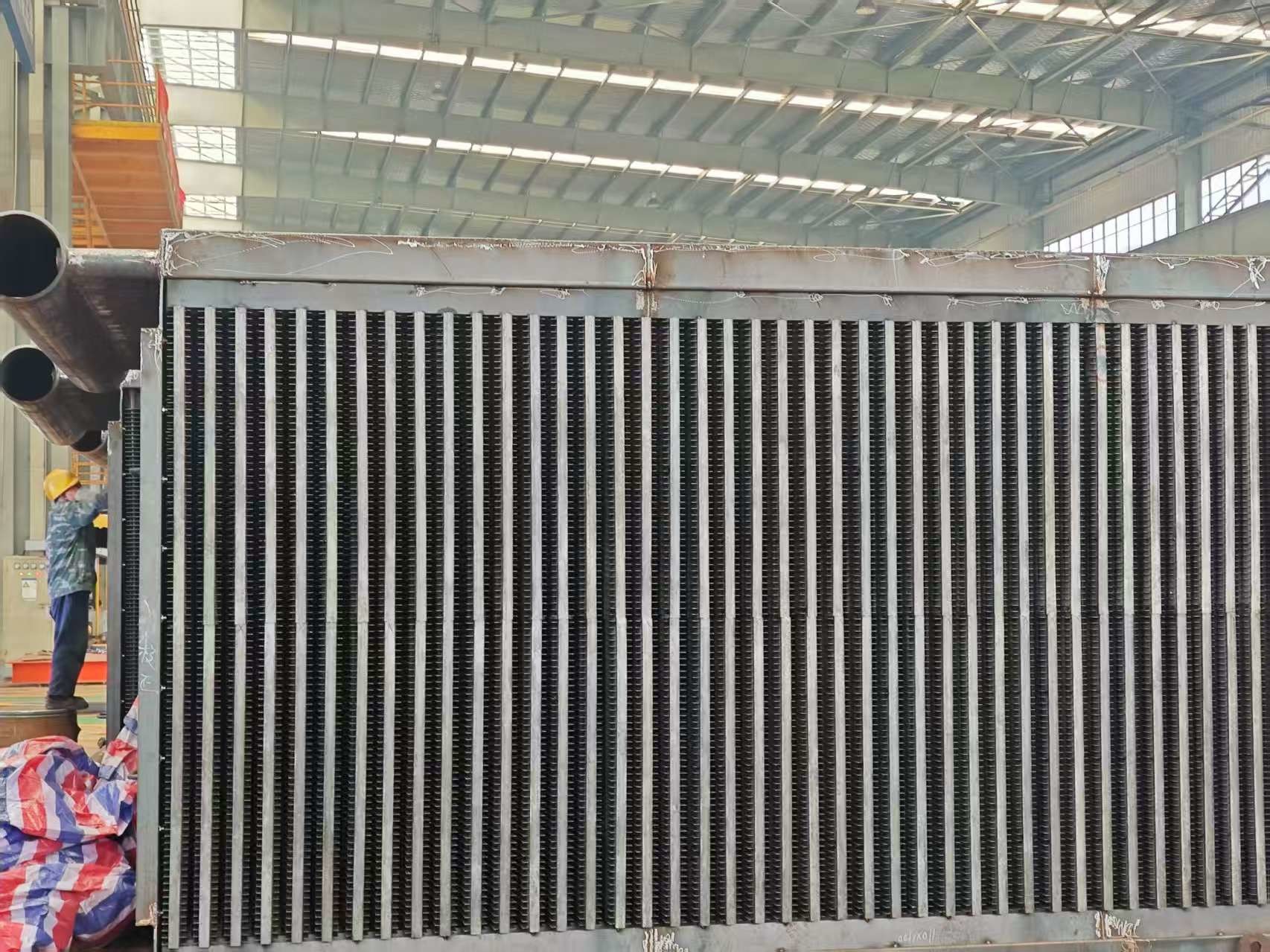

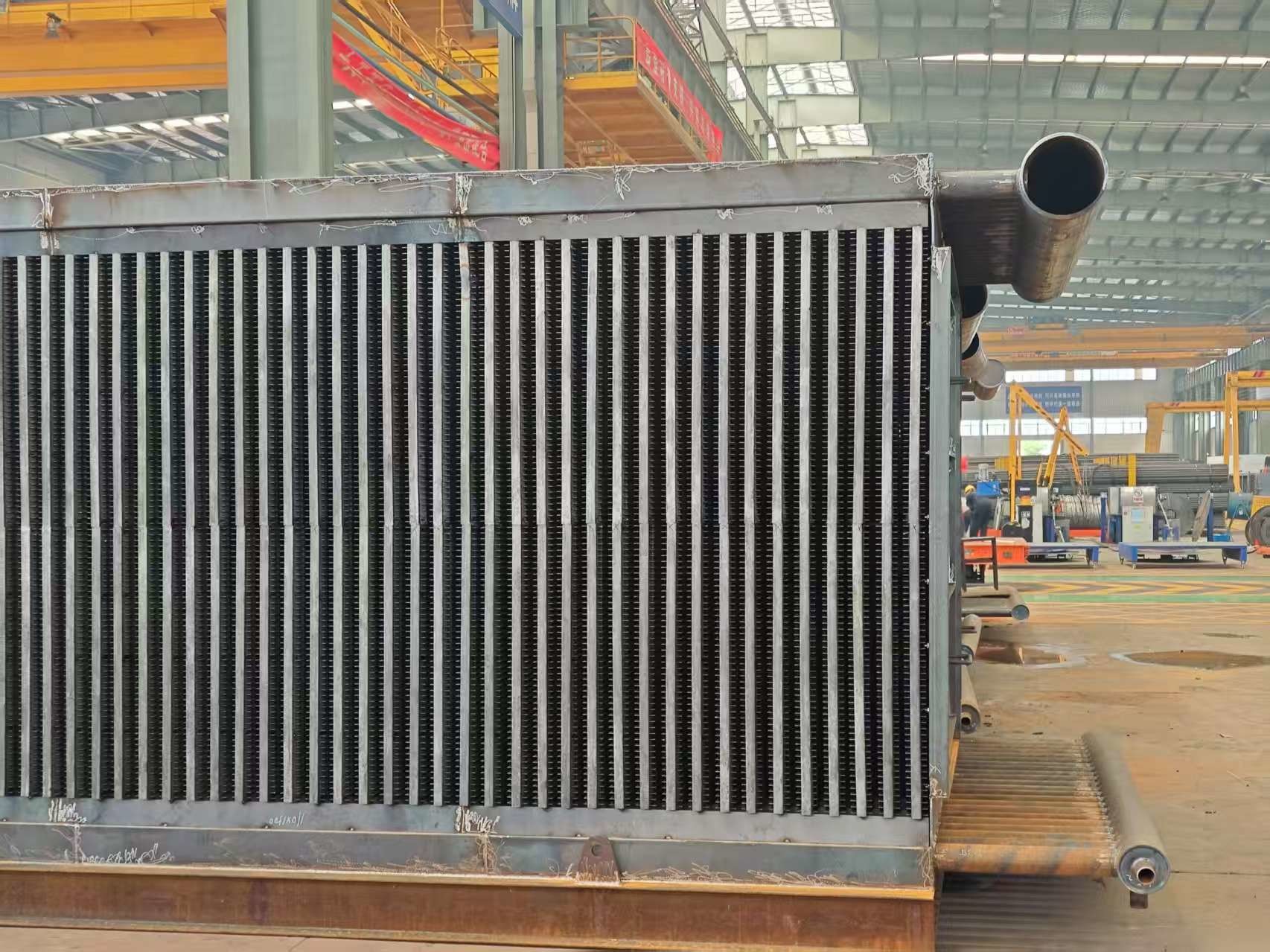

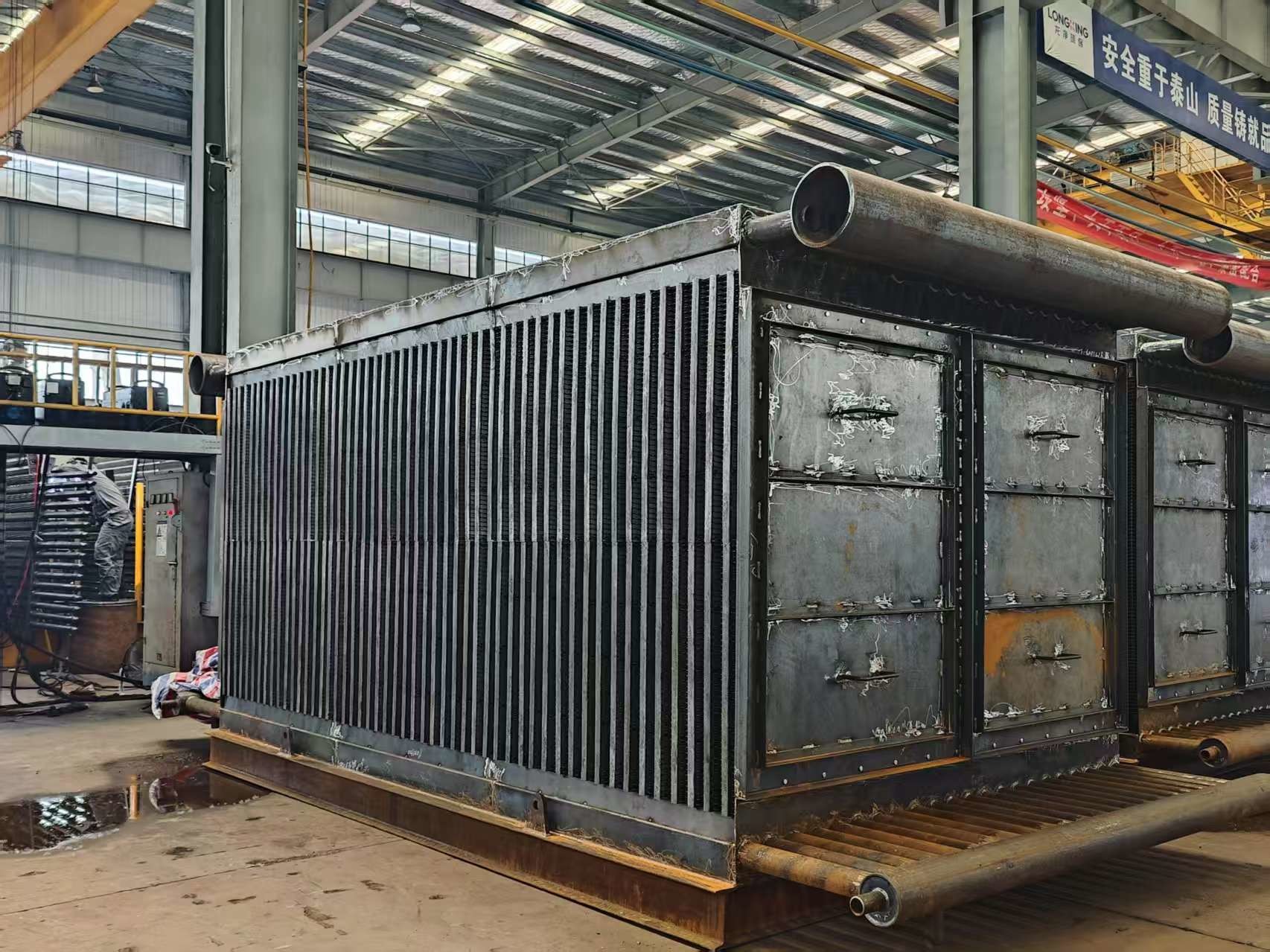

उच्च तापमान धुआं गैस के लिए टिकाऊ बॉयलर इकोनॉमिज़र ट्यूब
एक अर्थशास्त्री का मुख्य कार्य क्या है?
धूम्रपान गैस से अपशिष्ट गर्मी को पुनः प्राप्त करना, जो 5-10% तक दक्षता में सुधार करता है।
उत्पाद का वर्णन
बॉयलर इकोनॉमाइज़र, जैसे पंख वाले ट्यूब आधारित हीट एक्सचेंज डिवाइस, तरल पदार्थ (कई मामलों में पानी) को गर्म करने के लिए कार्य करते हैं। विशेष रूप से,गर्म करने की प्रक्रिया आमतौर पर बंद हो जाती है जब तक कि तरल अपने उबलने के बिंदु तक नहीं पहुंच जाताहमारी विनिर्माण क्षमता तीन अलग-अलग प्रकार के बॉयलर इकोनाइज़र को कवर करती हैः नंगे-ट्यूब इकोनाइज़र, एच-फिन्ड ट्यूब इकोनाइज़र और सर्पिल-फिन्ड ट्यूब इकोनाइज़र।एच-फिनड ट्यूब इकोनॉमिज़र, एक अत्यधिक कुशल हीट-एक्सचेंजिंग यूनिट, एच-फिनड ट्यूबों से निर्मित है।
विनिर्देश
| विवरण | बॉयलर इकोनाइज़र |
| सामग्री | मिश्र धातु इस्पात, कार्बन इस्पात, SA210C, SA213T22, आदि |
| सामग्री मानक | ASTM, EN या ISO आदि |
| आयाम | अनुकूलन |
| वजन |
न्यूनतमः 10 टन अधिकतम:1000 टन |
| पिघलने की प्रक्रिया: | EF+LF + VD |
| प्रक्रिया | सामग्री→इंगोट → हॉट/कोल्ड-रोलिंग→ हीट ट्रीटमेंट (नोर्मलाइजिंग+टेम्परिंग) → इंस्पेक्शन →गंभीर मशीनिंग→UT →दूसरा हीट ट्रीटमेंट →फाइनिशिंग मशीनिंग →इंस्पेक्शन |
| यूटी मानक | ASTM A388 या EN10228, आदि |
तकनीकी विनिर्देश
सामग्री संरचना
इसमें सर्पिल फिनाल ट्यूब, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक उपकरण होते हैं।
संरचना व्यवस्था
पंक्तिबद्ध/विस्तारित व्यवस्था में।
कार्य
(1) सिस्टम एकीकरण और थर्मल सिनर्जी
इकोनोमाइज़र भाप उत्पादन प्रणालियों के भीतर एक महत्वपूर्ण सहायक घटक के रूप में कार्य करता है, जो बॉयलरों के साथ मिलकर काम करता है।उच्च तापमान वाली निकास गैसों को सबसे पहले बॉयलर में निर्देशित किया जाता हैयहां वे ताप ऊर्जा को पानी में स्थानांतरित करते हैं, जिससे प्राथमिक भाप उत्पादन शुरू होता है, जो ऊर्जा रूपांतरण में एक बुनियादी कदम है।
(2) अवशिष्ट ताप वसूली
बॉयलर के माध्यम से गुजरने के बाद, निकास गैसें इकोनॉमाइज़र में बहती हैं। उन्नत गर्मी विनिमय तंत्रों का लाभ उठाते हुए, इकोनॉमाइज़र इन गैसों से अवशिष्ट थर्मल ऊर्जा को कैप्चर करता है,बॉयलर में प्रवेश करने से पहले फ़ीड वाटर को गर्म करनाइस दो-चरण हीट उपयोग से न केवल भाप उत्पादन की दक्षता बढ़ जाती है, बल्कि ईंधन की खपत को अनुकूलित करते हुए बॉयलर की प्राथमिक ऊर्जा की मांग को भी कम किया जाता है।
(3) दक्षता बढ़ाने की गतिशीलता
इसके मूल में, इकोनाइज़र एक अपशिष्ट गर्मी वसूली प्रणाली के रूप में कार्य करता है, थर्मल ऊर्जा को पुनः उपयोग करता है जो अन्यथा पर्यावरण में खो जाती है।बॉयलर फ़ीड वाटर को पूर्व-गर्म करके, अधिकांश अनुप्रयोगों में इसका प्राथमिक कार्य दो प्रमुख उद्देश्यों को प्राप्त करता है:
विविधता
उपयोगिता बॉयलर अर्थशास्त्री
| 1 | एचडीबी उपयोगिता बॉयलरों के लिए इकोनॉमाइज़र का उत्पादन करता है, जिसमें बॉयलर के उच्च दबाव वाले भाप से बिजली का उत्पादन करने के लिए कोयले, लकड़ी, तेल या अन्य ठोस ईंधन से ईंधन वाले बॉयलर शामिल हैं। |
| 2 | ये अर्थशास्त्री आमतौर पर बॉयलर के पीछे के पास में स्थित होते हैं और ट्यूबों के क्षैतिज रूप से चलने के साथ उन्मुख होते हैं।बॉयलर फ़ीडवाटर गैस प्रवाह के विपरीत दिशा में इकोनॉमिज़र सर्किट के माध्यम से चलता है (विरोधी प्रवाह कहा जाता है). |
| 3 | आमतौर पर राख को कम से कम करने के लिए नंगे ट्यूबों का उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने इकोनॉमाइज़र को फिनाइड ट्यूबों के साथ डिजाइन करते हैं, या तो सर्पिल या लंबे फिनाइड। |
| 4 | एचडीबी या तो नंगे, सर्पिल फिनड, या लंबे फिनड ट्यूबों के साथ इकोनॉमाइज़र तत्वों का उत्पादन कर सकता है, और यदि आप पसंद करते हैं, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक के लिए फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर इकोनाइज़रों के लिए प्रतिस्थापन हेडर भी बना सकता है. |
पैकेज बॉयलर इकोनाइज़र
| 1 | एचडीबी के पास अद्वितीय विनिर्माण क्षमताएं हैं जिनका उपयोग ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनाइज़र और सुपरहीटर डिजाइन करते समय करते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण दक्षता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, एक कम मूल्य वाला उत्पाद। |
| 3 | एचडीबी अपनी क्षमताओं का उपयोग ट्यूबों को फिन और बेंड करने के लिए करता है, हेडरों को मशीनीकृत और निर्मित करता है, ट्यूब शीटों को ड्रिल करता है, सभी आवरण सामग्री को काटता है और तैयार करता है,और सभी दबाव भाग और आवरण वेल्ड प्रदर्शन. |
| 4 | इससे एचडीबी को विनिर्माण अनुक्रम और कार्यक्रम पर अधिक नियंत्रण प्राप्त हुआ है जिससे हमें समय पर वितरण प्रदर्शन का उल्लेखनीय रिकॉर्ड हासिल करने में मदद मिली है। |
निर्माण और स्वीकृति मानदंड
| · | JB/T6512 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब के साथ बॉयलर विनिर्माण प्रौद्योगिकी की शर्तें" |
| · | HG/T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
| · | JB/T6511 "सर्पिल फिनड ट्यूब परीक्षण तकनीकी शर्तें". |
| · | JB1611 "बॉयलर ट्यूब मेन बॉक्स की स्थापना की शर्तें" |
| · | JB/T1612 "बॉयलर दबाव विनिर्माण शर्तें". |
| · | JB16I3 "बॉयलर के दबाव भागों के वेल्डिंग की शर्तें". |
*नोटःएचडी बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनॉमाइज़र को अनुकूलित कर सकता है।
एचआरएसजी इकोनॉमाइज़र
| 1 | आज के एचआरएसजी मॉड्यूलों के अर्थशास्त्री लंबवत लटकने वाले फ्यूटोब के साथ कॉन्फ़िगर किए जाते हैं।एचडीबी ने लगभग सभी एचआरएसजी ओईएम कंपनियों के लिए इकोनॉमाइज़र कॉइल का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है. |
| 2 | कई मामलों में, उपयोगिताएं हेडर और ट्यूब झुकने के अंदर प्रवाह त्वरित संक्षारण (एफएसी) का विरोध करने में मदद करने के लिए अपने इकोनॉमाइज़र को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करना चाहती हैं। |
| 3 | एचडीबी इकोनाइज़र निर्माण के लिए एक स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और सभी दबाव भाग और लगाव वेल्डिंग करते हैं,और कुंडल बंडल को इकट्ठा करते हैं. |
आंतरिक हीट एक्सचेंजर
1वाष्पीकरक से बाहर निकलने वाली गैस को अति गर्म करके और गैस कंप्रेसर की ओर जाने से भी उपशीतन का उत्पादन किया जा सकता है।
2ये प्रणाली तरल लाइन से गर्मी निकालती है लेकिन गैस कंप्रेसर के सक्शन को गर्म करती है।
3यह एक बहुत ही आम उपाय है जिससे यह सुनिश्चित हो सके कि गैस कंप्रेसर तक पहुंचे और तरल वाल्व तक पहुंचे।
4यह अधिकतम हीट एक्सचेंजर उपयोग की अनुमति देता है क्योंकि द्रव के तापमान को बदलने के लिए उपयोग किए जाने वाले हीट एक्सचेंजर के हिस्से को कम करता है,और अधिकतम मात्रा है जिसमें शीतलक अपने चरण बदल जाता है.
