ASME प्रमाणित एच फिन ट्यूब CFB बॉयलर दक्षता +30%
Product Details
| ईंधन: | कोयला/गैस/तेल से चलने वाला, पानी का ताप | प्रकार: | प्राथमिक और माध्यमिक |
|---|---|---|---|
| विनिर्देश: | एएसएमई निरीक्षण | ट्यूब का आयाम: | 38.1*3.2 |
| चित्रकला: | अनुकूलित | कीवर्ड: | बॉयलर अर्थशास्त्री |
| सामग्री: | कार्बन स्टील / स्टेनलेस स्टील | प्रयोग: | पावर प्लांट / सीएफबी बॉयलर |
| प्रमुखता देना |
ASME एच-फिन ट्यूब,बॉयलर एच-फिन ट्यूब,CFB बॉयलर एच-फिन ट्यूब |
||
Product Description
ASME-प्रमाणित एच-फिन ट्यूब - CFB बॉयलर दक्षता +30%
उत्पाद विवरण

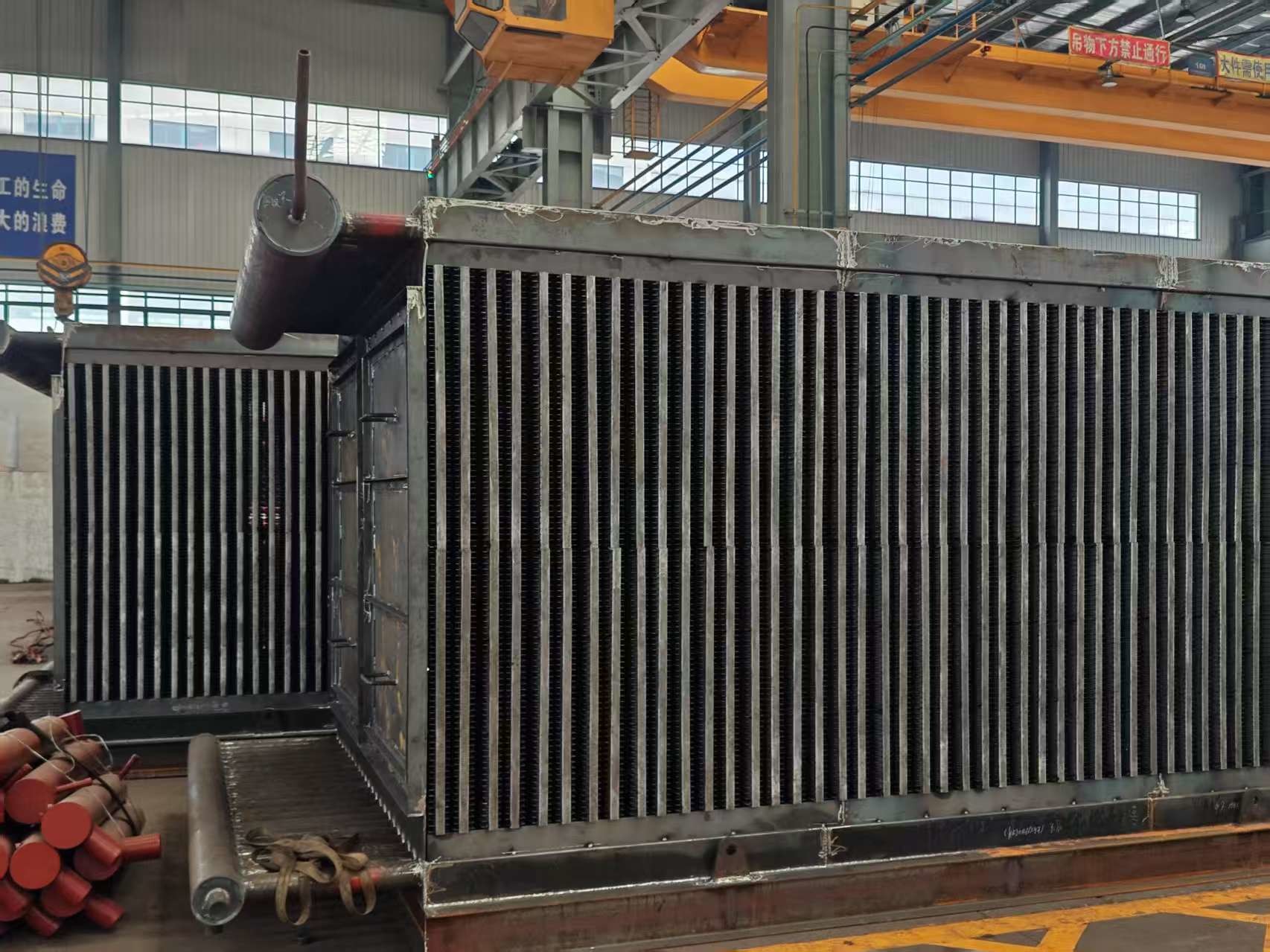

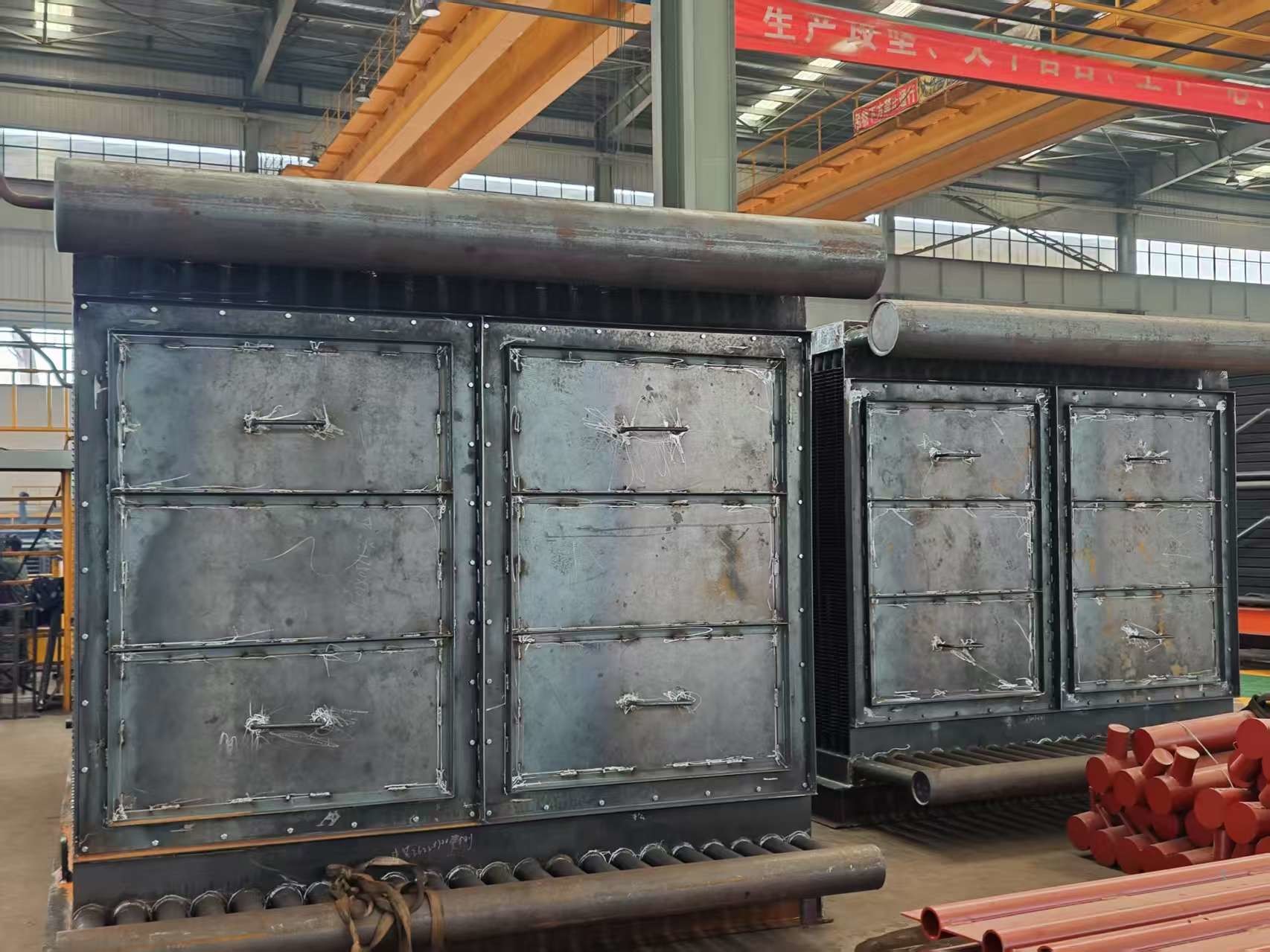

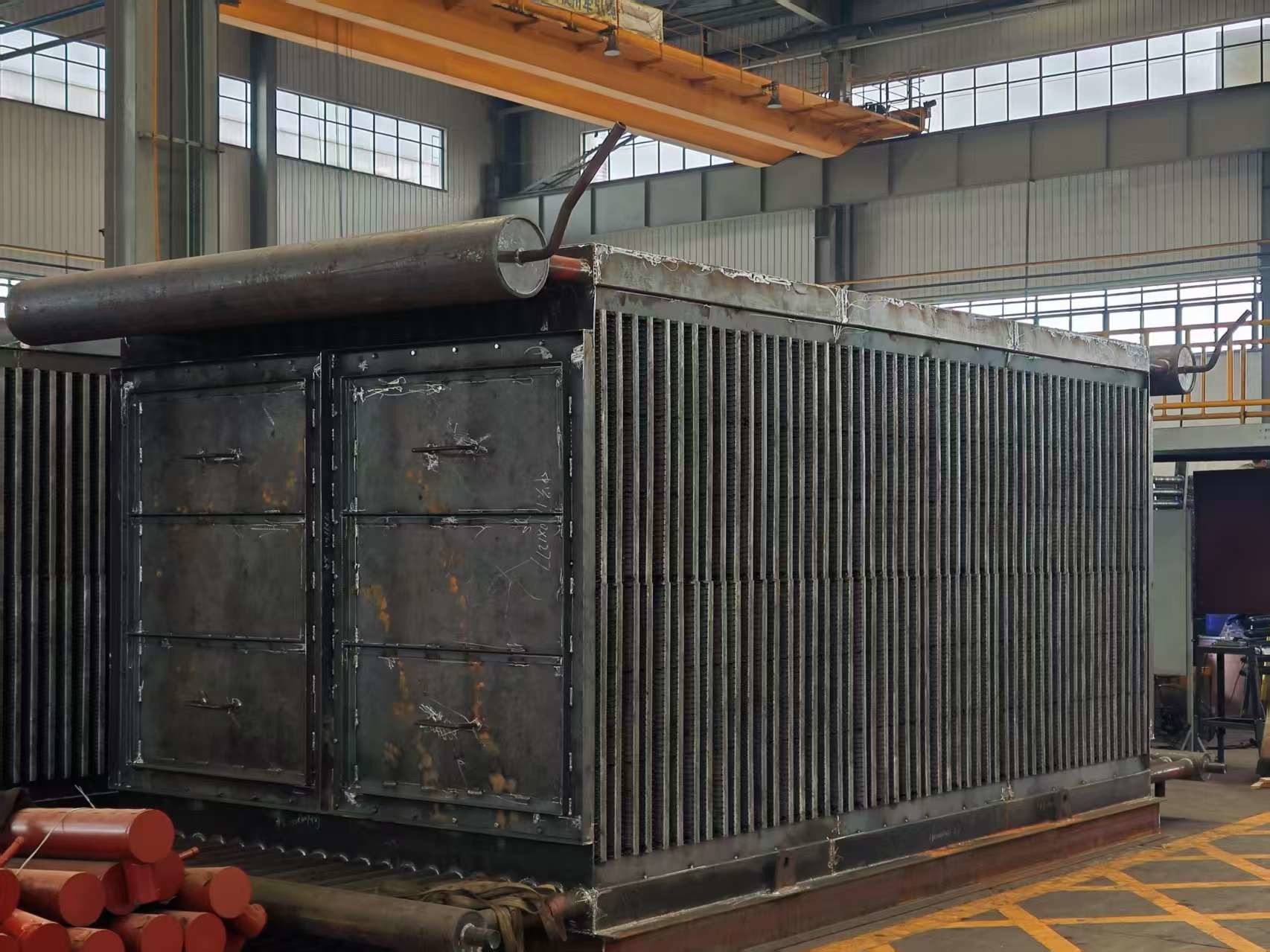

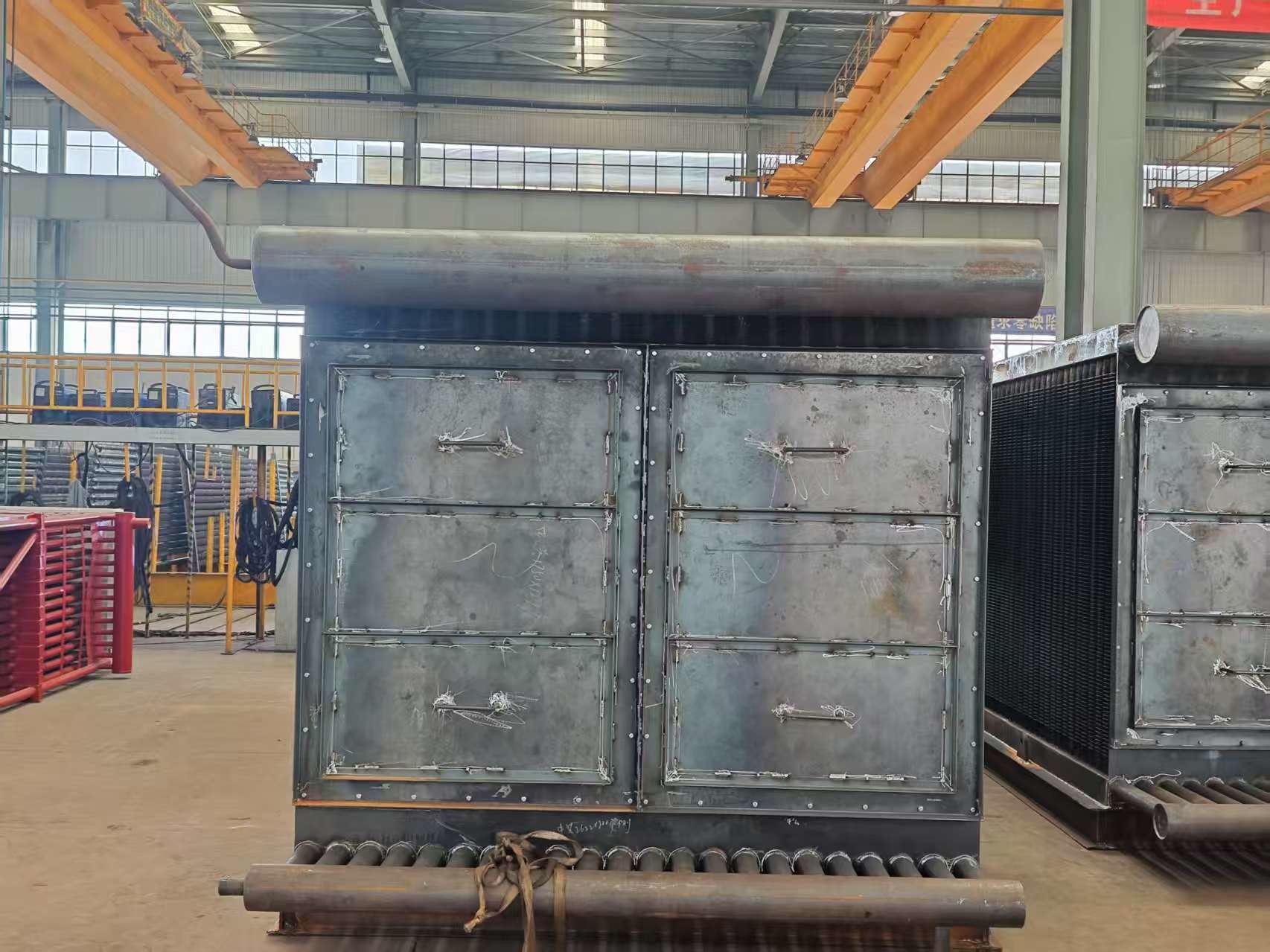

बॉयलर इकोनॉमाइज़र, पंख वाले - ट्यूब हीट एक्सचेंजर्स, हीट लिक्विड (अक्सर पानी)। वे तरल के तापमान को बढ़ाते हैं, आमतौर पर इसके क्वथनांक तक पहुंचे बिना। हम तीन इकोनॉमाइज़र प्रकार बनाते हैं: बेयर - ट्यूब, एच - पंख वाले ट्यूब, और सर्पिल - पंख वाले ट्यूब। एच - पंख वाला प्रकार, एक उच्च - दक्षता इकाई, एच - पंख वाले ट्यूब का उपयोग करता है।
बेयर - ट्यूब मॉडल की तुलना में, एच - पंख वाले इकोनॉमाइज़र हीट - एक्सचेंज क्षेत्र को बढ़ाते हैं और ट्यूब की संख्या को कम करते हैं। वे फ्लू - गैस प्रवाह स्थान का भी विस्तार करते हैं, गैस की गति को धीमा करते हैं और घर्षण को कम करते हैं।
एच - पंख वाले ट्यूब डबल - एच संरचनाएं बना सकते हैं, जो लंबे - ट्यूब - पंक्ति सेटअप के लिए उच्च कठोरता प्रदान करते हैं।
सर्पिल - पंख वाला इकोनॉमाइज़र, एक नया हीट - ट्रांसफर डिज़ाइन, सर्पिल फिन ट्यूब का उपयोग करता है। यह पारंपरिक प्रकारों की गंभीर घर्षण और कम सेवा जीवन की समस्याओं को संबोधित करता है।
मानक इकोनॉमाइज़र डिज़ाइन?
क्षैतिज स्टैगरड पंख वाले ट्यूब (सर्पिल/एच-प्रकार के पंख)।
विशेष विवरण
| विवरण | बॉयलर इकोनॉमाइज़र |
| सामग्री | मिश्र धातु इस्पात, कार्बन इस्पात, SA210C, SA213T22, आदि। |
| सामग्री मानक | ASTM, EN या ISO आदि। |
| आयाम | अनुकूलन |
| वज़न |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
| प्रगलन प्रक्रिया: | EF+LF + VD |
| प्रक्रिया | सामग्री → पिंड → हॉट/कोल्ड-रोलिंग → हीट ट्रीटमेंट (नॉर्मलाइजिंग+टेम्परिंग) → निरीक्षण → रफ मशीनिंग → UT → 2nd हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
| UT मानक | ASTM A388 या EN10228, आदि |
कार्य
तकनीकी विनिर्देश
सामग्री संरचना
सर्पिल फिन ट्यूब, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक उपकरणों की एक श्रृंखला से मिलकर बनता है।
संरचना व्यवस्था
लाइन में / स्टैगरड व्यवस्था।
किस्म
पैकेज बॉयलर इकोनॉमाइज़र
| 1 | HDB में अद्वितीय विनिर्माण क्षमताएं हैं जिनका ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनॉमाइज़र और सुपरहीटर डिजाइन करते समय पूरी तरह से लाभ उठाते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च ताप हस्तांतरण दक्षता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप एक कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, एक कम कीमत वाला उत्पाद। |
| 3 | HDB ट्यूबों को पंख और मोड़ने, हेडर को मशीन और बनाने, ट्यूबशीट को ड्रिल करने, सभी आवरण सामग्री को काटने और तैयार करने और सभी दबाव वाले हिस्से और आवरण वेल्ड करने के लिए अपनी ऑन-साइट क्षमताओं का उपयोग करता है। |
| 4 | यह HDB को विनिर्माण अनुक्रम और अनुसूची पर अधिक नियंत्रण देता है जिसने हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद की है। |
उपयोगिता बॉयलर इकोनॉमाइज़र
| 1 | HDB उपयोगिता बॉयलर के लिए इकोनॉमाइज़र का उत्पादन करता है, जिसमें कोयला, लकड़ी, तेल, या अन्य ठोस ईंधन द्वारा संचालित बॉयलर शामिल हैं ताकि बॉयलर की उच्च दबाव वाली भाप से बिजली का उत्पादन किया जा सके। |
| 2 | ये इकोनॉमाइज़र आमतौर पर बॉयलर के बैक पास में स्थित होते हैं और ट्यूबों के क्षैतिज रूप से चलने के साथ उन्मुख होते हैं। बॉयलर फीडवाटर गैस प्रवाह की विपरीत दिशा में इकोनॉमाइज़र सर्किट से होकर गुजरता है (जिसे काउंटरफ्लो कहा जाता है)। |
| 3 | राख के दूषण को कम करने के लिए आमतौर पर बेयर ट्यूब का उपयोग किया जाता है, लेकिन कुछ बॉयलर OEM अपने इकोनॉमाइज़र को पंख वाले ट्यूबों, या तो सर्पिल या लंबे पंख वाले के साथ डिज़ाइन करते हैं। |
| 4 | HDB या तो बेयर, सर्पिल पंख वाले, या लंबे पंख वाले ट्यूबों के साथ इकोनॉमाइज़र तत्व का उत्पादन कर सकता है, और यदि आप चाहें, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन कर सकते हैं। HDB सभी उपयोगिता बॉयलर इकोनॉमाइज़र के लिए प्रतिस्थापन हेडर भी बना सकता है। |
HRSG इकोनॉमाइज़र
| 1 | आज के HRSG मॉड्यूल के लिए इकोनॉमाइज़र को फिनट्यूब के साथ कॉन्फ़िगर किया गया है जो लंबवत रूप से लटकते हैं। HDB ने लगभग सभी HRSG OEM कंपनियों के लिए इकोनॉमाइज़र कॉइल का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है। |
| 2 | कई मामलों में, उपयोगिताएँ सादे कार्बन स्टील से एक मिश्र धातु सामग्री में अपने इकोनॉमाइज़र को अपग्रेड करना चाहती हैं ताकि हेडर और ट्यूब झुकने के अंदर प्रवाह त्वरित जंग (FAC) का विरोध करने में मदद मिल सके। |
| 3 | HDB इकोनॉमाइज़र निर्माण के लिए एक वन-स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और फिनट्यूब को पंख लगाने, हेडर बनाने और कॉइल बंडल को इकट्ठा करने से लेकर सभी दबाव वाले हिस्से और अटैचमेंट वेल्डिंग करते हैं। |
विनिर्माण और स्वीकृति मानदंड
| · | JB/T6512 "उच्च-आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब विनिर्माण प्रौद्योगिकी की स्थिति के साथ बॉयलर" |
| · | HG/T3181 "उच्च-आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
| · | JB/T6511 "सर्पिल पंख वाले ट्यूब परीक्षण तकनीकी स्थितियाँ।" |
| · | JB1611 "बॉयलर ट्यूब माने बॉक्स असेंबली की स्थिति" |
| · | JB/T1612 "बॉयलर प्रेशरमैन्युफैक्चरिंग की स्थिति।" |
| · | JB16I3 "बॉयलर प्रेशर पार्ट्स वेल्डिंग की स्थिति।" |
*नोट: HD बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनॉमाइज़र को अनुकूलित कर सकता है।
आंतरिक हीट एक्सचेंजर्स
(1) सबकूलिंग कंप्रेसर तक पहुंचने से पहले बाष्पीकरणकर्ता से निकलने वाली गैस को सुपरहीटिंग करके होता है, जो हीट ट्रांसफर डायनेमिक्स को प्रभावित करता है।
सिस्टम तरल लाइन से गर्मी निकालते हैं जबकि कंप्रेसर सक्शन गैस को गर्म करते हैं, चक्र में थर्मल भार को संतुलित करते हैं।
(2) एक सामान्य डिज़ाइन यह सुनिश्चित करता है कि गैसीय रेफ्रिजरेंट कंप्रेसर तक पहुँचता है (तरल क्षति को रोकना) और तरल मीटरिंग के लिए विस्तार वाल्व में प्रवाहित होता है।
(3) डिज़ाइन तापमान-परिवर्तन अनुभागों को कम करके और चरण-परिवर्तन मात्रा को अधिकतम करके हीट एक्सचेंजर्स का अनुकूलन करता है (शीतलन क्षमता के लिए महत्वपूर्ण)।
