60 पैनल बॉयलर झिल्ली दीवार ट्यूब बिजली संयंत्र में प्रतिस्थापन ODM
Product Details
| आवेदन: | बॉयलर की दीवारें | वेल्डिंग तरीका: | सबमर्ज्ड आर्क वेल्डिंग |
|---|---|---|---|
| पैकिंग: | आयरन फ्रेम पैकेज | उत्पाद का नाम: | बॉयलर झिल्ली की दीवार |
| प्रमुखता देना |
60 पैनल बॉयलर झिल्ली दीवार,ओडीएम बॉयलर झिल्ली दीवार,झिल्ली दीवार बॉयलर ट्यूब प्रतिस्थापन |
||
Product Description

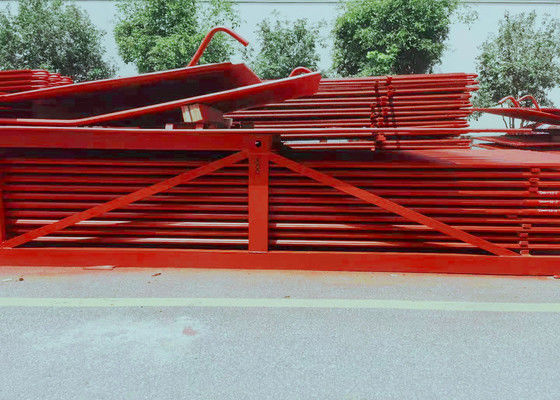

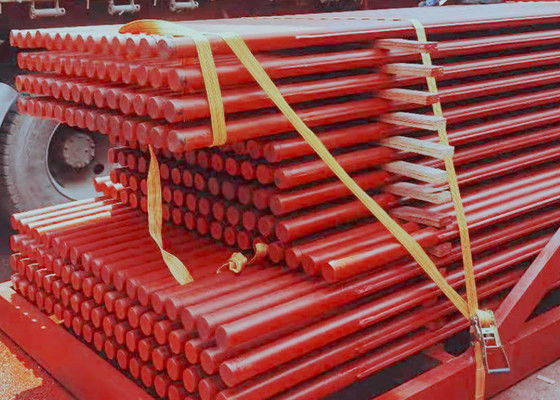

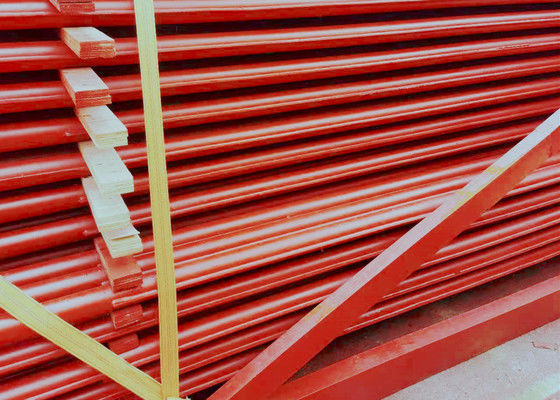

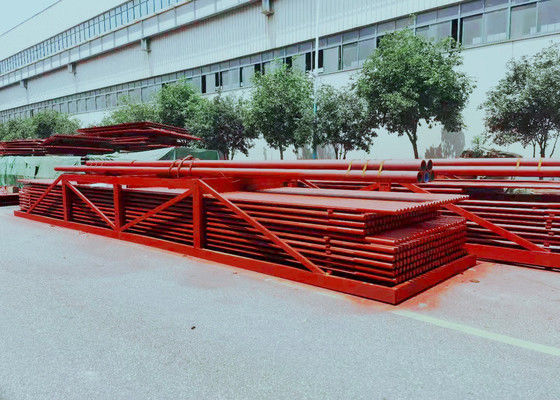

60 पैनल बॉयलर झिल्ली दीवार बिजली संयंत्र के बॉयलर के रखरखाव के लिए डुबकी आर्क वेल्डिंग के साथ
परिचय
झिल्ली पानी की दीवार पाइप और पंखों से बनी एक वायुरोधी संरचना है। फायदे भट्ठी में कम हवा का रिसाव हैं; पाइप बिछाने की दीवार का उपयोग कर सकते हैं,इस्पात संरचना पर कम भार और बॉयलर की कम लागत; उपयोग करने में आसान निलंबन संरचना और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर यांत्रिक उत्पादन के लिए उपयुक्त, उच्च विधानसभा दर,कम गर्मी भंडारण क्षमता और स्टार्ट-अप और बंद समय को छोटा. नुकसान यह है कि विनिर्माण प्रक्रिया जटिल है। झिल्ली पानी की दीवार अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में उपयोग किया जाता है।
झिल्ली जल दीवार के मजबूत बिंदु
(1) भट्ठी की दीवार की सील सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
(२) दहन कक्ष में पूर्ण जल शीतलन की प्राप्ति तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए फायदेमंद है।
(3) बॉयलरों को चालू करने और बंद करने का शीतलन समय उनकी छोटी हीट स्टोरेज क्षमता, तेज तापमान वृद्धि और दहन कक्ष में तेजी से ठंडा होने के कारण छोटा किया जा सकता है।
(4) पाइप बिछाने वाली भट्ठी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करती है और इसे निलंबन और उठाने के लिए सुविधाजनक है।
(5)नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
(6)यह बॉयलर घटकों की प्रति-संयोजन डिग्री में सुधार करता है, स्थापना कार्यभार को आसान और कम करता है।
विभिन्न विनिर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें):12. नलीदार पंखुड़ी वाले ट्यूबों को पंक्तियों में वेल्डेड किया जाता है, जिससे वेल्डिंग का कार्यभार कम होता है, लेकिन पंखुड़ी वाले ट्यूबों की कीमतें महंगी होती हैं।जिसकी कम सामग्री लागत है और विभिन्न पिचों की आवश्यकताओं को आसानी से पूरा कर सकती है, लेकिन सपाट स्टील के लिए उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है।3नंगे ट्यूब फ्यूजन वेल्डिंग में, ट्यूबों के बीच के पंख वेल्डिंग तार को भरकर बनते हैं, जिसका उपयोग ज्यादातर ट्यूबों के बीच के छोटे पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर s/d 1.2-1 है।5.
विनिर्देश
बॉयलर में वाटर वॉल पैनल का मुख्य कार्य उच्च तापमान वाली लौ या धुएं से उत्पन्न गर्मी को अवशोषित करना और पाइपों में भाप या गर्म पानी उत्पन्न करना है।इस प्रकार कक्ष में तापमान को कम करने के लिए.
| नाम | पानी की दीवार के पैनल |
| सामग्री | एएसएमई/जीबी मानक कार्बन स्टील या मिश्र धातु स्टील |
| ट्यूब का आकार | अनुकूलित |
| मानक | एएसएमई/जीबी मानक के अनुसार |
| उपकरण | स्वचालित उत्पादन उपकरण |
| आवेदन | चीनी मिल के बॉयलर और बिजली संयंत्र के बॉयलर का रखरखाव |
विभिन्न बॉयलर वाटर वॉल पैनल का निर्माण किया जा सकता है
- झिल्ली बॉयलर पानी की दीवार पैनलःस्पॉट वेल्ड कई रोल्ड फिनेड ट्यूबों को एक सील संयुक्त हीटिंग सतह में जोड़ता है, जो भट्ठी की हवा की tightness में सुधार करता है और हवा के रिसाव को कम करता है।
- मुहरबंद पानी की दीवार की नलीः20 से 25 मिमी की लंबाई और 6 से 12 मिमी के व्यास के पिनों को पानी की दीवार ट्यूब पर वेल्ड करता है और फिर पानी की दीवार पैनल की गर्मी अवशोषण को कम करने के लिए क्रोम अयस्क प्रतिरोधी प्लास्टिक लागू करता है,और दहन क्षेत्र में तापमान बढ़ानेयह उन स्थितियों के लिए उपयुक्त है जहां ईंधन को आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियों के लिए भी।
- सादा ट्यूब बॉयलर पानी की दीवार पैनलःनिर्बाध इस्पात पाइपों की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
- दीवार से जुड़े बॉयलर पानी की दीवार नलीःभट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड, एकतरफा गर्मी अवशोषण।
- दोतरफा गर्म पानी की दीवार पैनलःबड़े बॉयलर फर्नेस के मध्य में स्थापित किया जाता है, जिसे दो भागों में विभाजित किया जाता है, जो एक दूसरे से स्वतंत्र होते हैं, और दोनों पक्षों को गर्म किया जाता है।
Product Highlights
60 पैनल बॉयलर झिल्ली दीवार बिजली संयंत्र के बॉयलर के रखरखाव के लिए डुबकी आर्क वेल्डिंग के साथ परिचय झिल्ली पानी की दीवार पाइप और पंखों से बनी एक वायुरोधी संरचना है। फायदे भट्ठी में कम हवा का रिसाव हैं; पाइप बिछाने की दीवार का उपयोग कर सकते हैं,इस्पात संरचना पर कम भार और बॉयलर की कम लागत; उपयोग करने ...
