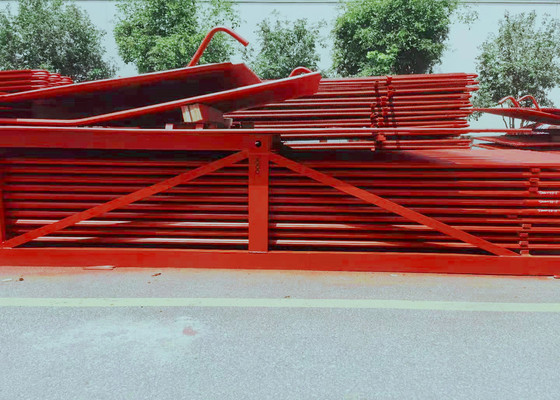

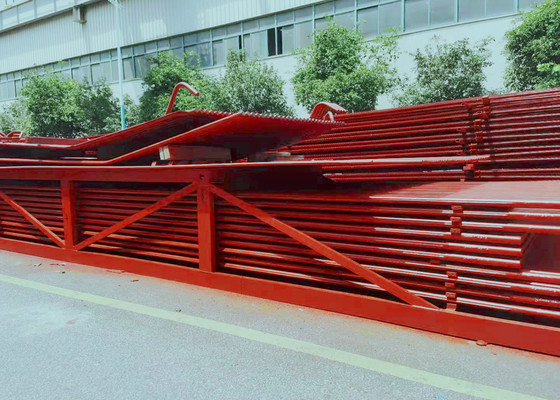

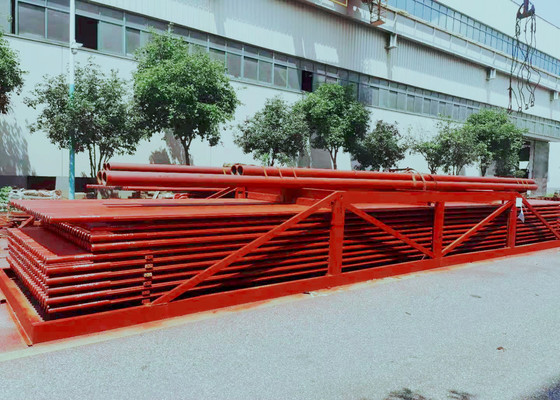

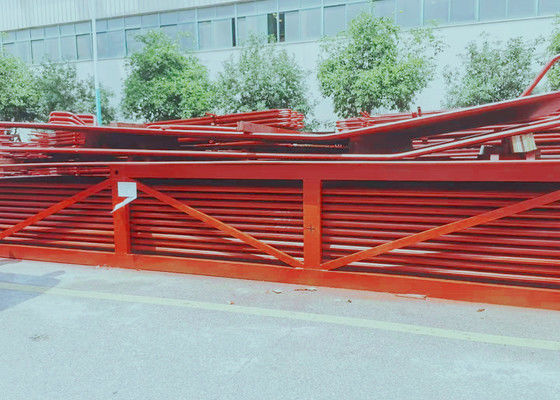

SAW Q235B के साथ कोयले से चलने वाली औद्योगिक झिल्ली पानी के बॉयलर की दीवार

शर्करा मिल और अन्य औद्योगिक बॉयलरों के अनुप्रयोग के लिए SAW के साथ बॉयलर झिल्ली पानी की दीवार

परिचय

झिल्ली पानी की दीवार पाइप और पंखों से बनी एक वायुरोधी संरचना है। फायदे भट्ठी में कम हवा का रिसाव हैं; पाइप बिछाने की दीवार का उपयोग कर सकते हैं,इस्पात संरचना पर कम भार और बॉयलर की कम लागत; उपयोग करने में आसान निलंबन संरचना और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर यांत्रिक उत्पादन के लिए उपयुक्त, उच्च विधानसभा दर,कम गर्मी भंडारण क्षमता और स्टार्ट-अप और बंद समय को छोटा. नुकसान यह है कि विनिर्माण प्रक्रिया जटिल है। झिल्ली पानी की दीवार अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में उपयोग किया जाता है।

विभिन्न विनिर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें):12. नलीदार पंखुड़ी वाले ट्यूबों को पंक्तियों में वेल्डेड किया जाता है, जिससे वेल्डिंग का कार्यभार कम होता है, लेकिन पंखुड़ी वाले ट्यूबों की कीमतें महंगी होती हैं।जिसकी कम सामग्री लागत है और विभिन्न पिचों की आवश्यकताओं को आसानी से पूरा कर सकती है, लेकिन सपाट स्टील के लिए उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है।3नंगे ट्यूब फ्यूजन वेल्डिंग में, ट्यूबों के बीच के पंख वेल्डिंग तार को भरकर बनते हैं, जिसका उपयोग ज्यादातर ट्यूबों के बीच के छोटे पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर s/d 1.2-1 है।5.

पानी की दीवार के पैनलों के लिए सामग्री
20# स्टील, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

मानक
ASME कोड मानक, GB मानक

गुणवत्ता निरीक्षण
MT, RT, हाइड्रोलिक परीक्षण

विनिर्देश

बॉयलर में वाटर वॉल पैनल का मुख्य कार्य उच्च तापमान वाली लौ या धुएं से उत्पन्न गर्मी को अवशोषित करना और पाइपों में भाप या गर्म पानी उत्पन्न करना है।इस प्रकार कक्ष में तापमान को कम करने के लिए.

• झिल्ली बॉयलर पानी की दीवार पैनलःस्पॉट वेल्ड कई रोल्ड फिनेड ट्यूबों को एक सील संयुक्त हीटिंग सतह में जोड़ता है, जो भट्ठी की हवा की tightness में सुधार करता है और हवा के रिसाव को कम करता है।
• मुहरबंद पानी की दीवार की नलीः20 से 25 मिमी की लंबाई और 6 से 12 मिमी के व्यास के पिनों को पानी की दीवार ट्यूब पर वेल्ड करता है और फिर पानी की दीवार पैनल की गर्मी अवशोषण को कम करने के लिए क्रोम अयस्क प्रतिरोधी प्लास्टिक लागू करता है,और दहन क्षेत्र में तापमान बढ़ानेयह उन स्थितियों के लिए उपयुक्त है जहां ईंधन को आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियों के लिए भी।
• सादा ट्यूब बॉयलर पानी की दीवार पैनलःनिर्बाध इस्पात पाइपों की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
• दीवार से जुड़े बॉयलर पानी की दीवार नलीःभट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड, एकतरफा गर्मी अवशोषण।
• दोतरफा गर्म पानी की दीवार पैनलःबड़े बॉयलर फर्नेस के मध्य में स्थापित किया जाता है, जिसे दो भागों में विभाजित किया जाता है, जो एक दूसरे से स्वतंत्र होते हैं, और दोनों पक्षों को गर्म किया जाता है।
