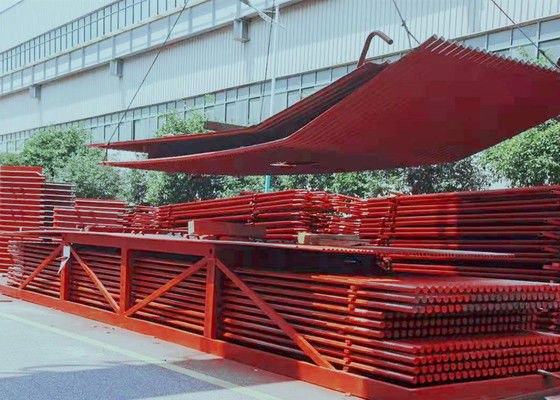

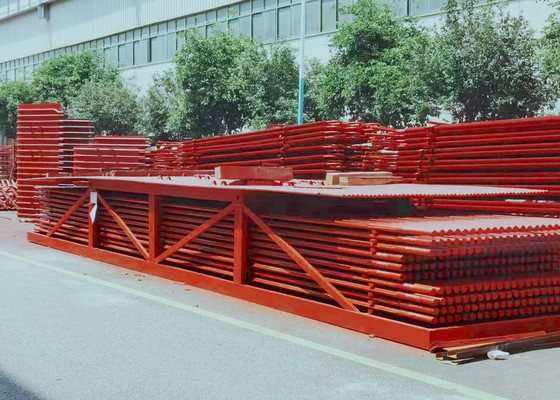

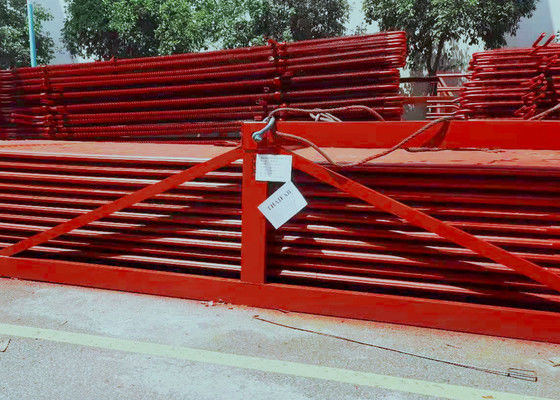

जल बॉयलर झिल्ली दीवार पैनल Q235B फिन कोयला ऊर्जा संयंत्र के लिए

कोयला ऊर्जा संयंत्र के बॉयलरों के लिए GB मानक में 20G ट्यूब और Q235B फिन से बनी झिल्ली बॉयलर वाटर वॉल



परिचय

जल दीवार पैनल हीटर की मुख्य हीटिंग सतह है, जिसमें कई पंक्तियों के स्टील ट्यूब होते हैं, जो बॉयलर के कोने के चारों ओर व्यवस्थित होते हैं। अंदर बहता पानी या भाप होता है,और बाहरी भाग हीटर के भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है। इसमें कार्यशील द्रव उगता है और गर्मी से वाष्पित हो जाता है।

झिल्ली पानी की दीवार पाइप और पंखों से बनी एक वायुरोधी संरचना है। फायदे भट्ठी में कम हवा का रिसाव हैं; पाइप बिछाने की दीवार का उपयोग कर सकते हैं,इस्पात संरचना पर कम भार और बॉयलर की कम लागत; उपयोग करने में आसान निलंबन संरचना और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर यांत्रिक उत्पादन के लिए उपयुक्त, उच्च विधानसभा दर,कम गर्मी भंडारण क्षमता और स्टार्ट-अप और बंद समय को छोटा. नुकसान यह है कि विनिर्माण प्रक्रिया जटिल है। झिल्ली पानी की दीवार अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में उपयोग किया जाता है।

पानी की दीवार के पैनलों के लिए सामग्री
20# स्टील, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

मानक
ASME कोड मानक, GB मानक

गुणवत्ता निरीक्षण
MT, RT, हाइड्रोलिक परीक्षण

विनिर्देश

बॉयलर में वाटर वॉल पैनल का मुख्य कार्य उच्च तापमान वाली लौ या धुएं से उत्पन्न गर्मी को अवशोषित करना और पाइपों में भाप या गर्म पानी उत्पन्न करना है।इस प्रकार कक्ष में तापमान को कम करने के लिए.

• झिल्ली बॉयलर पानी की दीवार पैनलःस्पॉट वेल्ड कई रोल्ड फिनेड ट्यूबों को एक सील संयुक्त हीटिंग सतह में जोड़ता है, जो भट्ठी की हवा की tightness में सुधार करता है और हवा के रिसाव को कम करता है।
• मुहरबंद पानी की दीवार की नलीः20 से 25 मिमी की लंबाई और 6 से 12 मिमी के व्यास के पिनों को पानी की दीवार ट्यूब पर वेल्ड करता है और फिर पानी की दीवार पैनल की गर्मी अवशोषण को कम करने के लिए क्रोम अयस्क प्रतिरोधी प्लास्टिक लागू करता है,और दहन क्षेत्र में तापमान बढ़ानेयह उन स्थितियों के लिए उपयुक्त है जहां ईंधन को आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियों के लिए भी।
• सादा ट्यूब बॉयलर पानी की दीवार पैनलःनिर्बाध इस्पात पाइपों की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
• दीवार से जुड़े बॉयलर पानी की दीवार नलीःभट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड, एकतरफा गर्मी अवशोषण।
• दोतरफा गर्म पानी की दीवार पैनलःबड़े बॉयलर फर्नेस के मध्य में स्थापित किया जाता है, जिसे दो भागों में विभाजित किया जाता है, जो एक दूसरे से स्वतंत्र होते हैं, और दोनों पक्षों को गर्म किया जाता है।
