बिजली संयंत्र के बॉयलर वाटर वॉल ट्यूब झिल्ली का रखरखाव और प्रतिस्थापन

बिजली संयंत्र के बॉयलर के रखरखाव और प्रतिस्थापन के लिए जीबी मानक बॉयलर झिल्ली

परिचय

झिल्ली पानी की दीवार पाइप और पंखों से बनी एक वायुरोधी संरचना है। फायदे भट्ठी में कम हवा का रिसाव हैं; पाइप बिछाने की दीवार का उपयोग कर सकते हैं,इस्पात संरचना पर कम भार और बॉयलर की कम लागत; उपयोग करने में आसान निलंबन संरचना और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर यांत्रिक उत्पादन के लिए उपयुक्त, उच्च विधानसभा दर,कम गर्मी भंडारण क्षमता और स्टार्ट-अप और बंद समय को छोटा. नुकसान यह है कि विनिर्माण प्रक्रिया जटिल है। झिल्ली पानी की दीवार अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में उपयोग किया जाता है।

झिल्ली पानी की दीवार पाइप और पंखों से बनी एक वायुरोधी संरचना है। फायदे भट्ठी में कम हवा का रिसाव हैं; पाइप बिछाने की दीवार का उपयोग कर सकते हैं,इस्पात संरचना पर कम भार और बॉयलर की कम लागत; उपयोग करने में आसान निलंबन संरचना और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर यांत्रिक उत्पादन के लिए उपयुक्त, उच्च विधानसभा दर,कम गर्मी भंडारण क्षमता और स्टार्ट-अप और बंद समय को छोटा. नुकसान यह है कि विनिर्माण प्रक्रिया जटिल है। झिल्ली पानी की दीवार अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में उपयोग किया जाता है।

झिल्ली जल दीवार के मजबूत बिंदु

(1) भट्ठी की दीवार की सील सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(२) दहन कक्ष में पूर्ण जल शीतलन की प्राप्ति तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए फायदेमंद है।

(3) बॉयलरों को चालू करने और बंद करने का शीतलन समय उनकी छोटी हीट स्टोरेज क्षमता, तेज तापमान वृद्धि और दहन कक्ष में तेजी से ठंडा होने के कारण छोटा किया जा सकता है।

(4) पाइप बिछाने वाली भट्ठी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करती है और इसे निलंबन और उठाने के लिए सुविधाजनक है।

(5)नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

(6)यह बॉयलर घटकों के प्रति-संयोजन स्तर में सुधार करता है, स्थापना कार्यभार को आसान और कम करता है

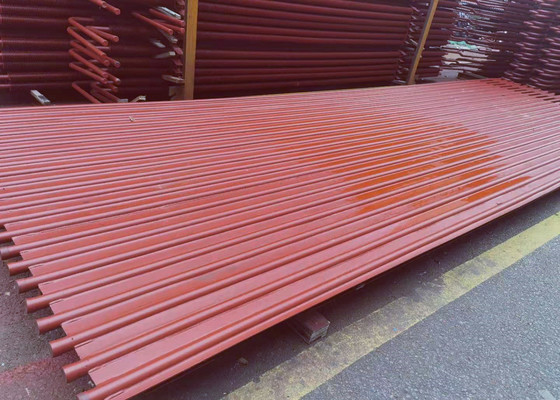

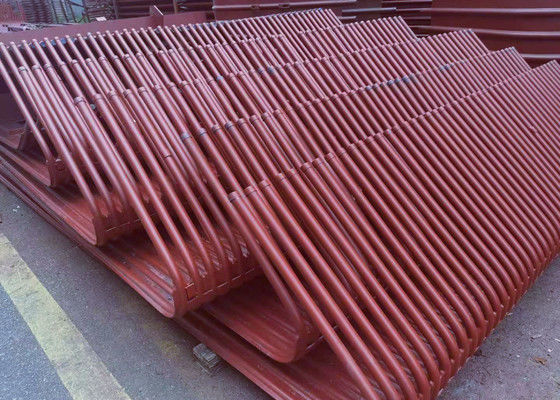

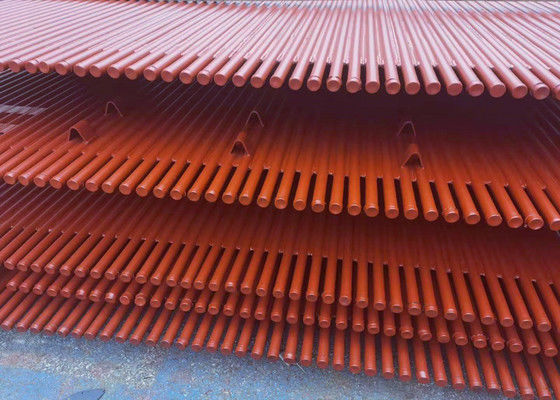

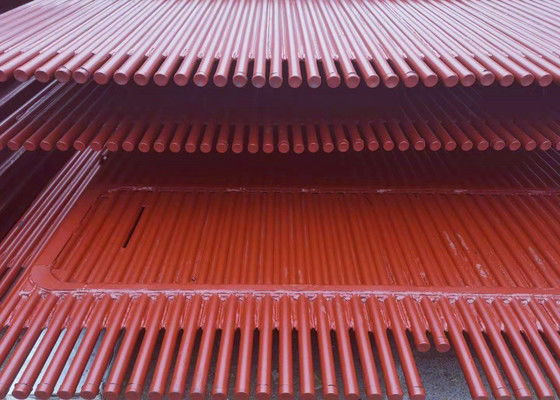

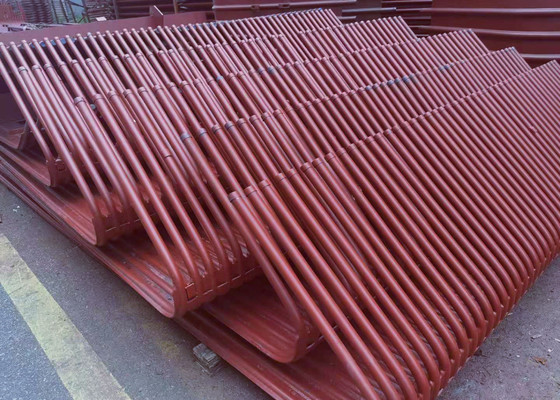

• झिल्ली बॉयलर पानी की दीवार पैनलःस्पॉट वेल्ड कई रोल्ड फिनेड ट्यूबों को एक सील संयुक्त हीटिंग सतह में जोड़ता है, जो भट्ठी की हवा की tightness में सुधार करता है और हवा के रिसाव को कम करता है।
• मुहरबंद पानी की दीवार की नलीः20 से 25 मिमी की लंबाई और 6 से 12 मिमी के व्यास के पिनों को पानी की दीवार ट्यूब पर वेल्ड करता है और फिर पानी की दीवार पैनल की गर्मी अवशोषण को कम करने के लिए क्रोम अयस्क प्रतिरोधी प्लास्टिक लागू करता है,और दहन क्षेत्र में तापमान बढ़ानेयह उन स्थितियों के लिए उपयुक्त है जहां ईंधन को आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियों के लिए भी।
• सादा ट्यूब बॉयलर पानी की दीवार पैनलःनिर्बाध इस्पात पाइपों की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
• दीवार से जुड़े बॉयलर पानी की दीवार नलीःभट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड, एकतरफा गर्मी अवशोषण।
• दोतरफा गर्म पानी की दीवार पैनलःबड़े बॉयलर फर्नेस के मध्य में स्थापित किया जाता है, जिसे दो भागों में विभाजित किया जाता है, जो एक दूसरे से स्वतंत्र होते हैं, और दोनों पक्षों को गर्म किया जाता है।
