ASME मानक SA192M झिल्ली बॉयलर पानी की दीवार बिजली संयंत्र बॉयलर ट्यूब

एसएएमई मानक बॉयलर झिल्ली की दीवारें सुगर मिल के प्रतिस्थापन/रखरखाव के लिए SA192M से बनीं

उत्पाद का परिचय

जल दीवार पैनल हीटर की मुख्य हीटिंग सतह है, जिसमें कई पंक्तियों के स्टील ट्यूब होते हैं, जो बॉयलर के कोने के चारों ओर व्यवस्थित होते हैं। अंदर बहता पानी या भाप होता है,और बाहरी भाग हीटर के भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है। इसमें कार्यशील द्रव उगता है और गर्मी से वाष्पित हो जाता है।

जब पानी की दीवार को शुरू में डिजाइन किया गया था, तो इसका उद्देश्य गर्म करना नहीं था, बल्कि भट्ठी को ठंडा करना था ताकि उच्च तापमान से यह क्षतिग्रस्त न हो।इसके अच्छे हीट एक्सचेंज फ़ंक्शन के कारणवे कई समानांतर ट्यूबों से बनी वाष्पीकरणीय हीटिंग सतह हैं जो बॉयलर के भीतर की दीवार पर रखी गई हैं।उनके कार्य भट्ठी में उच्च तापमान आग या गैस धुआं द्वारा विकिरण गर्मी को अवशोषित करने के लिए कर रहे हैं, और ट्यूबों के अंदर भाप या गर्म पानी का उत्पादन करते हैं, और इसे बचाने के लिए भट्ठी की दीवार के तापमान को भी कम करते हैं।भट्ठी में लौ का तापमान बहुत अधिक है और गर्मी विकिरण की तीव्रता बहुत अधिक है. 40-50% अधिक गर्मी जल दीवार द्वारा अवशोषित की जाती है। छोटी क्षमता वाले बॉयलर को छोड़कर, वर्तमान जल ट्यूब बॉयलरों के लिए मुख्य वाष्पीकरण हीटिंग सतह जल दीवार है।

यदि संरचना के प्रकार के अनुसार, पानी की दीवारों को प्रकारों में विभाजित किया जा सकता हैः नंगे ट्यूब प्रकार, झिल्ली प्रकार और छिद्रित ट्यूब प्रकार।

झिल्ली प्रकार सबसे व्यापक रूप से प्रयोग किया जाता है।

झिल्ली पानी की दीवार पाइप और पंखों से बनी एक वायुरोधी संरचना है। फायदे भट्ठी में कम हवा का रिसाव हैं; पाइप बिछाने की दीवार का उपयोग कर सकते हैं,इस्पात संरचना पर कम भार और बॉयलर की कम लागत; उपयोग करने में आसान निलंबन संरचना और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर यांत्रिक उत्पादन के लिए उपयुक्त, उच्च विधानसभा दर,कम गर्मी भंडारण क्षमता और स्टार्ट-अप और बंद समय को छोटा. नुकसान यह है कि विनिर्माण प्रक्रिया जटिल है। झिल्ली पानी की दीवार अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में उपयोग किया जाता है।

विभिन्न विनिर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें):12. नलीदार पंखुड़ी वाले ट्यूबों को पंक्तियों में वेल्डेड किया जाता है, जिससे वेल्डिंग का कार्यभार कम होता है, लेकिन पंखुड़ी वाले ट्यूबों की कीमतें महंगी होती हैं।जिसकी कम सामग्री लागत है और विभिन्न पिचों की आवश्यकताओं को आसानी से पूरा कर सकती है, लेकिन सपाट स्टील के लिए उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है।3नंगे ट्यूब फ्यूजन वेल्डिंग में, ट्यूबों के बीच के पंख वेल्डिंग तार को भरकर बनते हैं, जिसका उपयोग ज्यादातर ट्यूबों के बीच के छोटे पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर s/d 1.2-1 है।5.

विनिर्देश

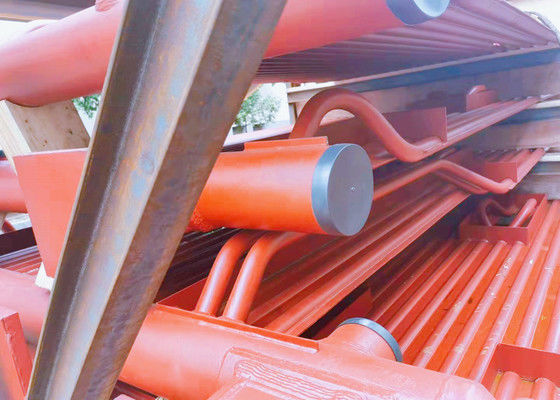

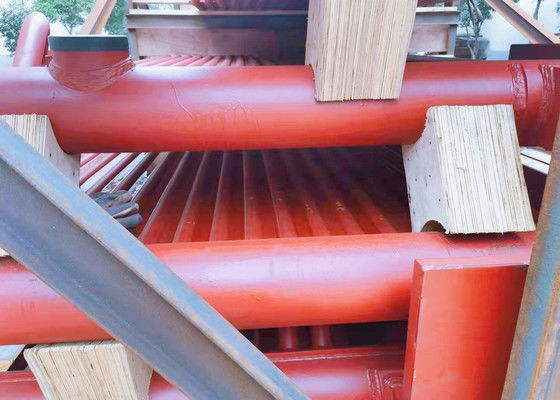

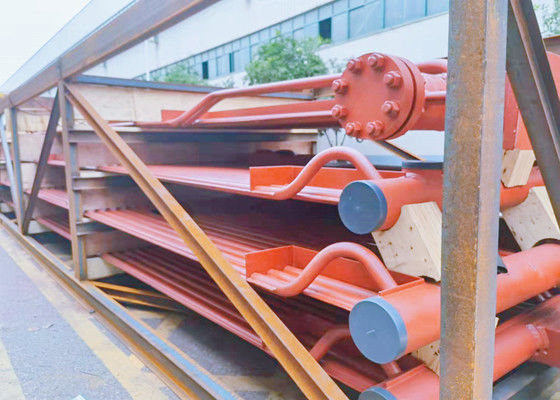

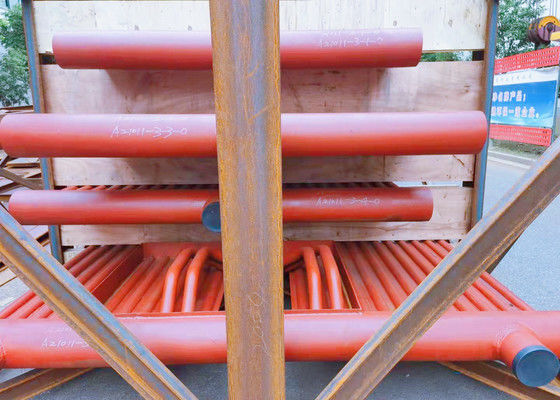

उपरोक्त चित्र एक पाकिस्तानी परियोजना के लिए झिल्ली की दीवारें हैं, नीचे विनिर्देशों के विवरण के साथः
