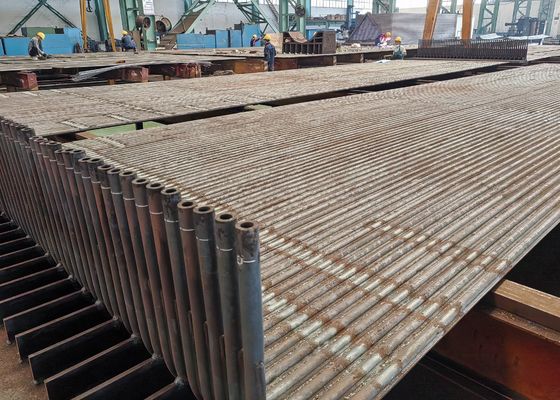

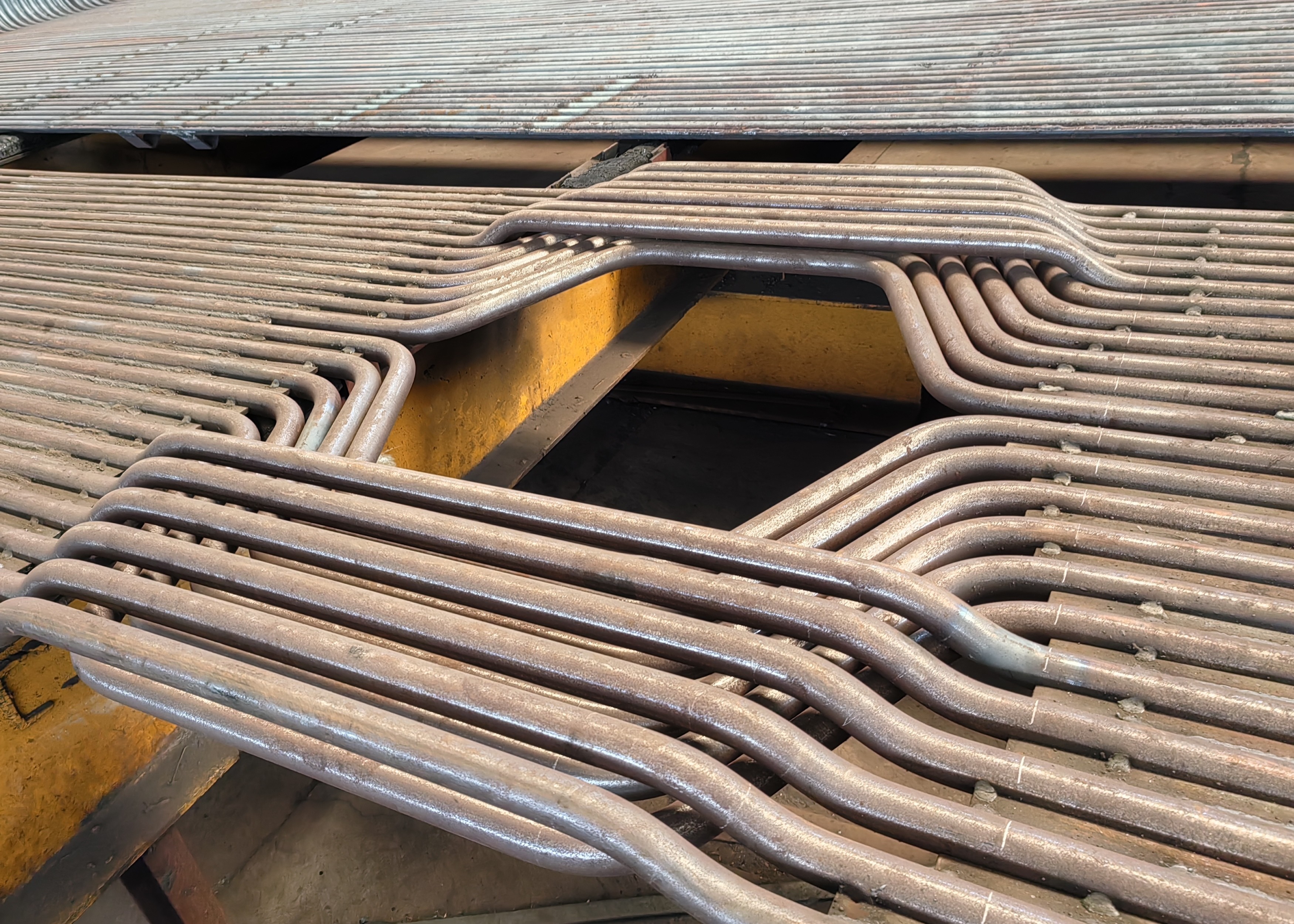

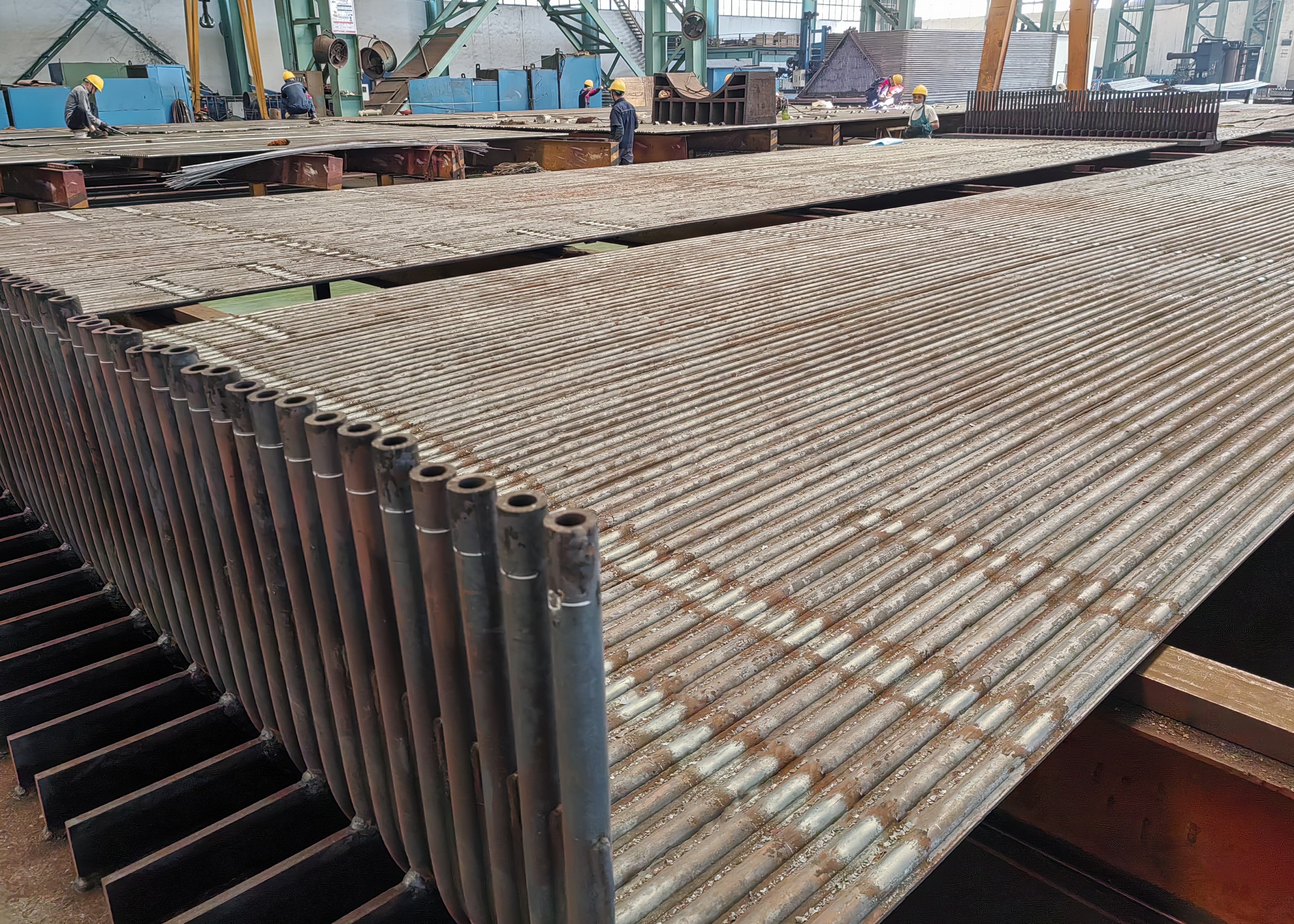

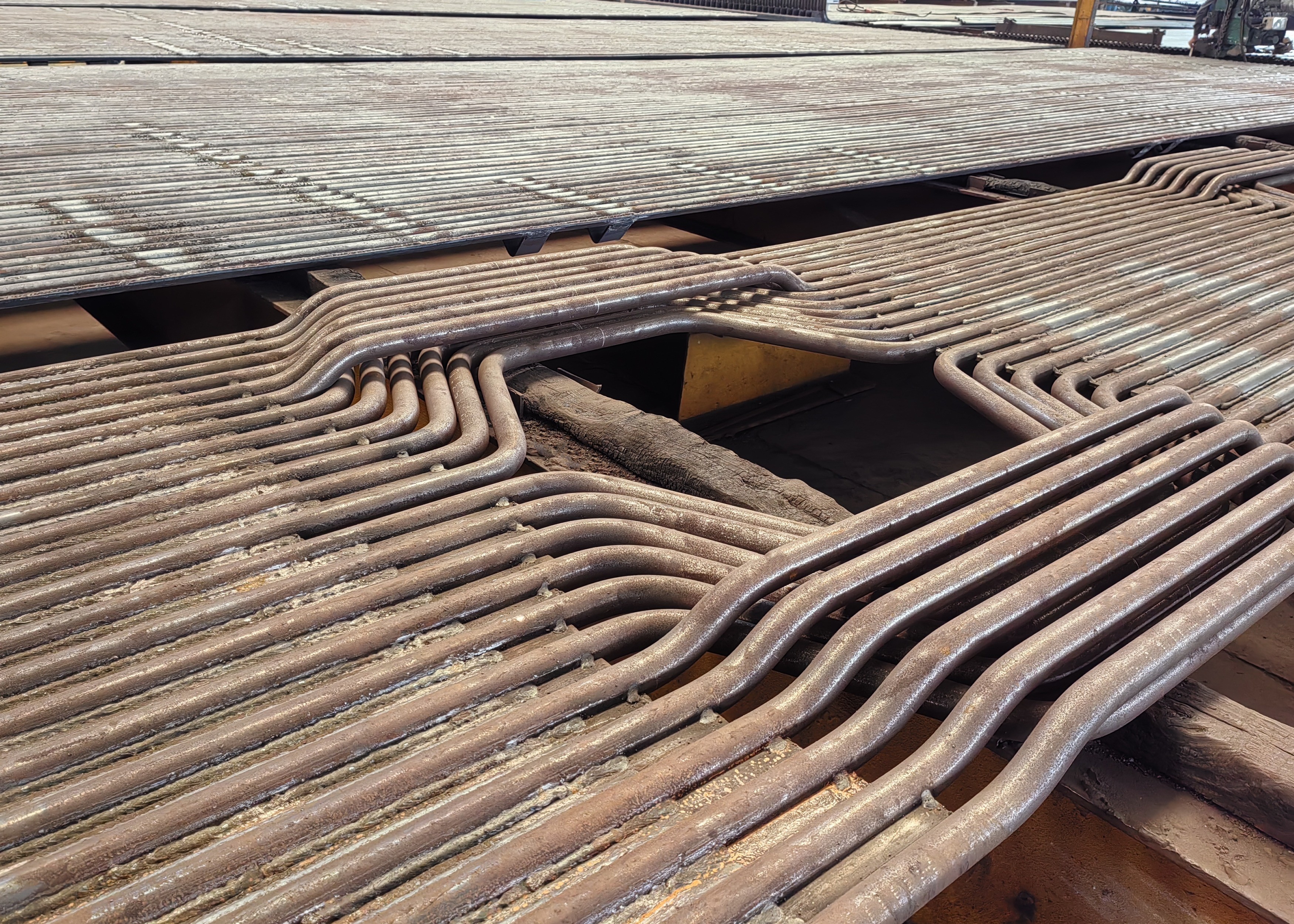

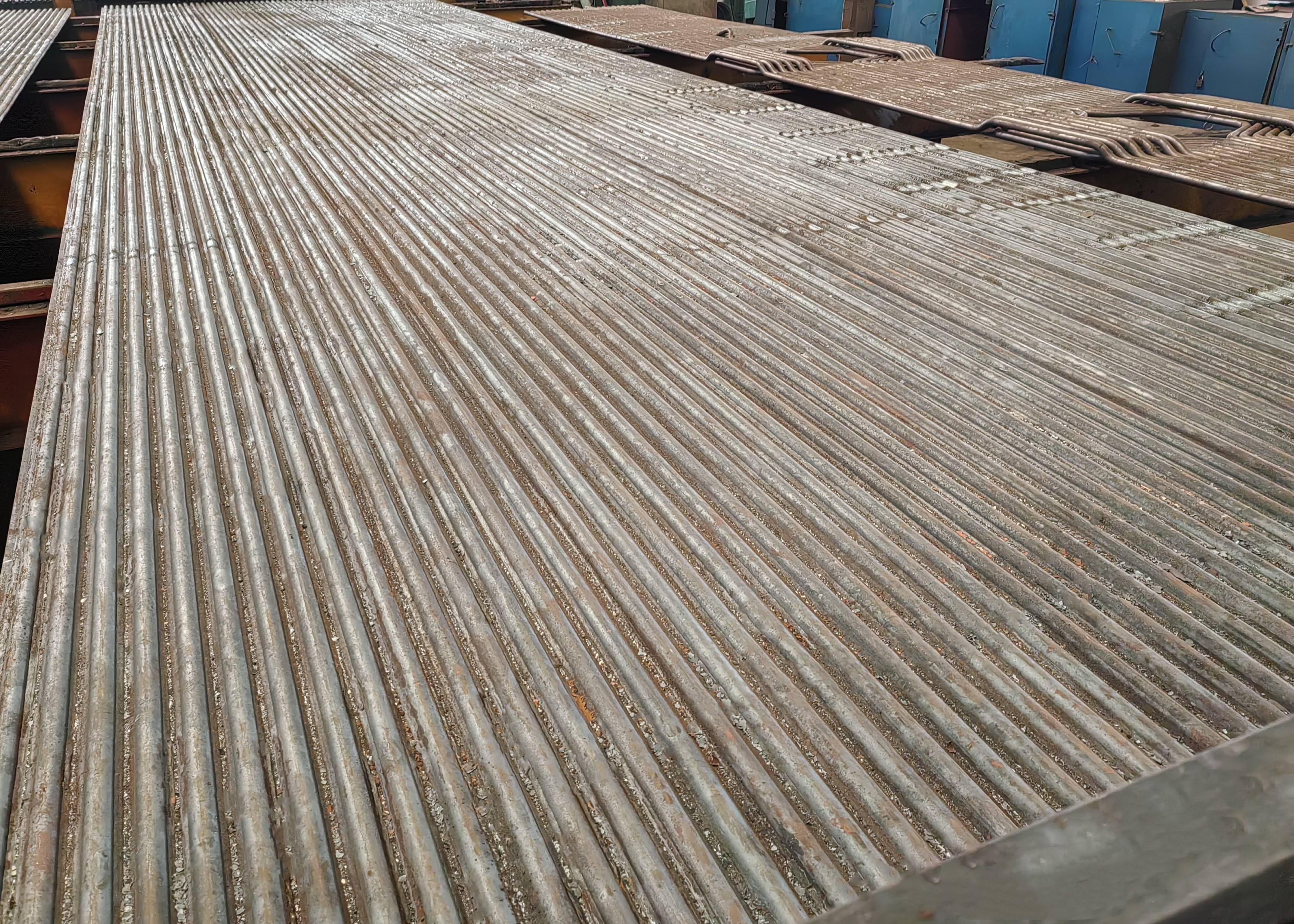

ASME SA 210 कार्बन स्टील दीवार पानी के बॉयलर पैनल झिल्ली दीवार

झिल्ली जल दीवार एक पूरे जल दीवार हीटिंग सतह बनाने के लिए अनुदैर्ध्य दिशा के साथ एक साथ अनुक्रम में कई पंख और ट्यूबों को वेल्ड करना है।प्रत्येक घटक का आकार परिसंचारी पाश पाइप समूह की आवश्यकताओं के अनुसार वेल्डेड है, और समूह तब स्थापना के दौरान समूह के बीच वेल्डिंग के साथ सील किया जाता है ताकि भट्ठी को पानी से ठंडा दीवार डायफ्राम की एक पूरी परत से कसकर घेर लिया जाए, इसलिए,इस पानी से ठंडा दीवार अक्सर एक झिल्ली पानी से ठंडा दीवार कहा जाता हैझिल्ली वाली जल दीवार का एक लाभ यह है कि इसे निर्माता द्वारा एक घटक में वेल्डेड किया जा सकता है, और इसे स्थापित करना त्वरित और आसान है।

वर्गीकरण

संरचना के प्रकार के अनुसार, तीन मुख्य प्रकार हैंः सादा ट्यूब प्रकार, झिल्ली प्रकार और चिचिरा ट्यूब प्रकार।

सादा ट्यूब पानी की दीवार सीमलेस स्टील पाइप की एक पूरी पंक्ति से बनी है, और उनकी संरचना सबसे सरल है;झिल्ली पानी की दीवार वेल्ड स्पॉट वेल्डिंग के साथ एक साथ कई लुढ़का हुआ पानी ठंडा पंख ट्यूबों, ताकि वे एक सील संयुक्त हीटिंग सतह बन जाएं, जो न केवल भट्ठी की हवा की tightness में सुधार कर सकती है, हवा के रिसाव को कम कर सकती है, बल्कि भट्ठी की दीवार की बेहतर सुरक्षा भी कर सकती है,भट्ठी की दीवार के वजन को कम करें, संरचना को सरल करें; स्पर ट्यूब की पानी की दीवार पानी से ठंडा दीवार ट्यूब पर 20 ~ 25 मिमी की लंबाई और 6 ~ 12 मिमी के व्यास के कई पिन वेल्ड करने के लिए है,और फिर जल दीवार के इस हिस्से की गर्मी अवशोषण को कम करने और दहन क्षेत्र के तापमान को बढ़ाने के लिए क्रोम अयस्क अग्निरोधक प्लास्टिक लागू, यह उन अवसरों के लिए उपयुक्त है जहां ईंधन की प्रज्वलन विशेष रूप से कठिन है या कुछ तरल स्लैग डिस्चार्ज भट्टियों के लिए।

लेआउट भाग के अनुसार, संलग्न दीवार प्रकार और विभाजन दीवार प्रकार (यानी, दो तरफा हीटिंग) पानी शीतलन दीवार के दो प्रकार हैं।

पूर्व ज्यादातर आंशिक रूप से भट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड है और एक तरफ गर्मी को अवशोषित करता है, जबकि उत्तरार्द्ध ज्यादातर एक बड़े बॉयलर के भट्ठी कक्ष के बीच में स्थापित है,पूरी भट्ठी को दो स्वतंत्र भागों में अलग करना जो दोनों ओर गर्म होते हैं।

झिल्ली वाली जल दीवारों के फायदे

(1) भट्ठी की दीवार की सख्तता सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(2) दहन कक्ष पूरी तरह से पानी से ठंडा है, जो तीव्र दहन के मामले में कोकिंग को रोकने के लिए अनुकूल है।

(3) हीट स्टोरेज क्षमता छोटी है, दहन कक्ष तेजी से गर्म होता है, और शीतलन भी तेजी से होता है, जो बॉयलर को चालू करने और बंद करने के शीतलन समय को छोटा कर सकता है।

(4) पाइप बिछाने वाली भट्ठी की दीवार का प्रयोग करना उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।

(5) साधारण ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

(6) यह बॉयलर भागों की पूर्व-समारोह की डिग्री में सुधार करता है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।
