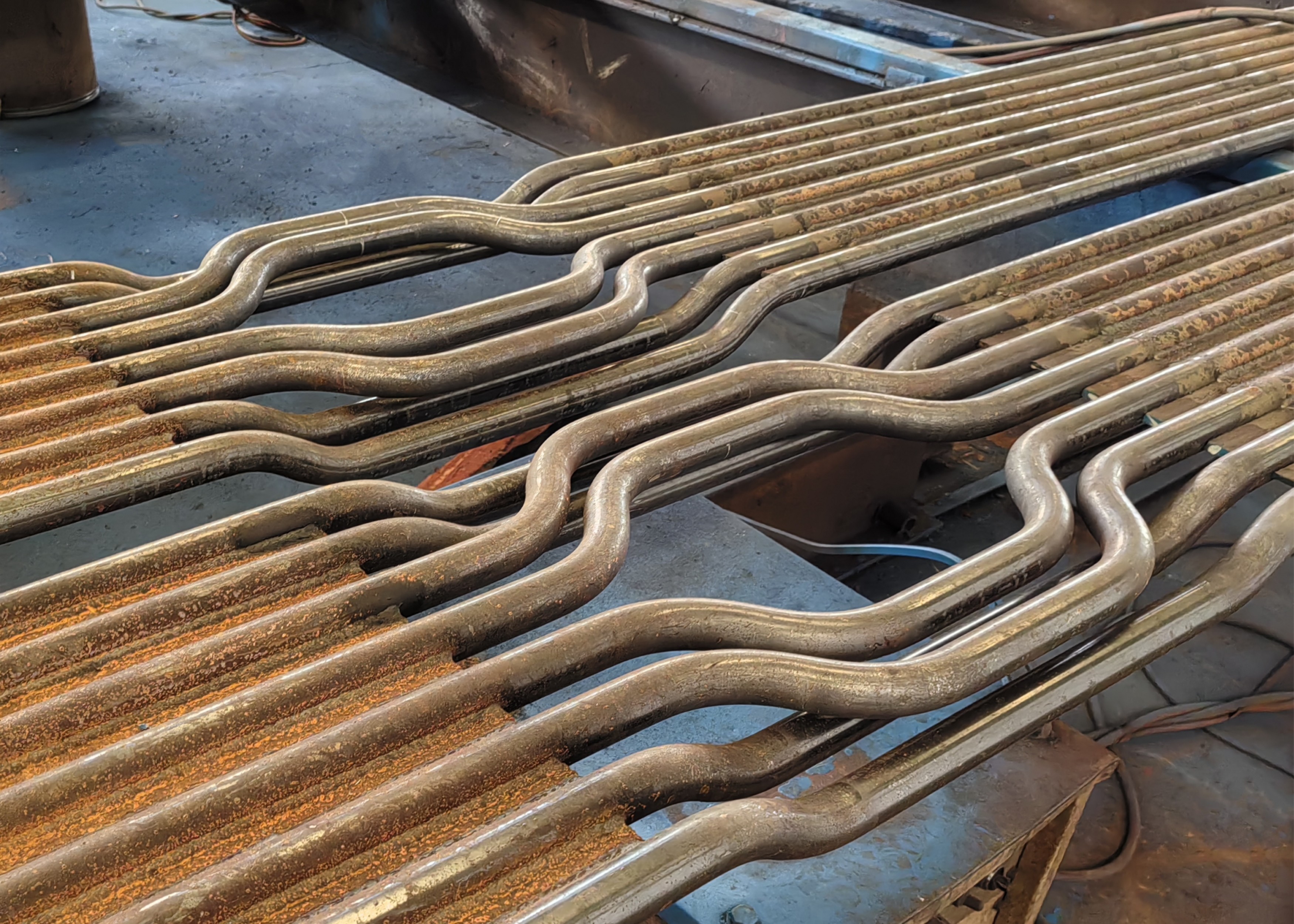

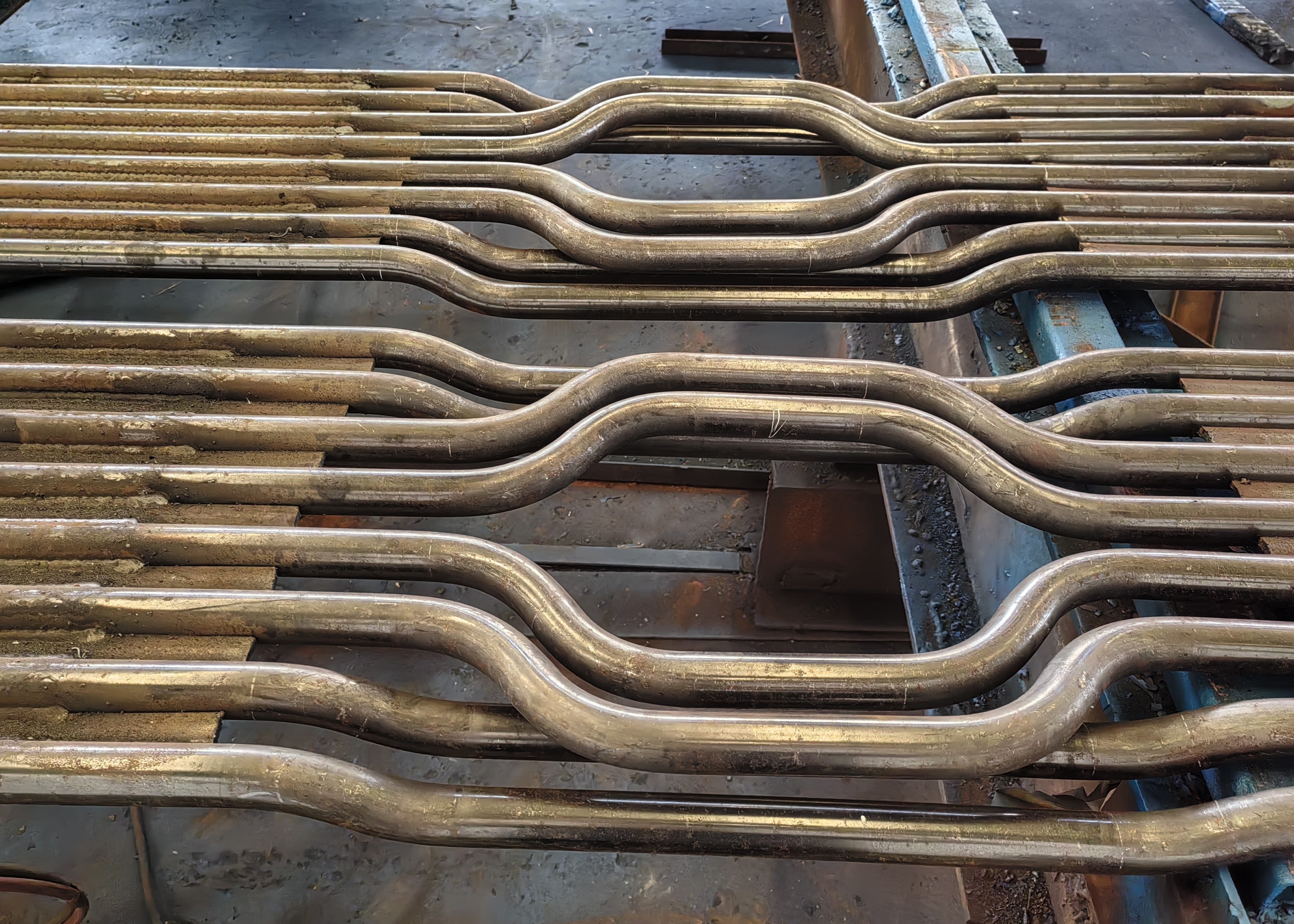

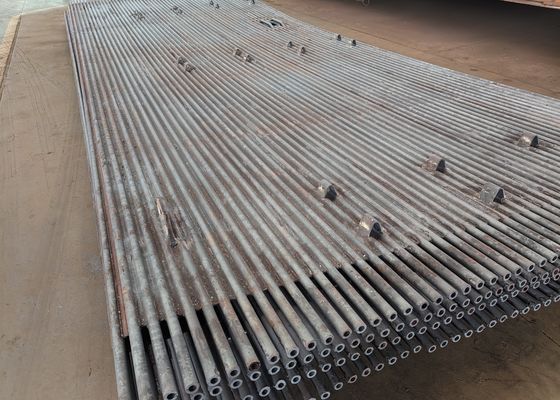

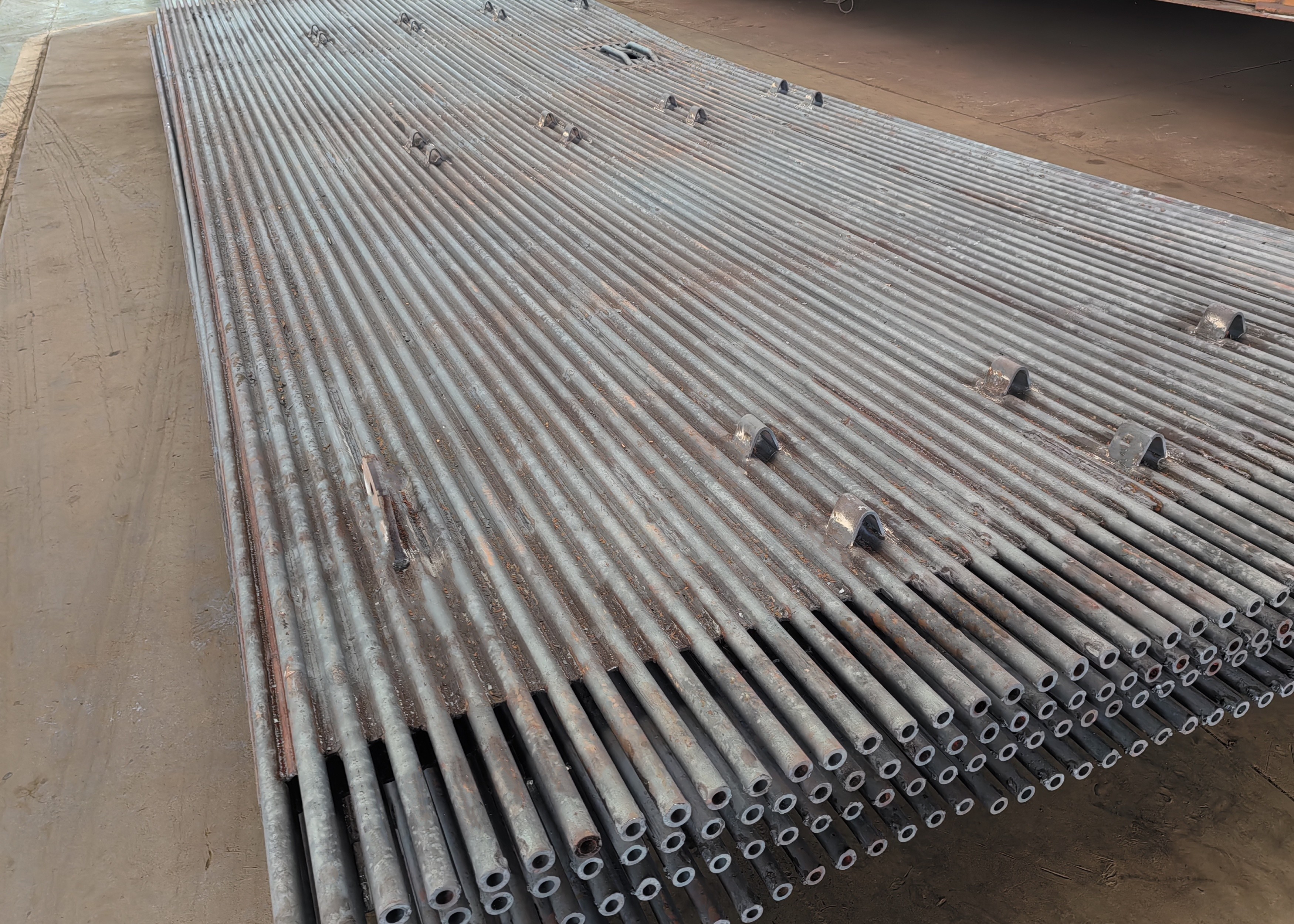

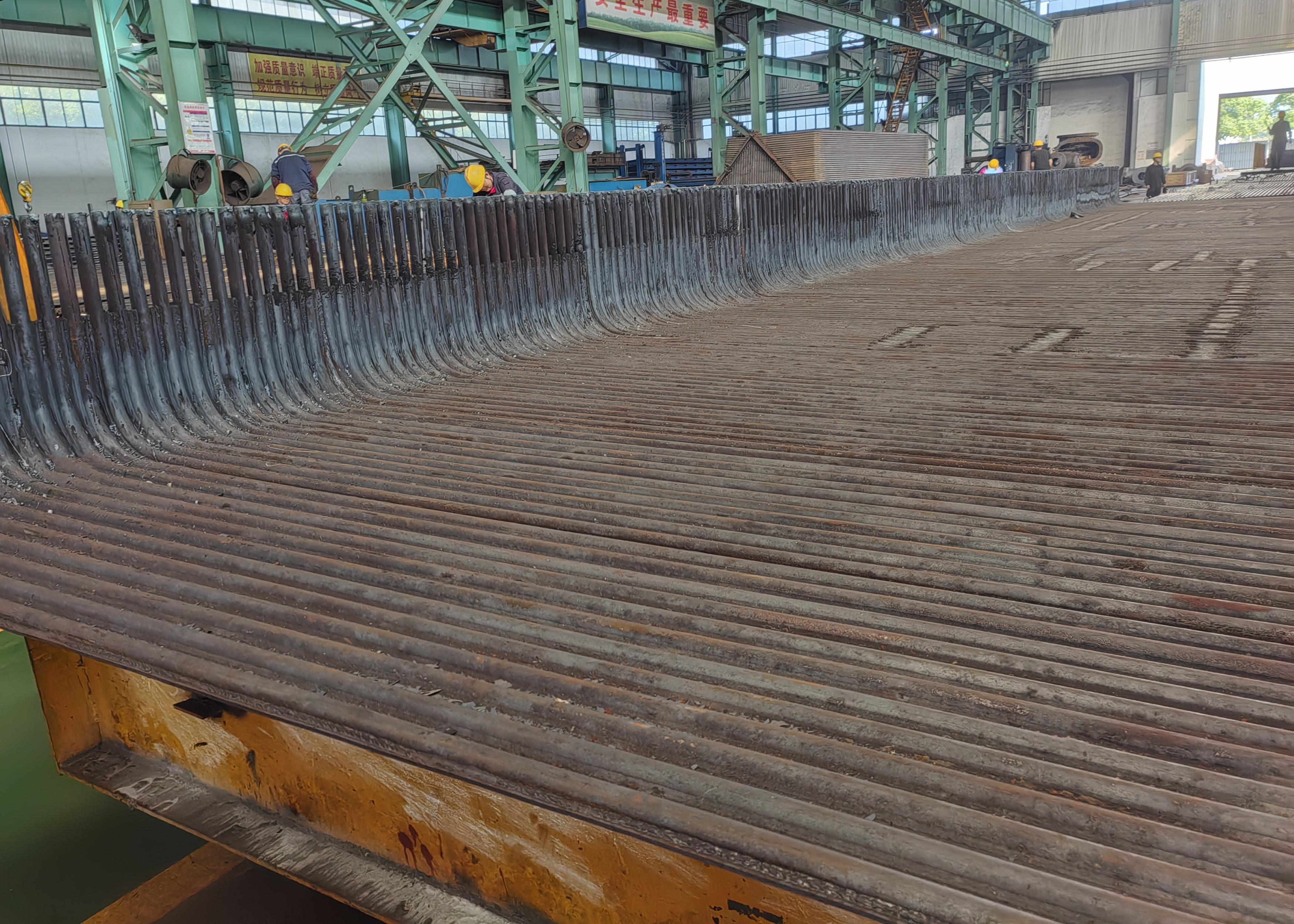

स्टेनलेस स्टील झिल्ली बॉयलर पानी दीवार पैनल फिन ट्यूब

पानी की दीवार ही बॉयलर का मुख्य हीटिंग हिस्सा है, जिसमें स्टील के ट्यूबों की कई पंक्तियाँ होती हैं, जो बॉयलर के भट्ठी कक्ष के चारों ओर वितरित होती हैं।इसके अंदर बहता पानी या भाप हैबाह्य भाग को हीट कैटलर के भट्ठी कक्ष में लौ से गर्मी प्राप्त होती है। यह मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।जिसमें कार्यशील द्रव ऊपर की ओर बढ़ता है और गर्मी से वाष्पित हो जाता हैइसलिए झिल्ली जल दीवार के लिए सबसे महत्वपूर्ण बात यह है कि इसमें अच्छा गर्मी अपव्यय प्रदर्शन और अच्छा उच्च तापमान संक्षारण प्रतिरोध हो।हमारे कारखाने में एक पूर्ण पानी की दीवार उत्पादन लाइन है, जो उच्च दक्षता और ऊर्जा बचत उच्च गुणवत्ता वाले झिल्ली पानी की दीवारों का उत्पादन कर सकता है, और ग्राहक की जरूरतों के अनुसार विभिन्न झिल्ली पानी की दीवारों को भी अनुकूलित कर सकता है।

वर्गीकरण

संरचना के प्रकार के अनुसार, तीन मुख्य प्रकार हैंः सादा ट्यूब प्रकार, झिल्ली प्रकार और चिचिरा ट्यूब प्रकार।

सादा ट्यूब पानी की दीवार सीमलेस स्टील पाइप की एक पूरी पंक्ति से बनी है, और उनकी संरचना सबसे सरल है;झिल्ली पानी की दीवार वेल्ड स्पॉट वेल्डिंग के साथ एक साथ कई लुढ़का हुआ पानी ठंडा पंख ट्यूबों, ताकि वे एक सील संयुक्त हीटिंग सतह बन जाएं, जो न केवल भट्ठी की हवा की tightness में सुधार कर सकती है, हवा के रिसाव को कम कर सकती है, बल्कि भट्ठी की दीवार की बेहतर सुरक्षा भी कर सकती है,भट्ठी की दीवार के वजन को कम करें, संरचना को सरल करें; स्पर ट्यूब की पानी की दीवार पानी से ठंडा दीवार ट्यूब पर 20 ~ 25 मिमी की लंबाई और 6 ~ 12 मिमी के व्यास के कई पिन वेल्ड करने के लिए है,और फिर जल दीवार के इस हिस्से की गर्मी अवशोषण को कम करने और दहन क्षेत्र के तापमान को बढ़ाने के लिए क्रोम अयस्क अग्निरोधक प्लास्टिक लागू, यह उन अवसरों के लिए उपयुक्त है जहां ईंधन की प्रज्वलन विशेष रूप से कठिन है या कुछ तरल स्लैग डिस्चार्ज भट्टियों के लिए।

लेआउट भाग के अनुसार, संलग्न दीवार प्रकार और विभाजन दीवार प्रकार (यानी, दो तरफा हीटिंग) पानी शीतलन दीवार के दो प्रकार हैं।

पूर्व ज्यादातर आंशिक रूप से भट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड है और एक तरफ गर्मी को अवशोषित करता है, जबकि उत्तरार्द्ध ज्यादातर एक बड़े बॉयलर के भट्ठी कक्ष के बीच में स्थापित है,पूरी भट्ठी को दो स्वतंत्र भागों में अलग करना जो दोनों ओर गर्म होते हैं।

कार्य
