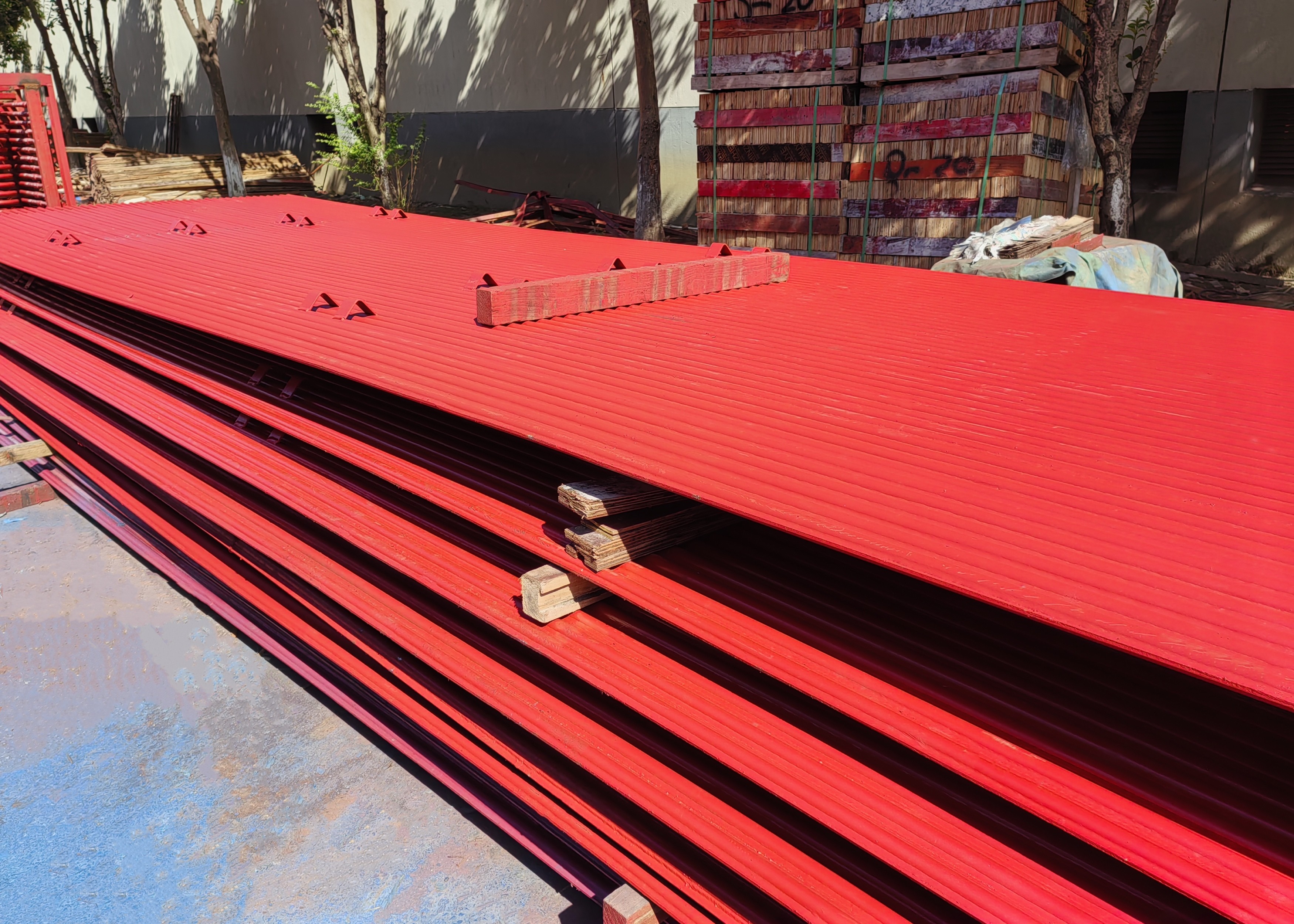

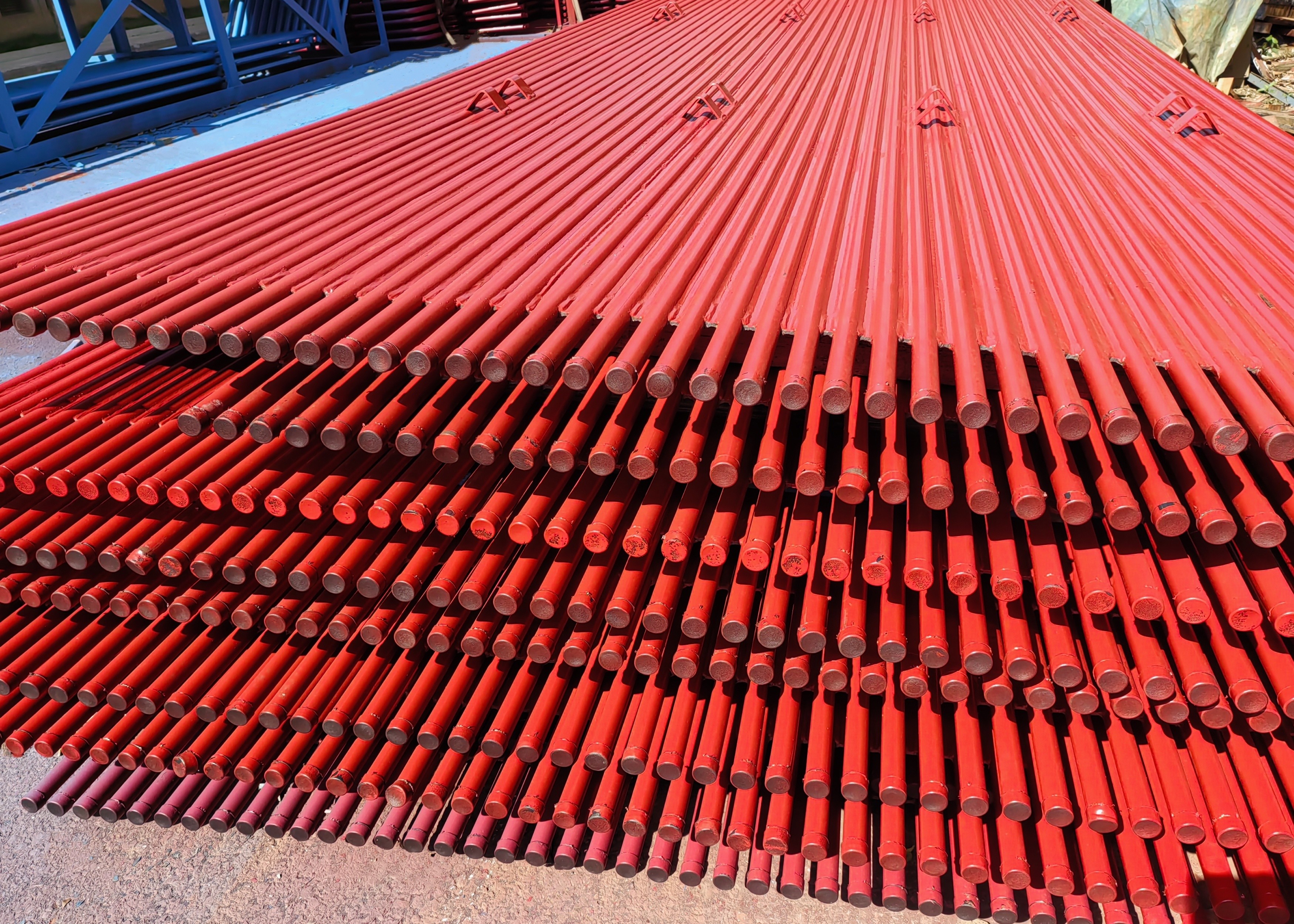

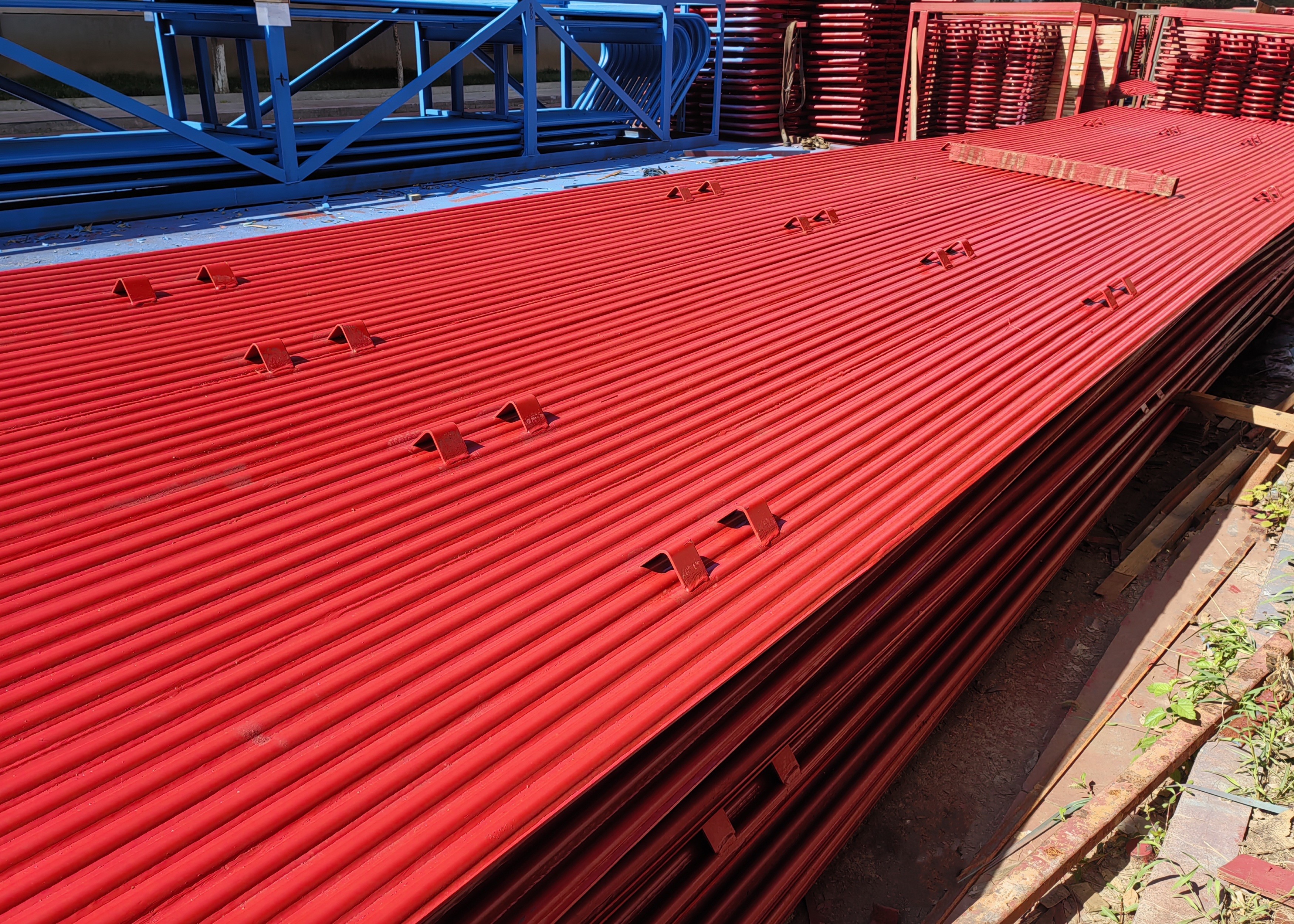

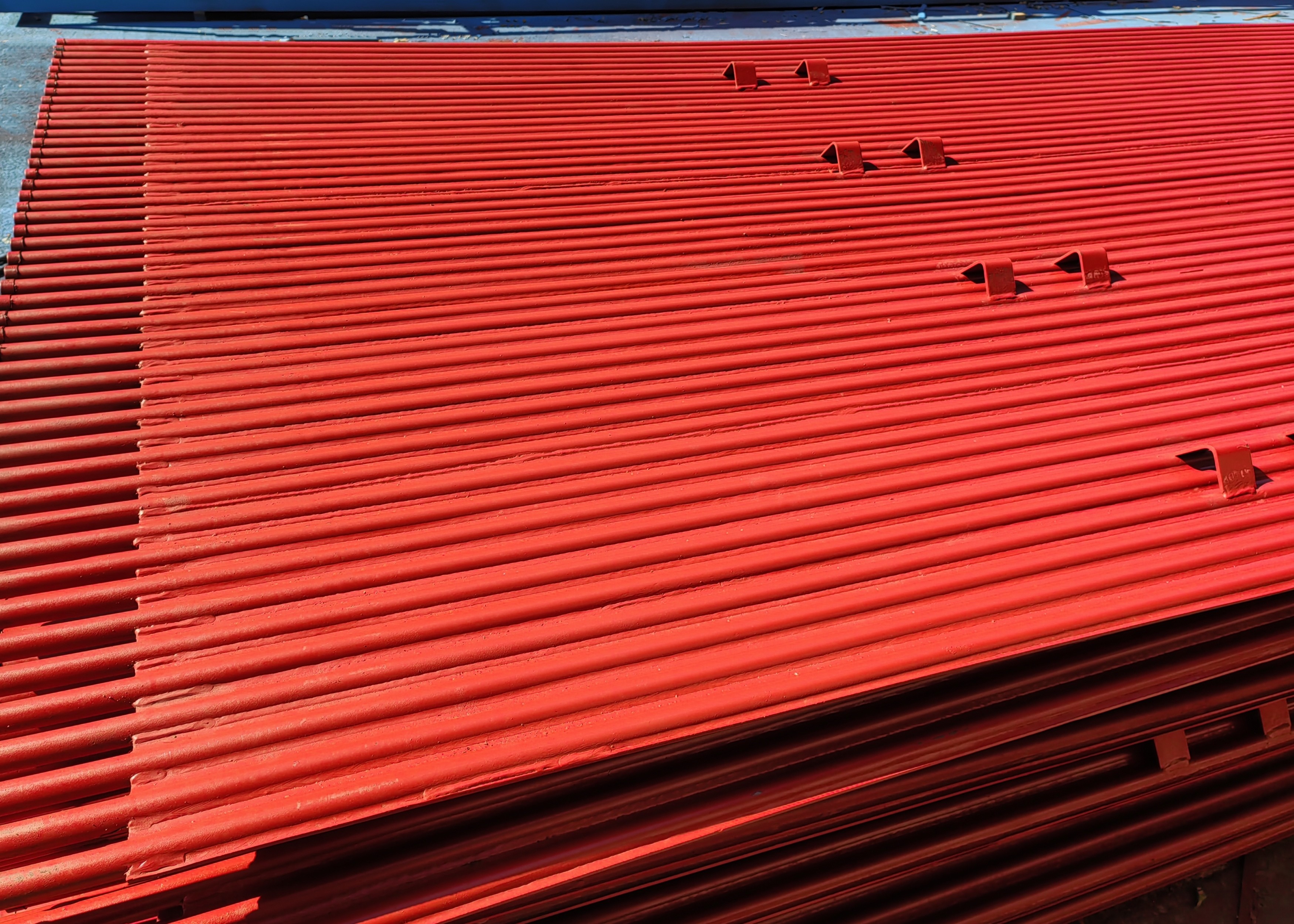

वेल्डिंग क्षैतिज बॉयलर पानी की दीवार पैनल उच्च तापमान प्रतिरोध

पानी की दीवार, जैसा कि नाम से पता चलता है, दीवार को पानी से ठंडा करना है।

प्रारंभिक बॉयलरों में, भट्ठी में कोई हीटिंग सतह नहीं थी,और बाद में जल-कूल्ड पाइपों को उच्च तापमान धुआं गैस द्वारा भट्ठी की दीवार को जलने से बचाने और दहन उत्पादों को ठंडा करने के लिए व्यवस्थित किया गया था.

ये भट्ठी के चारों ओर व्यवस्थित होते हैं, ट्यूब में प्रवाह माध्यम आम तौर पर पानी या सोडा पानी का मिश्रण होता है, और पानी से ठंडा होने वाली हीटिंग सतह को भट्ठी का पानी ठंडा करने वाली दीवार कहा जाता है।

दो मुख्य प्रकार की जल दीवारें हैं, अर्थात् प्रकाश ट्यूब जल दीवार और फिल्म जल दीवार।

वर्गीकरण

संरचना के प्रकार के अनुसार, तीन मुख्य प्रकार हैंः सादा ट्यूब प्रकार, झिल्ली प्रकार और चिचिरा ट्यूब प्रकार।

सादा ट्यूब पानी की दीवार सीमलेस स्टील पाइप की एक पूरी पंक्ति से बनी है, और उनकी संरचना सबसे सरल है;झिल्ली पानी की दीवार वेल्ड स्पॉट वेल्डिंग के साथ एक साथ कई लुढ़का हुआ पानी ठंडा पंख ट्यूबों, ताकि वे एक सील संयुक्त हीटिंग सतह बन जाएं, जो न केवल भट्ठी की हवा की tightness में सुधार कर सकती है, हवा के रिसाव को कम कर सकती है, बल्कि भट्ठी की दीवार की बेहतर सुरक्षा भी कर सकती है,भट्ठी की दीवार के वजन को कम करें, संरचना को सरल करें; स्पर ट्यूब की पानी की दीवार पानी से ठंडा दीवार ट्यूब पर 20 ~ 25 मिमी की लंबाई और 6 ~ 12 मिमी के व्यास के कई पिन वेल्ड करने के लिए है,और फिर जल दीवार के इस हिस्से की गर्मी अवशोषण को कम करने और दहन क्षेत्र के तापमान को बढ़ाने के लिए क्रोम अयस्क अग्निरोधक प्लास्टिक लागू, यह उन अवसरों के लिए उपयुक्त है जहां ईंधन की प्रज्वलन विशेष रूप से कठिन है या कुछ तरल स्लैग डिस्चार्ज भट्टियों के लिए।

लेआउट भाग के अनुसार, संलग्न दीवार प्रकार और विभाजन दीवार प्रकार (यानी, दो तरफा हीटिंग) पानी शीतलन दीवार के दो प्रकार हैं।

पूर्व ज्यादातर आंशिक रूप से भट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड है और एक तरफ गर्मी को अवशोषित करता है, जबकि उत्तरार्द्ध ज्यादातर एक बड़े बॉयलर के भट्ठी कक्ष के बीच में स्थापित है,पूरी भट्ठी को दो स्वतंत्र भागों में अलग करना जो दोनों ओर गर्म होते हैं।

झिल्ली वाली जल दीवारों के फायदे

(1) भट्ठी की दीवार की सख्तता सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(2) दहन कक्ष पूरी तरह से पानी से ठंडा है, जो तीव्र दहन के मामले में कोकिंग को रोकने के लिए अनुकूल है।

(3) हीट स्टोरेज क्षमता छोटी है, दहन कक्ष तेजी से गर्म होता है, और शीतलन भी तेजी से होता है, जो बॉयलर को चालू करने और बंद करने के शीतलन समय को छोटा कर सकता है।

(4) पाइप बिछाने वाली भट्ठी की दीवार का प्रयोग करना उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।

(5) साधारण ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

(6) यह बॉयलर भागों की पूर्व-समारोह की डिग्री में सुधार करता है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।
