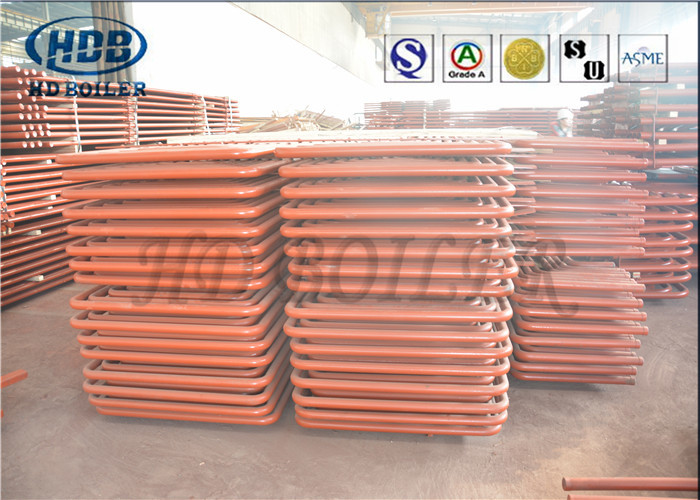

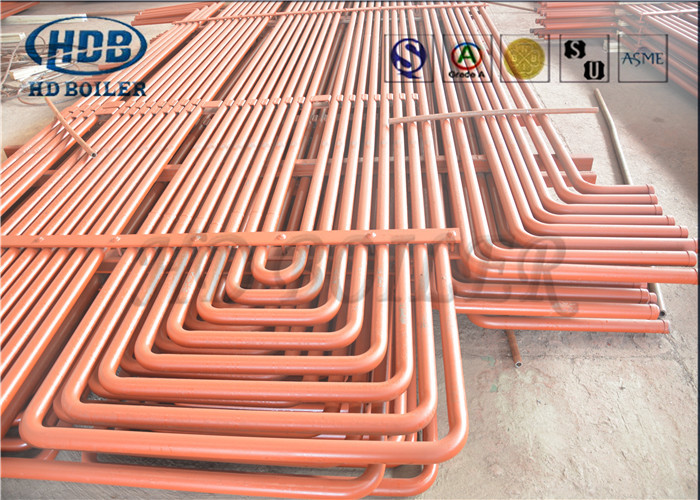

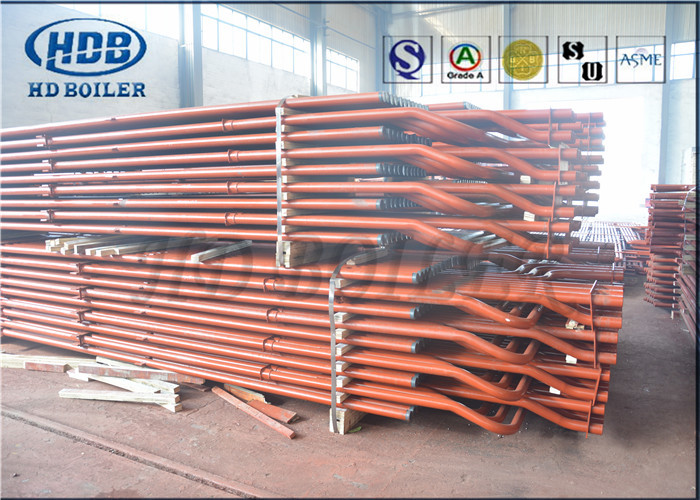

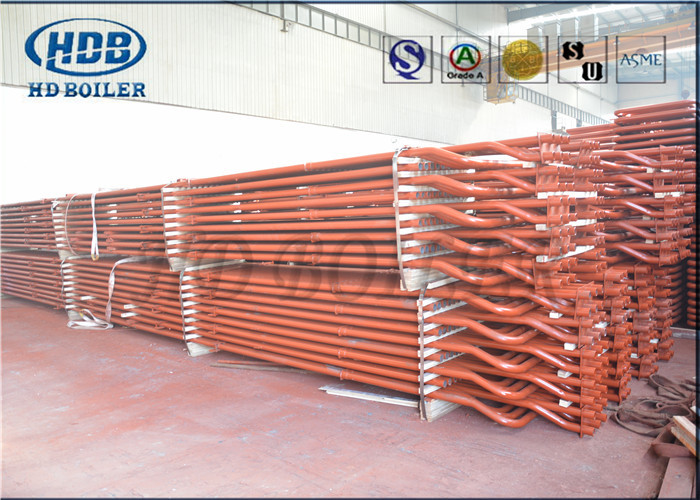

ऊर्जा की बचत करने वाली निकास गैस बॉयलर कोयला से चलने वाले भाप बॉयलर के लिए इकोनॉमिज़र ट्यूब
Product Details
| ईंधन: | कोयला/गैस/तेल से चलने वाला, पानी का ताप | प्रकार: | प्राथमिक और माध्यमिक |
|---|---|---|---|
| अनुप्रयोगों की श्रेणी: | बिजली संयंत्र | विनिर्देश: | एएसएमई निरीक्षण |
| निरीक्षण: | एएसएमई निरीक्षण | ट्यूब का आयाम: | 38.1*3.2 |
| बॉयलर का ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | कीवर्ड: | कीवर्ड |
| कीवर्ड: | बॉयलर अर्थशास्त्री | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील |
| प्रयोग: | पावर प्लांट / सीएफबी बॉयलर | ||
| प्रमुखता देना |
ऊर्जा बचत बॉयलर इकोनॉमाइज़र,स्टीम बॉयलर इकोनॉमाइज़र,निकास गैस इकोनाइज़र ट्यूब |
||
Product Description
कोयला से चलने वाले भाप बॉयलर के लिए ऊर्जा की बचत करने वाला निकास गैस इकोनाइज़र
परिचय
- बॉयलर इकोनॉमाइज़र हीट एक्सचेंज डिवाइस होते हैं जिनमें फिनड ट्यूब होते हैं जो तरल पदार्थ, कभी-कभी पानी को गर्म करते हैं, लेकिन कभी-कभी तरल पदार्थ के उबलने के उद्देश्य से अधिक नहीं होते हैं।हम तीन प्रकार के बॉयलर इकोनाइज़र बना सकते हैंH-fined tube economizer एक उच्च दक्षता वाला हीट एक्सचेंजर economizer है जिसमें H-fined tubes होते हैं।
- नंगे ट्यूब इकोनॉमिज़र की तुलना में, एच-फिन्ड ट्यूब इकोनॉमिज़र हीट एक्सचेंज क्षेत्र को बढ़ा सकता है और ट्यूबों की संख्या को कम कर सकता है।यह भी धुआं गैस प्रवाह गति और घर्षण को कम करने के लिए धुआं गैस प्रवाह क्षेत्र में वृद्धि कर सकते हैं.
- एच-फिनड ट्यूब को डबल एच-फिनड ट्यूब के रूप में बनाया जा सकता है, जिसमें लंबी ट्यूब पंक्ति फिट होने के लिए उच्च कठोरता है।
- सर्पिल फिनाइड इकोनॉमाइज़र एक नया डिजाइन किया गया हीट ट्रांसफर उपकरण है, जिसमें गंभीर घर्षण और कम सेवा समय को दूर करने के लिए सर्पिल फिनाइड ट्यूब होते हैं।
विनिर्देश
| विवरण | बॉयलर इकोनाइज़र |
| सामग्री | मिश्र धातु इस्पात, कार्बन इस्पात, SA210C, SA213T22, आदि |
| सामग्री मानक | ASTM, EN या ISO आदि |
| आयाम | अनुकूलन |
| वजन |
न्यूनतमः 10 टन अधिकतम:1000 टन |
| पिघलने की प्रक्रिया: | EF+LF + VD |
| प्रक्रिया | सामग्री→इंगोट → हॉट/कोल्ड-रोलिंग→ हीट ट्रीटमेंट (नोर्मलाइजिंग+टेम्परिंग) → इंस्पेक्शन →गंभीर मशीनिंग→UT →दूसरा हीट ट्रीटमेंट →फाइनिशिंग मशीनिंग →इंस्पेक्शन |
| यूटी मानक | ASTM A388 या EN10228, आदि |
तकनीकी विनिर्देश
सामग्री संरचना
इसमें सर्पिल फिनाल ट्यूब, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक उपकरण होते हैं।
संरचना व्यवस्था
पंक्तिबद्ध/विस्तारित व्यवस्था में।
कार्य
(1) इकोनॉइज़र एक वाष्प उत्पादन प्रणाली है जो एक बॉयलर की तरह है।जब निकास गैस निकास इंजन सिलेंडर से निकास वाल्व के माध्यम से यह जल ताप द्वारा भाप उत्पन्न करने के लिए बॉयलर के लिए चला जाता है.
(2) इन गैसों के इकोनोमाइज़र के माध्यम से जाने के बाद शेष निकास गैस का तापमान इकोनोमाइज़र में गर्म किया जाता है। यह भाप उत्पन्न करने में मदद करता है,और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचा रहा है
(3) एक इकोनॉइज़र बॉयलर के निकास गैसों से निकली अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वायुमंडल में खो जाती है (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पूर्व-गर्म करने के लिए।यह बॉयलर की दक्षता में सुधार करता है और ईंधन की लागत को कम करता है.
विविधता
उपयोगिता बॉयलर अर्थशास्त्री
| 1 | एचडीबी उपयोगिता बॉयलरों के लिए इकोनॉमाइज़र का उत्पादन करता है, जिसमें बॉयलर के उच्च दबाव वाले भाप से बिजली का उत्पादन करने के लिए कोयले, लकड़ी, तेल या अन्य ठोस ईंधन से ईंधन वाले बॉयलर शामिल हैं। |
| 2 | ये अर्थशास्त्री आमतौर पर बॉयलर के पीछे के पास में स्थित होते हैं और ट्यूबों के क्षैतिज रूप से चलने के साथ उन्मुख होते हैं।बॉयलर फ़ीडवाटर गैस प्रवाह के विपरीत दिशा में इकोनॉमिज़र सर्किट के माध्यम से चलता है (विरोधी प्रवाह कहा जाता है). |
| 3 | आमतौर पर राख को कम से कम करने के लिए नंगे ट्यूबों का उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने इकोनॉमाइज़र को फिनाइड ट्यूबों के साथ डिजाइन करते हैं, या तो सर्पिल या लंबे फिनाइड। |
| 4 | एचडीबी या तो नंगे, सर्पिल फिनड, या लंबे फिनड ट्यूबों के साथ इकोनॉमाइज़र तत्वों का उत्पादन कर सकता है, और यदि आप पसंद करते हैं, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक के लिए फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर इकोनाइज़रों के लिए प्रतिस्थापन हेडर भी बना सकता है. |
पैकेज बॉयलर इकोनाइज़र
| 1 | एचडीबी के पास अद्वितीय विनिर्माण क्षमताएं हैं जिनका उपयोग ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनाइज़र और सुपरहीटर डिजाइन करते समय करते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण दक्षता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, एक कम मूल्य वाला उत्पाद। |
| 3 | एचडीबी अपनी क्षमताओं का उपयोग ट्यूबों को फिन और बेंड करने के लिए करता है, हेडरों को मशीनीकृत और निर्मित करता है, ट्यूब शीटों को ड्रिल करता है, सभी आवरण सामग्री को काटता है और तैयार करता है,और सभी दबाव भाग और आवरण वेल्ड प्रदर्शन. |
| 4 | इससे एचडीबी को विनिर्माण अनुक्रम और कार्यक्रम पर अधिक नियंत्रण प्राप्त हुआ है जिससे हमें समय पर वितरण प्रदर्शन का उल्लेखनीय रिकॉर्ड हासिल करने में मदद मिली है। |
एचआरएसजी इकोनॉमाइज़र
| 1 | आज के एचआरएसजी मॉड्यूलों के अर्थशास्त्री लंबवत लटकने वाले फ्यूटोब के साथ कॉन्फ़िगर किए जाते हैं।एचडीबी ने लगभग सभी एचआरएसजी ओईएम कंपनियों के लिए इकोनॉमाइज़र कॉइल का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है. |
| 2 | कई मामलों में, उपयोगिताएं हेडर और ट्यूब झुकने के अंदर प्रवाह त्वरित संक्षारण (एफएसी) का विरोध करने में मदद करने के लिए अपने इकोनॉमाइज़र को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करना चाहती हैं। |
| 3 | एचडीबी इकोनाइज़र निर्माण के लिए एक स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और सभी दबाव भाग और लगाव वेल्डिंग करते हैं,और कुंडल बंडल को इकट्ठा करते हैं. |
निर्माण और स्वीकृति मानदंड
| · | JB/T6512 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब के साथ बॉयलर विनिर्माण प्रौद्योगिकी की शर्तें" |
| · | HG/T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
| · | JB/T6511 "सर्पिल फिनड ट्यूब परीक्षण तकनीकी शर्तें". |
| · | JB1611 "बॉयलर ट्यूब मेन बॉक्स की स्थापना की शर्तें" |
| · | JB/T1612 "बॉयलर दबाव विनिर्माण शर्तें". |
| · | JB16I3 "बॉयलर के दबाव भागों के वेल्डिंग की शर्तें". |
*नोटःएचडी बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनॉमाइज़र को अनुकूलित कर सकता है।
आंतरिक हीट एक्सचेंजर
1वाष्पीकरक से बाहर निकलने वाली गैस को अति गर्म करके और गैस कंप्रेसर की ओर जाने से भी उपशीतन का उत्पादन किया जा सकता है।
2ये प्रणाली तरल लाइन से गर्मी निकालती है लेकिन गैस कंप्रेसर के सक्शन को गर्म करती है।
3यह एक बहुत ही आम उपाय है जिससे यह सुनिश्चित हो सके कि गैस कंप्रेसर तक पहुंचे और तरल वाल्व तक पहुंचे।
4यह अधिकतम हीट एक्सचेंजर उपयोग की अनुमति देता है क्योंकि द्रव के तापमान को बदलने के लिए उपयोग किए जाने वाले हीट एक्सचेंजर के हिस्से को कम करता है,और अधिकतम मात्रा है जिसमें शीतलक अपने चरण बदल जाता है.
