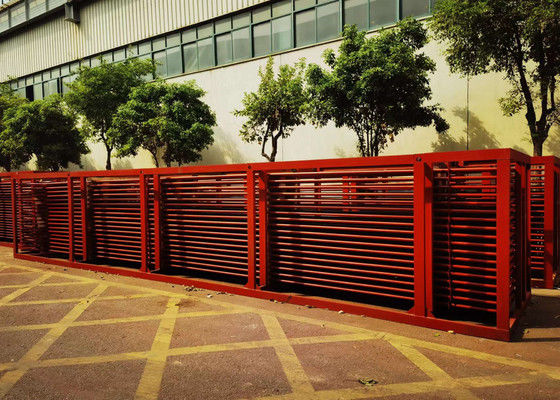

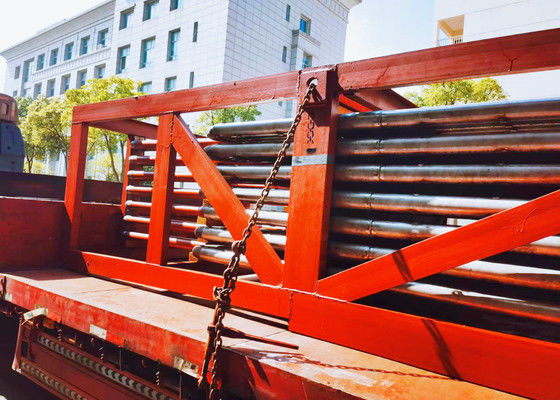

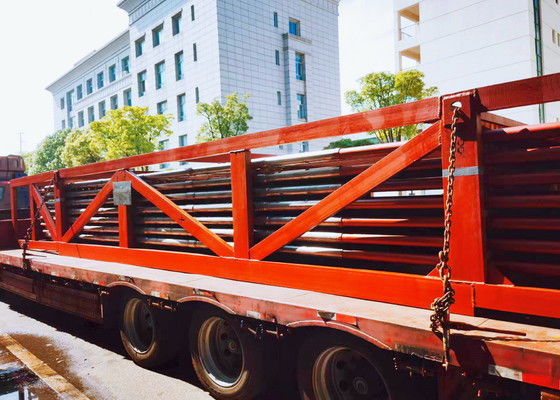

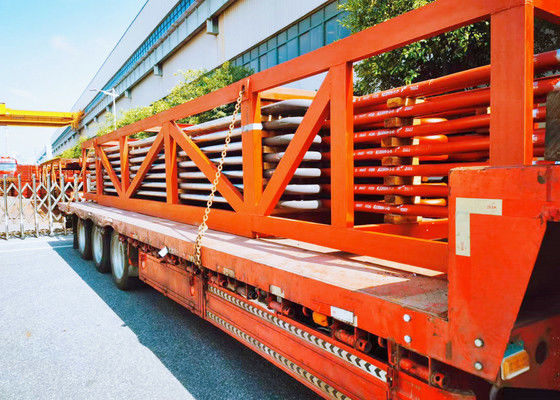

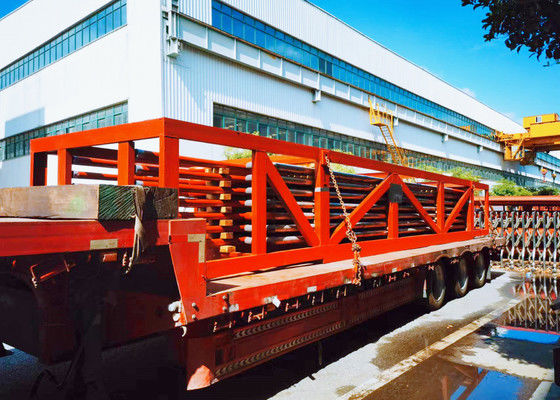

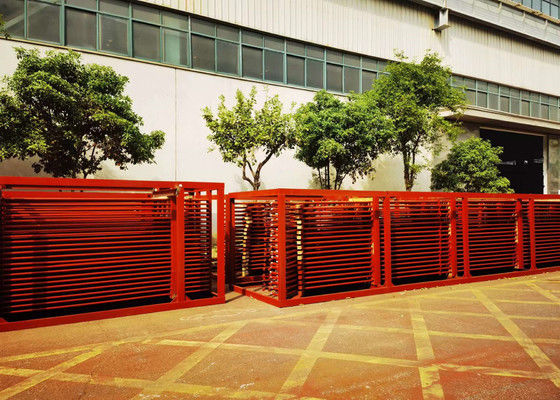

उच्च तापमान वाष्प उत्पादन के लिए बॉयलर लटकन सुपरहीटर इकोनाइज़र वाष्पीकरण घटक
Product Details
| इनलेट/आउटलेट आकार: | डीएन 200 तक | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| सतह उपचार: | चित्रित | ट्यूब सामग्री: | कार्बन स्टील |
| आवेदन: | बायलर | ट्यूब व्यास: | 50 मिमी तक |
| प्रमुखता देना |
बॉयलर पेंडेंट सुपरहीटर,पेंडेंट सुपरहीटर वाष्पीकरण,पेंडेंट इकोनोमाइज़र वाष्पीकरण सुपरहीटर |
||
Product Description
बॉयलर सुपरहीटर उच्च तापमान वाली भाप उत्पादन के लिए आवश्यक घटक
अंतर
| प्रकार | लाभ | नुकसान | समर्थन विधि |
| पेंडेंट प्रकार | 1ठोस संरचनात्मक सहायता | 1. संघनित भाप द्वारा प्रवाह अवरुद्ध 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से फिर से शुरू करने की आवश्यकता है. | ऊपर से समर्थित |
| उलटा प्रकार का | 1संक्षेपित वाष्प का उचित निकासी | 1. विशेष रूप से उच्च गति गैस प्रवाह में संरचनात्मक कठोरता का अभाव | नीचे से समर्थन |
| क्षैतिज प्रकार |
1उचित जल निकासी 2अच्छी संरचनात्मक कठोरता। |
1वे सीधे फ्लैम को नहीं देखते हैं इसलिए वे मुख्य रूप से अभिसरण प्रकार के हैं | आम तौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित। |
उत्पाद परिचय
सुपरहीटर एक ऐसा उपकरण है जिसका उपयोग संतृप्त भाप या गीली भाप को सुपरहीटेड भाप या सूखी भाप में परिवर्तित करने के लिए किया जाता है।अति गरम भाप का उपयोग विद्युत उत्पादन और भाप इंजन आदि के लिए भाप टर्बाइन में किया जाता है।.
| उत्पाद का नाम | बॉयलर सुपरहीटर |
| तापमान | 540 से 570 °C |
| बाहरी व्यास | 42 मिमी |
| सामग्री | मिश्र धातु इस्पात, कार्बन इस्पात, स्टेनलेस स्टील |
| प्रकार | ऊर्ध्वाधर या क्षैतिज |
सुपरहीटर एक हीटिंग सतह है जो एक निश्चित दबाव के तहत संतृप्त जल वाष्प को इसी दबाव के तहत सुपरहीटेड जल वाष्प में गर्म करती है।सुपरहीटर ट्यूब समूह में प्रत्येक समानांतर ट्यूब की गर्मी अवशोषण और भाप प्रवाह संचालन के दौरान अलग हैंबॉयलर सुपरहीटर ऊर्जा वसूली बॉयलर धुआं गैस है, बॉयलर भाप हीटिंग प्राप्त किया जा सकता है, एक सूखी भाप, बॉयलर थर्मल दक्षता में सुधार करने के लिए,लेकिन यह भी भाप टरबाइन के लिए व्यय भाप पुनर्चक्रण ऊर्जा में भाप टरबाइन से पानी हथौड़ा पुनरुत्पादक से बचने के लिए, हीट में बॉयलर परिसंचारी पानी और पुनर्योजक, स्तर भाप पुनः ताप के उच्च दबाव निर्वहन हो सकता है,इन उपकरणों के पुनर्प्राप्ति बॉयलर ऊर्जा सहायक हीटिंग डिवाइस के बड़े बॉयलर भाप प्रणाली हैं, हीटर प्रणाली की ऊर्जा दक्षता में सुधार करने के लिए फायदेमंद है, केवल सुपरहीटर और रिहीटर पुनर्नवीनीकरण धुआं गैस ऊर्जा है, जनरेटर वाष्प ऊर्जा पुनर्नवीनीकरण है।सुपरहीटर को संवहन प्रकार में विभाजित किया जा सकता है, विकिरण प्रकार और आधा विकिरण प्रकार गर्मी हस्तांतरण मोड के अनुसार। संरचनात्मक विशेषताओं के अनुसार सर्पेंटिन ट्यूब प्रकार, स्क्रीन प्रकार,दीवार का प्रकार और पैकेज की दीवार का प्रकारसुपरहीटर ट्यूब की दीवार का धातु बॉयलर के दबाव भागों में उच्चतम तापमान सहन करता है।उच्च गुणवत्ता वाले निम्न कार्बन स्टील और विभिन्न प्रकार के क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील को अपनाया जाना चाहिए।कभी-कभी उच्चतम तापमान भाग में ऑस्टेनिट क्रोमियम-निकल स्टेनलेस स्टील का प्रयोग किया जाता है।
प्रकार और विशेषताएं
सुपरहीटर को हीट ट्रांसफर मोड के अनुसार कन्वेक्शन प्रकार, विकिरण प्रकार और आधा विकिरण प्रकार में विभाजित किया जा सकता है।संरचनात्मक विशेषताओं के अनुसार सर्पेंटिन ट्यूब प्रकार में विभाजित किया जा सकता है, स्क्रीन प्रकार, दीवार प्रकार और पैकेज दीवार प्रकार. वे कई समानांतर पाइपों और एक इनलेट और आउटलेट हेडर से बने होते हैं। पाइप का बाहरी व्यास एक है।
आम तौर पर 30 ~ 60 मिमी. सबसे आम प्रकार के प्रवाह सुपरहीटर सर्पिन ट्यूब है. यह एक अधिक गहन ट्यूब समूह है, 450 ~ 1000 °C धुआं गैस तापमान के धुआं में सजाने,ऊर्ध्वाधर और पार्श्व क्षरण की धुआं गैस- धुआं गैस मुख्य रूप से संवहन द्वारा पाइप में गर्मी स्थानांतरित करती है, और कुछ गर्मी विकिरण द्वारा अवशोषित होती है। प्लेट प्रकार के सुपरहीटर में कई ट्यूब स्क्रीन होते हैं,भट्ठी के ऊपरी भाग में या आउटलेट पर व्यवस्थित, जो कि विकिरण या अर्ध विकिरण प्रकार के सुपरहीटर से संबंधित है। पूर्व में भट्ठी की लौ से विकिरण गर्मी अवशोषित होती है, जबकि उत्तरार्द्ध में कुछ संवहन गर्मी भी अवशोषित होती है।10 एमपीए से अधिक बिजली संयंत्र के बॉयलरों में, दोनों स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए उपयोग किया जाता है। भट्ठी की आंतरिक दीवार पर लागू दीवार सुपरहीटर विकिरण सुपरहीटर है,जिसका प्रयोग शायद ही कभी किया जाता हैदीवार पर लगाए गए सुपरहीटर का उपयोग बड़े क्षमता वाले बिजली संयंत्र के बॉयलर में भट्ठी के शीर्ष और संवहन धुएं की दीवार बनाने के लिए किया जाता है। चित्र में कई सुपरहीटर की व्यवस्था दिखाई गई है।सुपरहीटर के साथ छोटे क्षमता वाले औद्योगिक बॉयलर केवल एकल चरण सुपरहीटर के साथ आवश्यकताओं को पूरा कर सकते हैं.
कार्य
बॉयलर के परिचालन स्थितियों में परिवर्तन, जैसे कि भार ऊंचाई, ईंधन परिवर्तन और दहन परिचालन स्थितियां, सभी सुपरहीटर के आउटलेट पर भाप के तापमान पर प्रभाव डालती हैं।अतः, बिजली संयंत्र में बॉयलर के आउटलेट पर भाप तापमान को निर्धारित मूल्य पर स्थिर करने के लिए समायोजित करने के साधन हैं।पानी के छिड़काव या सतह प्रकार के तापमान को कम करने वाला उपकरण सीधे भाप के तापमान को विनियमित करने के लिए प्रयोग किया जाता हैओवन में धुआं गैस का तापमान दोलन करने वाले बर्नर द्वारा बदला जाता है। सुपरहीटर का गर्मी अवशोषण धुआं गैस के पुनर्मूल्यांकन द्वारा समायोजित किया जाता है (कैटर का भाप तापमान विनियमन देखें) ।जब बॉयलर लोड बढ़ाया जाता है, प्रवाह सुपरहीटर के इनपुट और आउटपुट पर भाप का तापमान बढ़ता है और रेडिएंट सुपरहीटर का तापमान कम हो जाता है।उज्ज्वल प्रकार और अर्ध उज्ज्वल प्रकार के सुपरहीटर को संयोजित और उचित रूप से विन्यस्त किया गया है, लोड और दहन की स्थिति में परिवर्तन होने पर आउटलेट वाष्प तापमान परिवर्तन छोटा हो सकता है।सुपरहीटर ट्यूब समूह में प्रत्येक समानांतर ट्यूब की गर्मी अवशोषण और भाप प्रवाह संचालन के दौरान अलग हैंविभिन्न पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह के भाप भट्ठी के बाहर कलेक्टर बॉक्स के साथ मिश्रित किया जाता है और पाइप के बीच अत्यधिक तापमान अंतर से बचने के लिए भाप पाइप के साथ स्थानांतरित किया जाता है.
एचडी बॉयलर कक्षा में सर्वश्रेष्ठ सुविधा प्रदान करता है, जिसमें
- 200,000 वर्ग मीटर का निर्माण क्षेत्र
- 150 इंजीनियर
- 600 कोडित वेल्डर
- 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर-III के प्रशिक्षकों सहित)
- ग्रेड-एबॉयलर के डिजाइन और निर्माण के लिए लाइसेंस (गुणवत्ता पर्यवेक्षण और निरीक्षण के राज्य प्रशासन द्वारा जारी)
- आईएसओ 90001:2008गुणवत्ता प्रणाली
- एएसएमईउपयोगिता बॉयलर का प्रमाण पत्र
- एएसएमईएस, यूऔरनोटःमुद्रण प्राधिकरण
