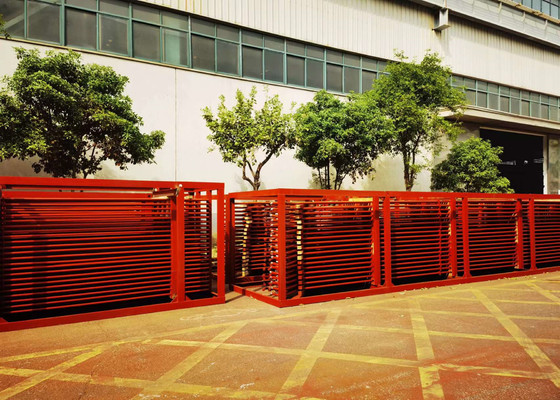

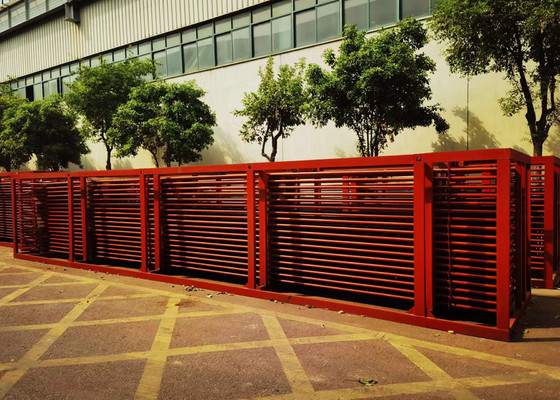

50 मिमी ट्यूब व्यास स्टीम बॉयलर सुपरहीटर अर्थशास्त्री कार्बन स्टील

बॉयलर सुपरहीटर के साथ इष्टतम भाप सुपरहीटिंग के लिए दहन गर्मी का उपयोग करें

विवरण

(1) सैंको लगातार सुरक्षित और लागत प्रभावी तरीकों का उपयोग करके बॉयलर इकोनाइज़र की सफल स्थापना करता है।ईकोनाइज़र ईंधन दक्षता बढ़ाकर और भाप उत्पादन और प्रतिक्रिया समय में सुधार करके बॉयलर के प्रदर्शन में सुधार करते हैं.

(2) हम आपको मौजूदा बॉयलर सिस्टम की स्थापना या परिष्करण की प्रक्रिया के माध्यम से मार्गदर्शन कर सकते हैं।

हमारे विशेषज्ञ बॉयलर इकोनाइज़र और अपशिष्ट गर्मी वसूली प्रणाली की स्थापना आपकी समग्र ईंधन आवश्यकताओं को कम कर सकती है, उत्सर्जन को कम कर सकती है, और अंततः आपके बॉयलर संचालन लागत को कम कर सकती है।

विवरण

• सुपरहीटिंग से समग्र दक्षता बढ़ जाती है और टरबाइन के अंतिम चरणों में बहुत अधिक संघनक से बचा जाता है जिससे ब्लेड कटाव से बचा जाता है।
•भट्ठी से निकलने वाली दहन गैसों की गर्मी का उपयोग भाप से नमी निकालने और भाप को अति गर्म करने के लिए किया जाता है।
•सुपर हीटर में आमतौर पर एक या एक से अधिक रिटर्न वक्रों के साथ समानांतर में कई ट्यूब सर्किट होते हैं, जो हेडर के बीच जुड़े होते हैं।
•गर्म गैसों से ऊष्मा को उच्च तापमान पर सुपरहीटर में भाप में स्थानांतरित किया जाता है।
•इसलिए ट्यूब की दीवार के तनाव को कम करने के लिए सुपरहीटर के प्रोमरी सेक्शन को काउंटरफ्लो और सेकेंडरी सेक्शन को समानांतर प्रवाह में रखा गया है।

प्रकार और विशेषताएं

सुपरहीटर को हीट ट्रांसफर मोड के अनुसार कन्वेक्शन प्रकार, विकिरण प्रकार और आधा विकिरण प्रकार में विभाजित किया जा सकता है।संरचनात्मक विशेषताओं के अनुसार सर्पेंटिन ट्यूब प्रकार में विभाजित किया जा सकता है, स्क्रीन प्रकार, दीवार प्रकार और पैकेज दीवार प्रकार. वे कई समानांतर पाइपों और एक इनलेट और आउटलेट हेडर से बने होते हैं। पाइप का बाहरी व्यास एक है।

आम तौर पर 30 ~ 60 मिमी. सबसे आम प्रकार के प्रवाह सुपरहीटर सर्पिन ट्यूब है. यह एक अधिक गहन ट्यूब समूह है, 450 ~ 1000 °C धुआं गैस तापमान के धुआं में सजाने,ऊर्ध्वाधर और पार्श्व क्षरण की धुआं गैस- धुआं गैस मुख्य रूप से संवहन द्वारा पाइप में गर्मी स्थानांतरित करती है, और कुछ गर्मी विकिरण द्वारा अवशोषित होती है। प्लेट प्रकार के सुपरहीटर में कई ट्यूब स्क्रीन होते हैं,भट्ठी के ऊपरी भाग में या आउटलेट पर व्यवस्थित, जो कि विकिरण या अर्ध विकिरण प्रकार के सुपरहीटर से संबंधित है। पूर्व में भट्ठी की लौ से विकिरण गर्मी अवशोषित होती है, जबकि उत्तरार्द्ध में कुछ संवहन गर्मी भी अवशोषित होती है।10 एमपीए से अधिक बिजली संयंत्र के बॉयलरों में, दोनों स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए उपयोग किया जाता है। भट्ठी की आंतरिक दीवार पर लागू दीवार सुपरहीटर विकिरण सुपरहीटर है,जिसका प्रयोग शायद ही कभी किया जाता हैदीवार पर लगाए गए सुपरहीटर का उपयोग बड़े क्षमता वाले बिजली संयंत्र के बॉयलर में भट्ठी के शीर्ष और संवहन धुएं की दीवार बनाने के लिए किया जाता है। चित्र में कई सुपरहीटर की व्यवस्था दिखाई गई है।सुपरहीटर के साथ छोटे क्षमता वाले औद्योगिक बॉयलर केवल एकल चरण सुपरहीटर के साथ आवश्यकताओं को पूरा कर सकते हैं.

कार्य

बॉयलर के परिचालन स्थितियों में परिवर्तन, जैसे कि भार ऊंचाई, ईंधन परिवर्तन और दहन परिचालन स्थितियां, सभी सुपरहीटर के आउटलेट पर भाप के तापमान पर प्रभाव डालती हैं।अतः, बिजली संयंत्र में बॉयलर के आउटलेट पर भाप तापमान को निर्धारित मूल्य पर स्थिर करने के लिए समायोजित करने के साधन हैं।पानी के छिड़काव या सतह प्रकार के तापमान को कम करने वाला उपकरण सीधे भाप के तापमान को विनियमित करने के लिए प्रयोग किया जाता हैओवन में धुआं गैस का तापमान दोलन करने वाले बर्नर द्वारा बदला जाता है। सुपरहीटर का गर्मी अवशोषण धुआं गैस के पुनर्मूल्यांकन द्वारा समायोजित किया जाता है (कैटर का भाप तापमान विनियमन देखें) ।जब बॉयलर लोड बढ़ाया जाता है, प्रवाह सुपरहीटर के इनपुट और आउटपुट पर भाप का तापमान बढ़ता है और रेडिएंट सुपरहीटर का तापमान कम हो जाता है।उज्ज्वल प्रकार और अर्ध उज्ज्वल प्रकार के सुपरहीटर को संयोजित और उचित रूप से विन्यस्त किया गया है, लोड और दहन की स्थिति में परिवर्तन होने पर आउटलेट वाष्प तापमान परिवर्तन छोटा हो सकता है।सुपरहीटर ट्यूब समूह में प्रत्येक समानांतर ट्यूब की गर्मी अवशोषण और भाप प्रवाह संचालन के दौरान अलग हैंविभिन्न पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह के भाप भट्ठी के बाहर कलेक्टर बॉक्स के साथ मिश्रित किया जाता है और पाइप के बीच अत्यधिक तापमान अंतर से बचने के लिए भाप पाइप के साथ स्थानांतरित किया जाता है.

एचडी बॉयलर कक्षा में सर्वश्रेष्ठ सुविधा प्रदान करता है, जिसमें

• 200,000 वर्ग मीटर का निर्माण क्षेत्र
• 150 इंजीनियर
• 600 कोडित वेल्डर
• 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर-III के प्रशिक्षकों सहित)
• ग्रेड-एबॉयलर के डिजाइन और निर्माण के लिए लाइसेंस (गुणवत्ता पर्यवेक्षण और निरीक्षण के राज्य प्रशासन द्वारा जारी)
• आईएसओ 90001:2008गुणवत्ता प्रणाली
• एएसएमईउपयोगिता बॉयलर का प्रमाण पत्र
• एएसएमईएस, यूऔरनोटःमुद्रण प्राधिकरण
