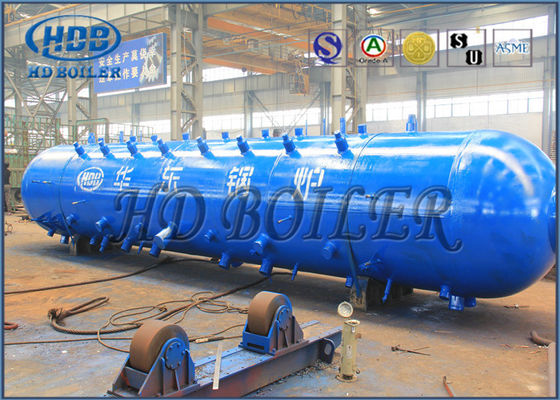

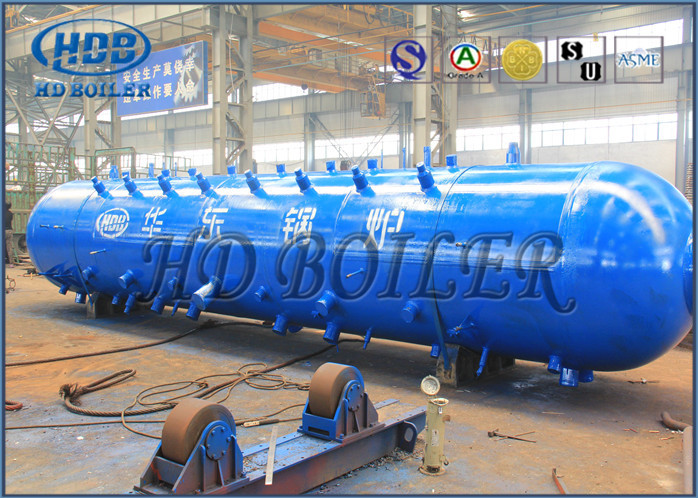

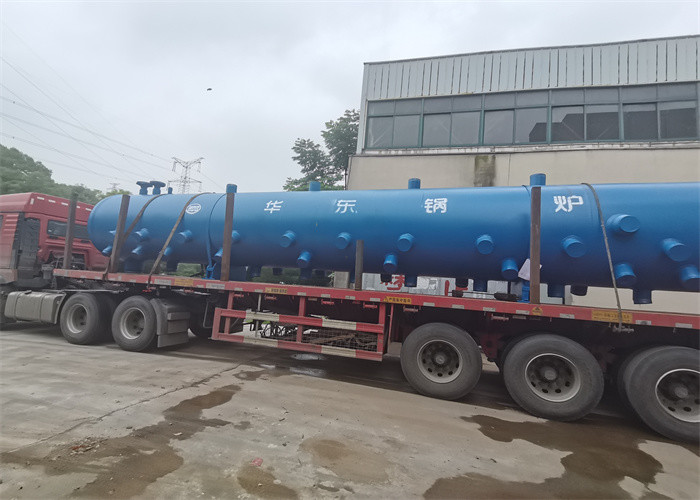

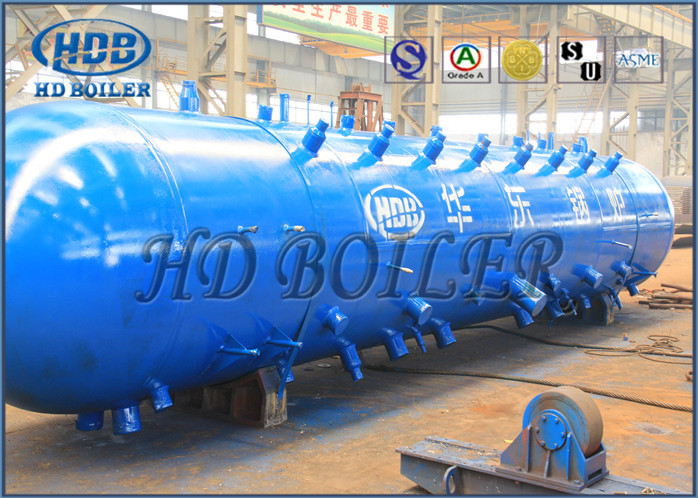

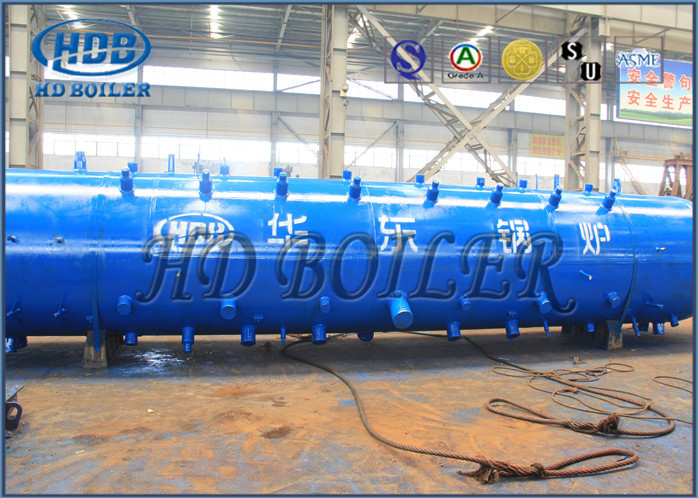

औद्योगिक एफबीसी मिट्टी भाप बॉयलर भाप ड्रम कार्बन मिश्र धातु स्टील
Product Details
| अनुप्रयोगों की श्रेणी: | औद्योगिक | डिज़ाइन तापमान: | 300 ℃ |
|---|---|---|---|
| आवेदन: | बॉयलर प्रणाली और औद्योगिक प्रणाली | दबाव: | उच्च / निम्न दबाव |
| रंग: | अनुकूलन | प्रकार: | प्राकृतिक परिसंचरण / एक बार के माध्यम से |
| प्रमुखता देना |
एफबीसी बॉयलर स्टीम ड्रम,औद्योगिक बॉयलर स्टीम ड्रम,बॉयलर कीचड़ ड्रम और भाप ड्रम |
||
Product Description
विभिन्न आवश्यकताओं के लिए बॉयलर स्टीम ड्रम कार्बन और मिश्र धातु स्टील विकल्प
विवरण
एक स्टीम ड्रम एक मानक विशेषता हैपानी के ट्यूब बॉयलरयह पानी के ट्यूबों के ऊपरी छोर पर पानी/भाप का एक जलाशय है। ड्रम पानी के ट्यूबों में उत्पन्न भाप को संग्रहीत करता है और एक चरण-वाष्प/पानी मिश्रण के लिए विभाजकगर्म और ठंडे पानी के बीच घनत्व में अंतर "गर्म" पानी/और संतृप्त भाप को भाप-ड्रम में जमा करने में मदद करता है।
ड्रम प्राकृतिक परिसंचरण बॉयलर का सबसे महत्वपूर्ण घटक है। ड्रम बॉयलर के सामान्य जल परिसंचरण और सुरक्षा की गारंटी दे सकता है।
तकनीकी पैरामीटरः
| सामग्री | स्टेनलेस स्टील |
| प्रकार | एफबीसी, अपशिष्ट गर्मी वसूली, ग्रिट फायर किया |
| प्रकार | पानी की नली |
| लाभ | उन्नत वेल्डिंग, सुरक्षित और विश्वसनीय संचालन |
| टिप्पणियाँ | अनुकूलित आदेश भी स्वीकार किए जाते हैं। |
| उत्पाद का नाम | बॉयलर स्टीम ड्रम (स्टीम वाटर सेपरेटर) |
| लागू क्षेत्र | प्राकृतिक परिसंचरण बॉयलर |
| ड्रम शेल प्लेट सामग्री |
कार्बन स्टीलः Q245R, P265GH, SA516-Gr.60/65/70 - मिश्र धातु स्टीलः Q345R, Q375R, 15CrMoR, 12Cr1MoVR, P355GH, DIWA353 |
| ड्रम हेड सामग्री | शेल के समान |
| नोजल ट्यूब सामग्री | डिजाइन के अनुसार |
| मानक | चीन GB, ASME, EN |
| निर्माता का ग्रेड | चीन A ग्रेड, ABS प्रमाणित, TUV प्रमाणित |
| कार्य तापमान | नामित दबाव पर संतृप्ति तापमान |
| कार्य दबाव | 1.6 एमपीए ~ 22.5 एमपीए |
|
शेल प्लेट की मोटाई (ड्रम दीवार मोटाई) |
≤ 150 मिमी |
| ड्रम व्यास | ≤3,200 मिमी |
| ड्रम की लंबाई | ≤25,000 मिमी |
| वेल्डिंग |
- शेलः एसएमएडब्ल्यू, एसएडब्ल्यू - नोजल ट्यूबः GTAW (TIG), SMAW |
| वेल्डिंग एनडीटी |
- शेल अनुदैर्ध्य सीम: 100% आरटी, 100% यूटी - शेल परिधि सीम: 100% आरटी, 15% यूटी - नोजल ट्यूब कोण सीमः 100% UT, 100% MT |
1पूरी तरह से स्वचालित संचालन, सुरक्षित और विश्वसनीय, विभिन्न प्रकार के बॉयलर नियंत्रण और सुरक्षा उपकरणों, वाष्प दबाव, जल दबाव और स्वचालित नियंत्रण प्रणालियों के साथ जलने के साथ।गर्म पानी के बॉयलर भी प्रक्रिया नियंत्रण और तापमान और समय नियंत्रण के साथ सुसज्जित है.
2संचालन और रखरखाव में आसान, श्रम-बचत।
3. आयातित ब्रांड-नाम बर्नर, ईंधन पूर्ण दहन और ऊर्जा संरक्षण, पर्यावरण संरक्षण से लैस।
4बंद दहन-व्यापी बॉयलर रूम, प्रदूषण मुक्त, अच्छी तरह से दिखने वाला और साफ।
5संकुचित संरचना, आसान स्थापना।
बॉयलर हेडर में वाटर वॉल हेडर, सुपर हीटर हेडर, इकोनॉमिज़र हेडर आदि होते हैं, यह संग्रह, मिश्रण, पुनः वितरण कार्य माध्यम के रूप में कार्य करता है, संरचना के रूप में,इसे अंत कवर प्रकार (अंत घेर) और गर्दन नीचे प्रकार के रूप में वर्गीकृत किया जा सकता है.
हेडर में हेडर बॉडी (बड़े व्यास की सीमलेस स्टील ट्यूब ), एंड कवर (बंद), ट्यूब ज्वाइंट, हैंड होल, थर्मोमीटर सॉकेट आदि होते हैं।और 100% योग्य उत्पादों की गारंटी के लिए वेल्डिंग प्रक्रिया के रूप में वेल्डिंग जांच सख्ती से आगे बढ़ा है.
ड्रम एक बेलनाकार दबाव पात्र है जिसका उपयोग वाटर ट्यूब बॉयलर में वाष्प जल पृथक्करण और वाष्प शुद्धिकरण के लिए किया जाता है।इसका मुख्य कार्य इकोनॉमिज़र से पानी प्राप्त करना है।, भाप और पानी को अलग करें, सर्कुलेशन सर्किट में पानी की आपूर्ति करें और सुपरहीटर में संतृप्त भाप वितरित करें।जिसमें गर्मी और कार्यशील माध्यम भंडारण की एक निश्चित मात्रा हैयह काम करने की स्थिति में परिवर्तन होने पर भाप के दबाव परिवर्तन की गति को धीमा कर सकता है, और एक निश्चित बफर भूमिका निभा सकता है जब फ़ीड वाटर और लोड थोड़े समय के लिए समन्वित नहीं होते हैं।ड्रम भाप पानी अलग करने के लिए आंतरिक उपकरणों से लैस है, भाप की सफाई, बॉयलर में खुराक और निरंतर ब्लोडाउन भाप की गुणवत्ता सुनिश्चित करने के लिए, जैसा कि चित्र में दिखाया गया है।
ड्रम सबसे भारी और महंगी मोटी दीवार दबाव असर भाग बॉयलर में है। ड्रम न केवल उच्च आंतरिक दबाव सहन करता है,लेकिन यह भी परिचालन की स्थितियों के परिवर्तन और दीवार तापमान के उतार-चढ़ाव के कारण थर्मल तनाव पैदा करता हैइसलिए, काम करने की स्थिति खराब है और परिचालन स्थितियों की प्रभावी निगरानी की आवश्यकता है।
वाष्प-पानी पृथक्करण का विवरण
प्राथमिक वाष्प-पानी पृथक्करणपानी से लगभग सभी भाप को हटा देता है ताकि बहुत कम भाप आउटलेट कनेक्शन (नीचे आने वाला) के माध्यम से गर्म ट्यूबों की ओर ड्रम तल से फिर से सर्कुलेट हो।
द्वितीयक पृथक्करण पर, वाष्प को अंतिम पानी की बूंदों को हटाने के लिए विभाजक या स्क्रबर तत्वों (आमतौर पर करीब से स्थित लहराती समानांतर प्लेटों) के एक द्वितीयक चरण के माध्यम से पारित किया जाता है।इसके बाद विभिन्न बंदरगाहों से भाप निकल जाती है.
| उत्पाद का नाम | |
| भाप क्षमता | 6-30 टन वाष्प प्रति घंटा |
| बॉयलर शक्ति | 30-1300hp |
| कार्य दबाव | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| भाप का तापमान | 193°C, 204°C, 226°C |
| ताप दक्षता | 95% |
| परिचालन नियंत्रण | बुद्धिमान पीएलसी नियंत्रण |
तकनीकी मापदंड
| आइटम मॉडल | डबल ड्रम क्षैतिज अपशिष्ट तेल प्राकृतिक गैस भाप बॉयलर | |||||||||
| भाप की नाममात्र क्षमता (टन/घंटा) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| भाप का नामित दबाव एमपीए | 1.25/1.6/2.5 | |||||||||
| भाप का नामित तापमान °C | 194/203/225/400 | |||||||||
| डिजाइन दक्षता % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| फ़ीड पानी का तापमान °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| उपलब्ध ईंधन | डीजल / भारी तेल / प्राकृतिक गैस / एलपीजी | |||||||||
| ईंधन की खपत | डीजल किलो/घंटा | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| प्राकृतिक गैस Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| कुल आयाम | लम्बाई m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| चौड़ाई m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| ऊंचाई m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
डिजाइन और विनिर्माण क्षमता
1दो स्वचालित कोइलर उत्पादन लाइनें
2. न्यूनतम झुकने त्रिज्या 0.6D के लिए गर्म झुकने
3क्षैतिज और ऊर्ध्वाधर पैनल झुकने मशीनों के साथ झुकने वाली झिल्ली दीवार ट्यूब
41000 मेगावाट तक के बिजली संयंत्र के बॉयलरों के लिए पैनल निर्माण
5सीएफबी बॉयलर साइक्लोन सेपरेटर का निर्माण
6. चीनी मानकों (GB), अमेरिकी मानकों (ASME), या यूरोपीय संघ के मानक (EN) के अनुसार हेडर का निर्माण
710 भट्टियों सहित गर्मी उपचार उपकरण की विस्तृत श्रृंखला, जो सामान्यीकरण और टेम्परिंग प्रदान करती है
