ऊपरी भाप बॉयलर पानी ड्रम उच्च दबाव ASME मानक
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SANCO |
| प्रमाणन | ASME, ISO, GRADE A, EN |
| मॉडल संख्या | बॉयलर स्टीम ड्रम |
| न्यूनतम आदेश मात्रा | 20 टी |
| मूल्य | बातचीत योग्य |

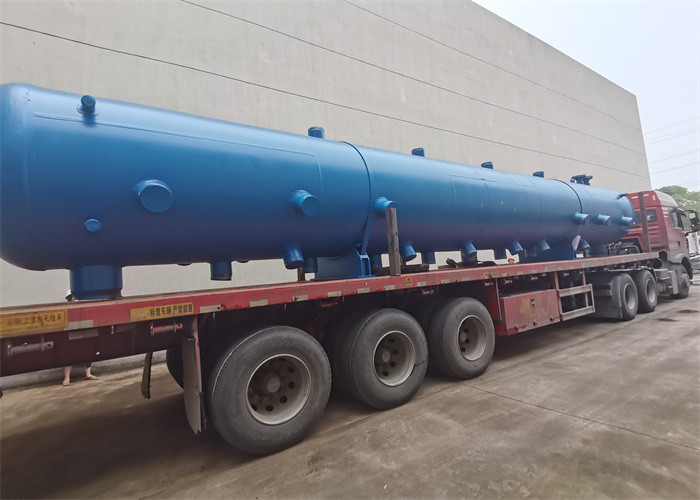

| पैकेजिंग विवरण | समुद्री पैकिंग |
| प्रसव के समय | 120 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 800 टन/माह |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| अनुप्रयोगों की श्रेणी | औद्योगिक | डिज़ाइन तापमान | 300 ℃ |
|---|---|---|---|
| आवेदन | बॉयलर प्रणाली और औद्योगिक प्रणाली | दबाव | उच्च / निम्न दबाव |
| रंग | अनुकूलन | प्रकार | प्राकृतिक परिसंचरण / एक बार के माध्यम से |
| प्रमुखता देना | ऊपरी स्टीम बॉयलर पानी ड्रम,एएसएमई मानक बॉयलर पानी ड्रम,एएसएमई मानक बॉयलर ड्रम |
||
उत्पाद विवरण
कार्बन या मिश्र धातु इस्पात खोल प्लेट सामग्री के साथ बॉयलर भाप ड्रम
पानी के ट्यूब बॉयलर में ऊपरी ड्रम (बॉयलर स्टीम ड्रम) पानी से भाप को अलग करने के लिए प्रदान करता है।यह भी डाउनकमर और राइजर ट्यूबों में तरल पदार्थ खोने के बिना लोड परिवर्तन के लिए एक गतिशील प्रतिक्रिया के लिए अनुमति देने के लिए तरल पदार्थ पकड़ क्षमता (आमतौर पर 10 से 60 सेकंड) प्रदान करता है.
वाष्प ड्रम का आकार वाष्प और पानी के बीच एक शुष्क संतृप्त वाष्प का उत्पादन करने के लिए एक स्वच्छ पृथक्करण के लिए आवश्यक मात्रा से निर्धारित होता है, यह पर्याप्त मात्रा में वाष्प भंडारण भी प्रदान करता है।भाप ड्रम को ऊपरी ड्रम भी कहा जाता है.
उत्पाद पैरामीटर
1पूरी तरह से स्वचालित संचालन, सुरक्षित और विश्वसनीय, विभिन्न प्रकार के बॉयलर नियंत्रण और सुरक्षा उपकरणों, वाष्प दबाव, जल दबाव और स्वचालित नियंत्रण प्रणालियों के साथ जलने के साथ।गर्म पानी के बॉयलर भी प्रक्रिया नियंत्रण और तापमान और समय नियंत्रण के साथ सुसज्जित है.
2संचालन और रखरखाव में आसान, श्रम-बचत।
3. आयातित ब्रांड-नाम बर्नर, ईंधन पूर्ण दहन और ऊर्जा संरक्षण, पर्यावरण संरक्षण से लैस।
4बंद दहन-व्यापी बॉयलर रूम, प्रदूषण मुक्त, अच्छी तरह से दिखने वाला और साफ।
5संकुचित संरचना, आसान स्थापना।
बॉयलर हेडर में वाटर वॉल हेडर, सुपर हीटर हेडर, इकोनॉमिज़र हेडर आदि होते हैं, यह संग्रह, मिश्रण, पुनः वितरण कार्य माध्यम के रूप में कार्य करता है, संरचना के रूप में,इसे अंत कवर प्रकार (अंत घेर) और गर्दन नीचे प्रकार के रूप में वर्गीकृत किया जा सकता है.
हेडर में हेडर बॉडी (बड़े व्यास की सीमलेस स्टील ट्यूब ), एंड कवर (बंद), ट्यूब ज्वाइंट, हैंड होल, थर्मोमीटर सॉकेट आदि होते हैं।और 100% योग्य उत्पादों की गारंटी के लिए वेल्डिंग प्रक्रिया के रूप में वेल्डिंग जांच सख्ती से आगे बढ़ा है.
ड्रम एक बेलनाकार दबाव पात्र है जिसका उपयोग वाटर ट्यूब बॉयलर में वाष्प जल पृथक्करण और वाष्प शुद्धिकरण के लिए किया जाता है।इसका मुख्य कार्य इकोनॉमिज़र से पानी प्राप्त करना है।, भाप और पानी को अलग करें, सर्कुलेशन सर्किट में पानी की आपूर्ति करें और सुपरहीटर में संतृप्त भाप वितरित करें।जिसमें गर्मी और कार्यशील माध्यम भंडारण की एक निश्चित मात्रा हैयह काम करने की स्थिति में परिवर्तन होने पर भाप के दबाव परिवर्तन की गति को धीमा कर सकता है, और एक निश्चित बफर भूमिका निभा सकता है जब फ़ीड वाटर और लोड थोड़े समय के लिए समन्वित नहीं होते हैं।ड्रम भाप पानी अलग करने के लिए आंतरिक उपकरणों से लैस है, भाप की सफाई, बॉयलर में खुराक और निरंतर ब्लोडाउन भाप की गुणवत्ता सुनिश्चित करने के लिए, जैसा कि चित्र में दिखाया गया है।
ड्रम सबसे भारी और महंगी मोटी दीवार दबाव असर भाग बॉयलर में है। ड्रम न केवल उच्च आंतरिक दबाव सहन करता है,लेकिन यह भी परिचालन की स्थितियों के परिवर्तन और दीवार तापमान के उतार-चढ़ाव के कारण थर्मल तनाव पैदा करता हैइसलिए, काम करने की स्थिति खराब है और परिचालन स्थितियों की प्रभावी निगरानी की आवश्यकता है।
वाष्प-पानी पृथक्करण का विवरण
प्राथमिक वाष्प-पानी पृथक्करणपानी से लगभग सभी भाप को हटा देता है ताकि बहुत कम भाप आउटलेट कनेक्शन (नीचे आने वाला) के माध्यम से गर्म ट्यूबों की ओर ड्रम तल से फिर से सर्कुलेट हो।
द्वितीयक पृथक्करण पर, वाष्प को अंतिम पानी की बूंदों को हटाने के लिए विभाजक या स्क्रबर तत्वों (आमतौर पर करीब से स्थित लहराती समानांतर प्लेटों) के एक द्वितीयक चरण के माध्यम से पारित किया जाता है।इसके बाद विभिन्न बंदरगाहों से भाप निकल जाती है.
| उत्पाद का नाम | |
| भाप क्षमता | 6-30 टन वाष्प प्रति घंटा |
| बॉयलर शक्ति | 30-1300hp |
| कार्य दबाव | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| भाप का तापमान | 193°C, 204°C, 226°C |
| ताप दक्षता | 95% |
| परिचालन नियंत्रण | बुद्धिमान पीएलसी नियंत्रण |
तकनीकी मापदंड
| आइटम मॉडल | डबल ड्रम क्षैतिज अपशिष्ट तेल प्राकृतिक गैस भाप बॉयलर | |||||||||
| भाप की नाममात्र क्षमता (टन/घंटा) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| भाप का नामित दबाव एमपीए | 1.25/1.6/2.5 | |||||||||
| भाप का नामित तापमान °C | 194/203/225/400 | |||||||||
| डिजाइन दक्षता % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| फ़ीड पानी का तापमान °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| उपलब्ध ईंधन | डीजल / भारी तेल / प्राकृतिक गैस / एलपीजी | |||||||||
| ईंधन की खपत | डीजल किलो/घंटा | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| प्राकृतिक गैस Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| कुल आयाम | लम्बाई m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| चौड़ाई m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| ऊंचाई m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
डिजाइन और विनिर्माण क्षमता
1दो स्वचालित कोइलर उत्पादन लाइनें
2. न्यूनतम झुकने त्रिज्या 0.6D के लिए गर्म झुकने
3क्षैतिज और ऊर्ध्वाधर पैनल झुकने मशीनों के साथ झुकने वाली झिल्ली दीवार ट्यूब
41000 मेगावाट तक के बिजली संयंत्र के बॉयलरों के लिए पैनल निर्माण
5सीएफबी बॉयलर साइक्लोन सेपरेटर का निर्माण
6. चीनी मानकों (GB), अमेरिकी मानकों (ASME), या यूरोपीय संघ के मानक (EN) के अनुसार हेडर का निर्माण
710 भट्टियों सहित गर्मी उपचार उपकरण की विस्तृत श्रृंखला, जो सामान्यीकरण और टेम्परिंग प्रदान करती है
