अनुकूलित सुपरहीटर ट्यूब सर्पिल फिन ट्यूब बॉयलर स्पेयर पार्ट्स
Product Details
| ईंधन: | कोयला/गैस/तेल से चलने वाला, पानी का ताप | प्रकार: | उच्च आवृत्ति वेल्डिंग |
|---|---|---|---|
| अनुप्रयोगों की श्रेणी: | बिजली संयंत्र | विनिर्देश: | एएसएमई निरीक्षण |
| निरीक्षण: | एएसएमई निरीक्षण | ट्यूब का आयाम: | 38.1*3.2 |
| बॉयलर का ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | कीवर्ड: | कीवर्ड |
| कीवर्ड: | बॉयलर झिल्ली की दीवार | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील |
| प्रयोग: | पावर प्लांट / सीएफबी बॉयलर | ||
| प्रमुखता देना |
अनुकूलित सुपरहीटर ट्यूब,सर्पिल सुपरहीटर ट्यूब,अनुकूलित फिन ट्यूब बॉयलर |
||
Product Description
एस
उद्योग के लिए कार्बन स्टील सर्पिल बॉयलर स्पेयर पार्ट्स फिन ट्यूब
उत्पाद का परिचय

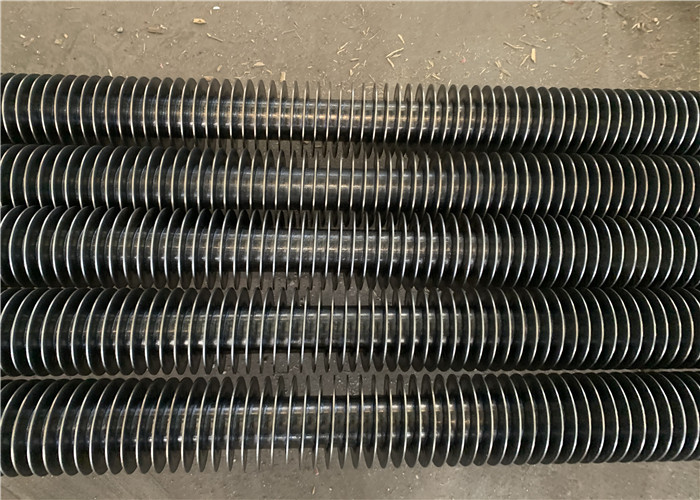

सर्पिल फिना ट्यूब सर्पिल फिना के साथ एक प्रकार का उच्च दक्षता वाला हीट ट्रांसफर तत्व है।
इसका गर्मी हस्तांतरण क्षेत्र प्रकाश ट्यूब के कई गुना से दर्जनों गुना है, गर्मी हस्तांतरण को मजबूत कर सकता है, प्रवाह प्रतिरोध को कम कर सकता है, धातु की खपत को कम कर सकता है,इस प्रकार हीट एक्सचेंजर उपकरण की अर्थव्यवस्था और परिचालन विश्वसनीयता में सुधार.
वर्तमान में विभिन्न बॉयलरों में सर्पिल फिन ट्यूब का व्यापक रूप से प्रयोग किया गया है।
सर्पिल फिनड ट्यूब को विभिन्न तरीकों से निर्मित किया जा सकता है।मुख्य रूप से हीट एक्सचेंजर उपकरण जैसे बॉयलर और प्रेशर कंटेनरों में इस्तेमाल होने वाले फिनाइड ट्यूब के लिए निम्नलिखित विनिर्माण विधियां हैं: उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिनड ट्यूब, ब्राज़िंग सर्पिल फिनड ट्यूब और इंटीग्रल सर्पिल फिनड ट्यूब।
एकीकृत सर्पिल फिन ट्यूब की विनिर्माण विधि, प्रदर्शन मूल्यांकन सूचकांक, अनुप्रयोग और लाभों का विस्तार से परिचय दिया गया है।
विशेषताएं
1) हीट ट्रांसफर प्रभाव को बेहतर बनाने के लिए प्रभावी स्थान में हीट ट्रांसफर क्षेत्र को बढ़ाया जाता है।
2) हीट ट्रांसफर सतह की मात्रा को कम करने के लिए कब्जा की गई जगह को कम करना, विशेष रूप से त्वरित लोडिंग बॉयलरों के लिए उपयुक्त है।
3) उपकरण लागत को कम करना और उपकरण सुरक्षा में सुधार करना।
4) पानी के दबाव में कमी के कारण परिचालन लागत कम हो जाती है।
5) पंख नली की कठोरता बढ़ जाती है, पाइप की भूकंप प्रतिरोधकता में सुधार होता है।
लाभ
वर्तमान में इस्तेमाल किए जाने वाले सर्पिल फिनाल्ड स्टील ट्यूब मुख्य रूप से घुमावदार प्रकार, उच्च आवृत्ति वेल्डिंग प्रकार और ब्रेजिंग प्रकार के सर्पिल फिनाल्ड स्टील ट्यूब हैं।
एकीकृत सर्पिल फिनड स्टील ट्यूब, इसकी लंबी सेवा जीवन, स्थिर गर्मी हस्तांतरण प्रदर्शन और स्पष्ट ऊर्जा बचत प्रभाव के साथ,उपरोक्त तीन प्रकार के सर्पिल फिनड स्टील ट्यूब का प्रतिस्थापन उत्पाद बन गया हैइसके लाभ निम्नलिखित पहलुओं में दिखाई देते हैंः
1. लंबी सेवा जीवन, जो घाव और वेल्डेड फिनड स्टील पाइप की 3 गुना से अधिक है।
2पंखुड़ी वाली जड़ और पाइप आर्क-कट होते हैं, और पंखुड़ी वाली सतह चिकनी होती है, पूरी तरह से राख जमा होने, अवरुद्ध होने,और अन्य पंख वाले पाइपों की अनफोल्ड करने योग्य पंख वाली जड़ के कारण स्लग का गठन.
3, गर्म लुढ़काव लुढ़काव प्रक्रिया का उपयोग, घनत्व, उपज शक्ति, तन्यता शक्ति और पहनने के प्रतिरोध की धातु संरचना में सुधार।
4चूंकि पंख और पाइप एकीकृत हैं और सर्पिल बैंड में वितरित हैं,सर्पिल फिनड स्टील पाइप की कुल असर क्षमता एक ही दीवार मोटाई और आंतरिक व्यास के साथ सीमलेस स्टील पाइप की तुलना में 3 गुना से अधिक है.
5, पहनने के प्रतिरोध, उच्च हवा की गति के कारण कोयले से चलने वाले बॉयलर संवहन हीटिंग सतह को हल करने के लिए, राख की एकाग्रता गंभीर समस्याओं को पहनती है।
(विशेष रूप से परिसंचारी द्रवयुक्त बिस्तर के बॉयलर)
6, एक संरचना के रूप में पंख और ट्यूब, पूरी तरह से पंख स्टील पाइप पंख और ट्यूब के अन्य रूपों को खत्म कर देता है क्योंकि दो शरीर संरचना संपर्क थर्मल प्रतिरोध को दूर नहीं कर सकती है,और पंख अनुदैर्ध्य अनुभाग के ट्रैपेज़ॉइड संरचना, ताकि पंख गर्मी हस्तांतरण दक्षता को अधिकतम किया जा सके।
7. एकीकृत सर्पिल फिन विस्तारित सतह हीट ट्रांसफर अपनाया जाता है. एक ही काम करने की स्थिति में, ट्यूब बंडल का हीट ट्रांसफर गुणांक 3.5-5 है।5 बार एक ही दीवार मोटाई और आंतरिक व्यास के निर्बाध स्टील ट्यूब की, और उसी विनिर्देश के वेल्डेड सर्पिल फिन स्टील ट्यूब का 2 गुना।
8, पंख और पाइप एक पूरे के रूप में संरचना, उच्च तापमान के लिए इस तरह इस्तेमाल किया, काम की जगह के बुरे वातावरण पंख ढीला होने के कारण पंख स्टील पाइप के अन्य रूपों में नहीं होगा,अस्थिर गर्मी हस्तांतरण प्रदर्शन घटना के कारण गिरना.
पैरामीटर
| पद | बेस ट्यूब ओवरडोज (मिमी) |
बेस ट्यूब की मोटाई (मिमी) | पंखुड़ी की ऊंचाई (मिमी) | पंख की मोटाई ((मिमी) | फिनाइट पिच ((मिमी) |
| रेंज | 25.4 मिमी ~1600 मिमी | 2.5 मिमी ~40 मिमी | 0.5 मिमी ~ 20.0 मिमी | 0.5 मिमी ~3.0 मिमी | 5 मिमी ~ 25.4 मिमी |
| सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील | ||||
| लम्बाई | 0 | ||||
कंपनी प्रोफ़ाइल
हमारे उत्पाद संयुक्त राज्य अमेरिका, ऑस्ट्रेलिया, वियतनाम, ईरान, पाकिस्तान, अल्बानिया, कंबोडिया, भारत, इंडोनेशिया, दक्षिण कोरिया, फिलीपींस, तुर्की, अरब, जर्मनी, रूस, चिली, सीरिया,थाईलैंड, बांग्लादेश, ऑस्ट्रेलिया, फ्रांस, अल्जीरिया, मंगोलिया और सिंगापुर, क्यूबा, इराक, इटली, स्पेन, जापान, यूगोस्लाविया, श्रीलंका, चेक गणराज्य, किर्गिस्तान, कनाडा, मलेशिया, यूनाइटेड किंगडम आदि।30 से अधिक देश.
