एएसएमई सीई मानक बॉयलर झिल्ली पानी की दीवार 90T/H सीएफबी बॉयलर कूलर
Product Details
| ईंधन: | कोयला/गैस/तेल से चलने वाला, पानी का ताप | प्रकार: | स्वचालित जलमग्न आर्क वेल्डिंग |
|---|---|---|---|
| अनुप्रयोगों की श्रेणी: | बिजली संयंत्र | विनिर्देश: | एएसएमई निरीक्षण |
| निरीक्षण: | एएसएमई निरीक्षण | ट्यूब का आयाम: | 38.1*3.2 |
| बॉयलर का ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | कीवर्ड: | कीवर्ड |
| कीवर्ड: | बॉयलर झिल्ली की दीवार | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील |
| प्रयोग: | पावर प्लांट / सीएफबी बॉयलर | ||
| प्रमुखता देना |
90T/H बॉयलर झिल्ली जल दीवार,एएसएमई बॉयलर झिल्ली दीवार,सीई मानक बॉयलर झिल्ली दीवार |
||
Product Description
एएसएमई या सीई मानक झिल्ली पानी की दीवार के 90 T/H सीएफबी बॉयलर पानी शीतलन प्रणाली
परिचय
एचडीबी उपयोगिता और औद्योगिक बॉयलरों के लिए प्रतिस्थापन दीवार पैनल, बर्नर उद्घाटन, निरीक्षण बंदरगाह और दरवाजे प्रदान करता है।हमारे झिल्ली पानी की दीवार हमारे उन्नत विनिर्माण इकाई में उच्च ग्रेड कच्चे माल और समकालीन उत्पादन उपकरण का उपयोग कर निर्मित कर रहे हैंप्रस्तावित रेंज हमारे सम्मानित ग्राहकों की आवश्यकताओं के अनुसार विभिन्न आकारों, आकारों और विनिर्देशों में उपलब्ध है। इसके अलावा, ये वादा किए गए समय सीमा के भीतर ग्राहकों को वितरित किए जाते हैं।

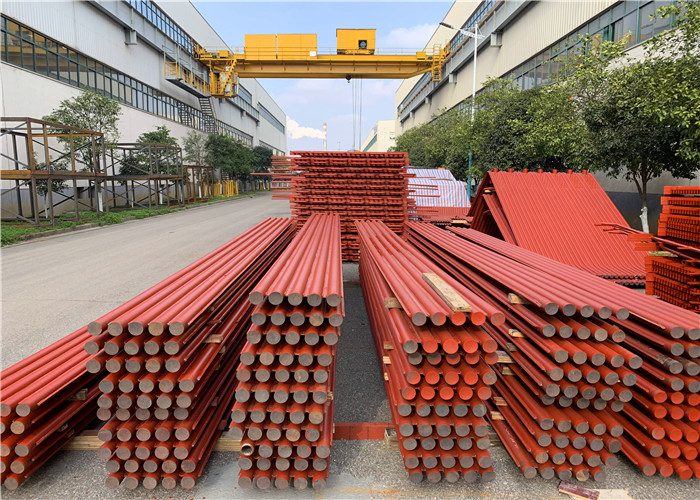

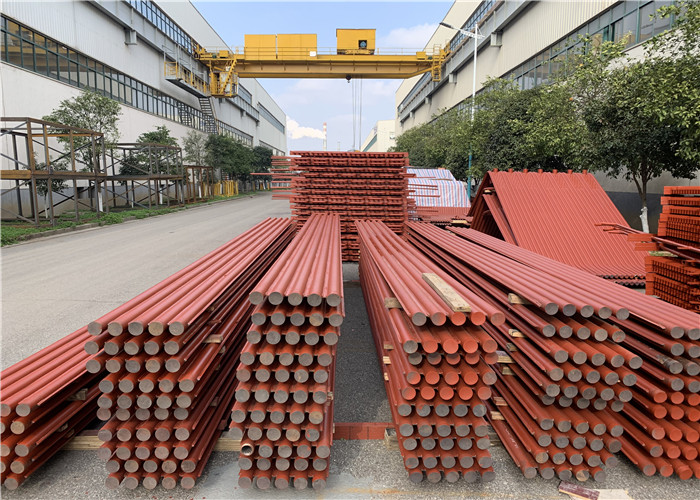

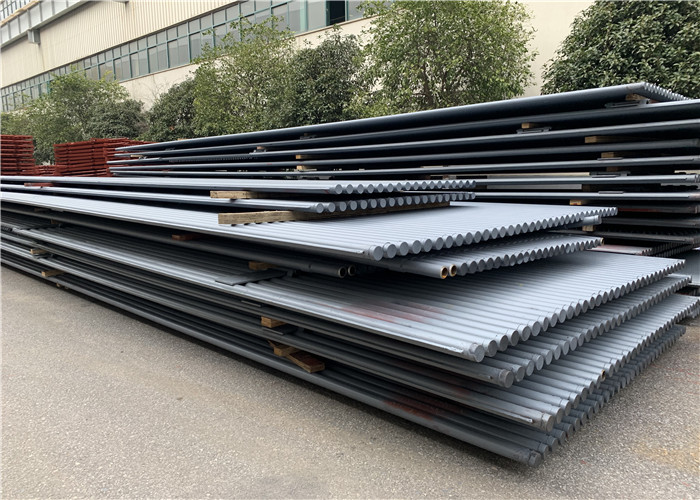

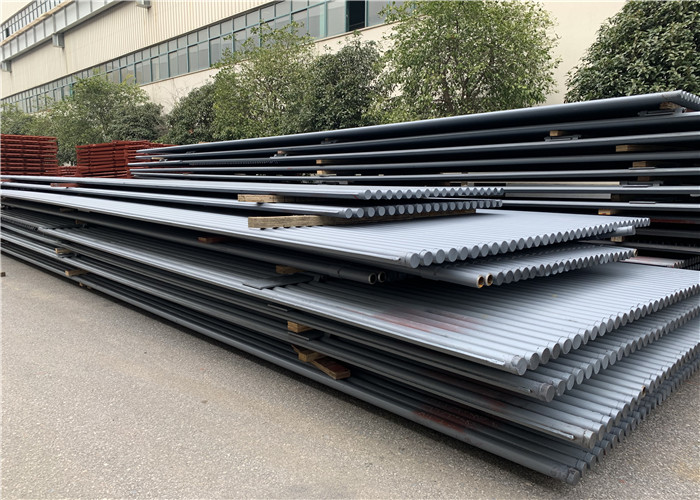

बॉयलर वाटर वॉल झिल्ली की दीवारें होती हैं जो ट्यूबों से बनी होती हैं जो बीच में धातु की पट्टी के साथ या बिना एक साथ वेल्डेड होती हैं। ये दीवारें कोयले के दहन कक्ष का संलग्नक बनाती हैं।पानी की दीवार ट्यूब भी वाष्पीकरण अनुभाग के रूप में जाना जाता हैइनमें पानी मुख्यतः तरल रूप में होता है जो बॉयलर में उठते ही धीरे-धीरे वाष्पित हो जाता है।
झिल्ली वाली जल दीवार के फायदे
1) भट्ठी की दीवार की लीकप्रूफनेस सुनिश्चित करना और दहन कक्ष के वायु लीक को कम करना।
2) दहन कक्ष का पूर्ण जल शीतलन प्राप्त करने के लिए, और अतिरिक्त आग लगाने की स्थिति में कोकिंग को रोकने के लिए बॉयलर सहायक उपकरण झिल्ली पानी की दीवार का लाभ है।
3) थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष का वार्मिंग तेज है और कूलिंग भी तेज है, जो बॉयलर को शुरू करने और भट्ठी को बंद करने के शीतलन समय को छोटा कर सकता है।
4) शीर्ष समर्थित पानी से ठंडा दीवार को अपनाना अच्छा है और यह बॉयलर फ्रेमवर्क के भार को कम कर सकता है, जो ओवरहैंग के लिए लाभदायक है।
5) नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6) कारखाने की प्रत्यक्ष बॉयलर झिल्ली जल दीवार बॉयलर भागों के प्रारंभिक संयोजन की डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
अतिरिक्त
| 1 | अपशिष्ट ताप वसूली बॉयलर में जल दीवार पैनलों का प्रयोग किया जाता है। |
| 2 | हम वाटर वॉल पैनल का निर्माण करते हैं, ये कार्बन स्टील के ट्यूबों से ग्राहकों के चित्र और विनिर्देशों के अनुसार निर्मित होते हैं। |
| 3 | विनिर्माण के दौरान मोड़े हुए भाग पर अंडाकार और पतला होने का विशेष ध्यान रखा जाता है। |
| 4 | हम वाटरवॉल पैनलों की व्यापक श्रृंखला का निर्माण और आपूर्ति कर रहे हैं। |
| 5 | हमारे द्वारा पेश किए जाने वाले ट्यूबों को एक बड़े आंतरिक दबाव का सामना करने के लिए जाना जाता है क्योंकि पंखुड़ी सामग्री की एक निरंतर पट्टी ट्यूब पर सर्पिल रूप से घुमाई जाती है। |
| 6 | इन ट्यूबों को समान रूप से गर्मी प्रदान करने के लिए जाना जाता है जिसके परिणामस्वरूप गर्मी उत्पादन में वृद्धि होती है। |
| 7 | बॉयलर में वाटर वॉल पैनल का मुख्य कार्य उच्च तापमान वाली लौ या धुएं से उत्पन्न गर्मी को अवशोषित करना और पाइपों में भाप या गर्म पानी उत्पन्न करना है।इस प्रकार कक्ष में तापमान को कम करने के लिए. |
आवेदन
| 1 | ऊर्जा की बचत पर्यावरण संरक्षण चीन आपूर्तिकर्ता सीएफबी बॉयलर के लिए झिल्ली पानी की दीवार झिल्ली की दीवारें हैं जो ट्यूबों से बनी होती हैं जो बीच में धातु की पट्टी के साथ या बिना एक साथ वेल्डेड होती हैं। |
| 2 | ये दीवारें कोयले के दहन कक्ष का संलग्नक बनाती हैं। |
| 3 | वाटर वॉल ट्यूबों को वाष्पीकरक खंड भी कहा जाता है; उनमें ज्यादातर तरल रूप में पानी होता है जो बॉयलर में उठते ही धीरे-धीरे वाष्पित हो जाता है। |
नोट
| 1 | यांत्रिक और गर्मी हस्तांतरण आवश्यकताओं को पूरा करने के लिए वेल्ड प्रवेश का नियंत्रण स्वीकार्य सहिष्णुता तक विरूपण का नियंत्रण। |
| 2 | वेल्डिंग और गर्मी उपचार के बाद पैनलों को नियमित रूप से कार्यशाला में सीधा करने की आवश्यकता होती है,प्रश्न यह है कि क्या तब दुकान सफल साइट स्थापना के लिए आवश्यक आयामी सहिष्णुता को पूरा कर सकती है?? |
| 3 | क्या मौजूदा दुकान हैंडलिंग प्रक्रियाओं का उपयोग अत्यधिक नियंत्रण के बिना किया जा सकता है जो लागत और समय-सीमा में वृद्धि करेगा? |
| 4 | वेल्डिंग प्रक्रिया के माध्यम से प्रीहीटिंग और इसके रखरखाव का महत्व कई हैंडलिंग और दुकान प्रसंस्करण समस्याओं का कारण बन सकता है जो लागत में काफी वृद्धि करेंगे। |
झिल्ली/पानी की दीवार सामग्री और व्यवस्थाः
भट्ठी और छत झिल्ली वाली जल दीवार से बनी होती है और ऊपरी हेडर के ऊपरी लटकने वाले सस्पेंडर द्वारा स्टील संरचना पर लटकती है।भट्ठी के क्रॉसिंग सतह 3170×5290mm2 है और शीर्ष भट्ठी की ऊंचाई 28877mm हैझिल्ली जल दीवार φ60×5 और 6×45 वेल्डिंग स्टील फ्लैट से बनी है। दहन कक्ष φ60×4 स्टील ट्यूब से बना है और ज्वलनशील सामग्री को कसने के लिए पिन के साथ वेल्डेड है।दहन कक्ष के ऊपरी भाग भट्ठी झिल्ली पानी की दीवार के साथ जुड़ा हुआ हैनिचला भाग जल शीतलन वायु कक्ष और जल शीतलन वायु वितरक से जुड़ा होता है।पानी ठंडा हवा कक्ष φ60 स्टील ट्यूब से बना है और ज्वालामुखी सामग्री को कसने के लिए पिन के साथ वेल्डेड हैपानी ठंडा करने वाला डिस्ट्रीब्यूटर φ60 स्टील ट्यूब और 6X45 स्टील फ्लैट से वेल्डेड है। स्टील फ्लैट पर छोटे छेद फनल कैप से जुड़ते हैं।
भट्ठी बाएं, दाएं, सामने और पीछे पानी के परिसंचरण सर्किट को विभाजित करती है। भाप अग्रणी ट्यूब φ133 × 5 और φ108 × 4.5 स्टील ट्यूब से बना है। डाउनकॉमर φ108 × 4.5 स्टील ट्यूब से बना है।आवधिक नीचे बहने के लिए निचले हेडर के नीचे ब्लोडाउन वाल्व स्थापित करें.
