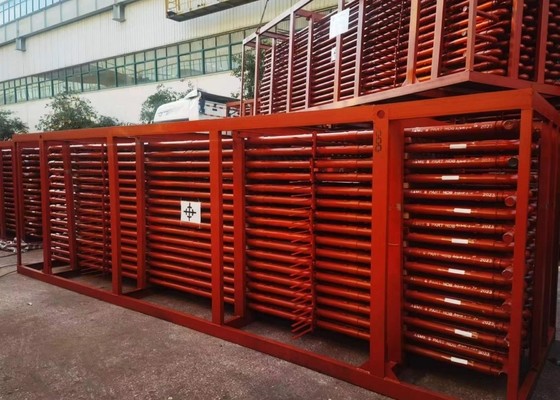

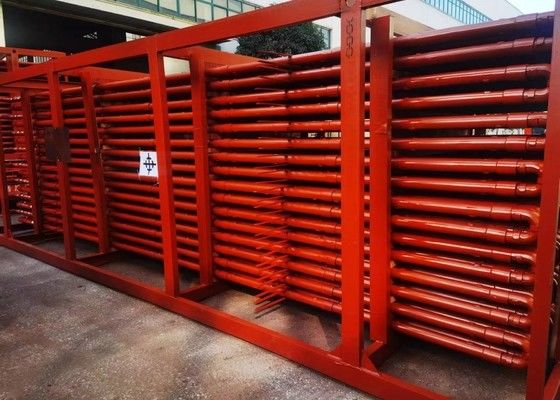

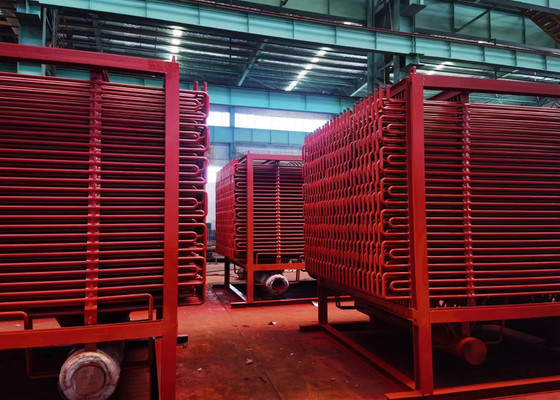

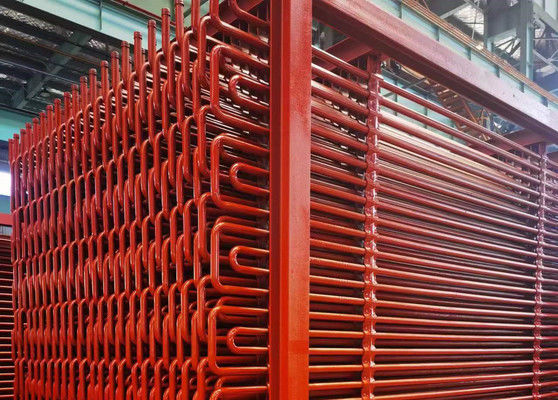

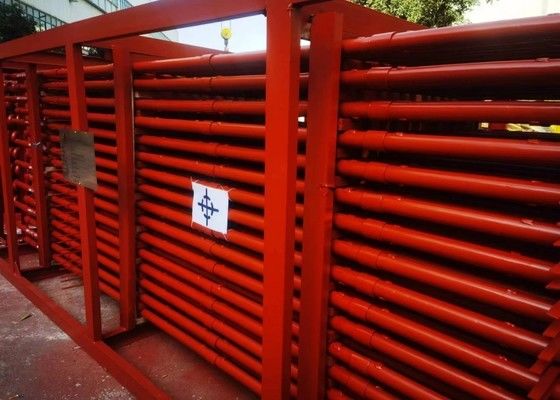

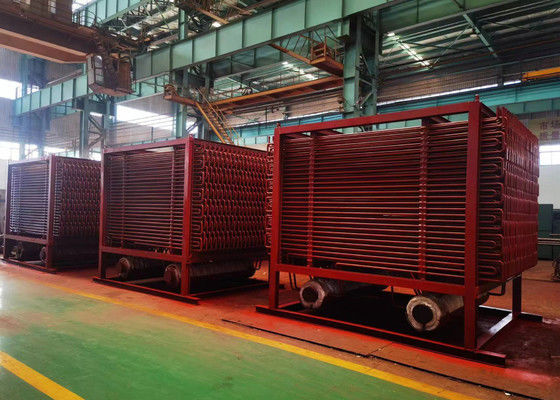

उच्च तापमान बॉयलर फ्लो गैस इकोनाइज़र ट्यूब सामग्री अनुकूलित
Product Details
| पॉर्डक्ट नाम: | बॉयलर इकोनोमाइज़र कॉइल्स | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| संरचना: | नंगे ट्यूब कनेक्शन | दबाव: | कम / उच्च दबाव |
| चित्रकला: | अनुकूलित | अनुप्रयोगों की श्रेणी: | पावर स्टेशन, औद्योगिक |
| प्रमुखता देना |
बॉयलर धुआं गैस इकोनॉमिज़र सामग्री,अनुकूलित बॉयलर धुआं गैस economizer,अर्थशास्त्री ट्यूब सामग्री |
||
Product Description
बॉयलर के लिए उच्च तापमान अर्थशास्त्री अनुकूलित सामग्री और विनिर्देश
उत्पाद का वर्णन
उत्पाद का परिचय
हम तीन प्रकार के बॉयलर इकोनाइज़र, नंगे ट्यूब इकोनाइज़र, एच फिन्डेड ट्यूब इकोनाइज़र और सर्पिल फिन्डेड ट्यूब इकोनाइज़र का निर्माण कर सकते हैं।एच-फिनड ट्यूब इकोनॉमाइज़र उच्च कुशल हीट एक्सचेंजर इकोनॉमाइज़र है जिसमें एच-फिनड ट्यूब शामिल हैं.
नंगे ट्यूब इकोनॉमिज़र की तुलना में, एच-फिन्ड ट्यूब इकोनॉमिज़र हीट एक्सचेंज क्षेत्र को बढ़ा सकता है और ट्यूबों की संख्या को कम कर सकता है।यह भी धुआं गैस प्रवाह गति और घर्षण को कम करने के लिए धुआं गैस प्रवाह क्षेत्र में वृद्धि कर सकते हैं.
एच-फिनड ट्यूब को डबल एच-फिनड ट्यूब के रूप में बनाया जा सकता है, जिसमें लंबी ट्यूब पंक्ति फिट होने के लिए उच्च कठोरता है।
सर्पिल फिनाइड इकोनॉमाइज़र एक नया डिजाइन किया गया हीट ट्रांसफर उपकरण है, जिसमें गंभीर घर्षण और कम सेवा समय को दूर करने के लिए सर्पिल फिनाइड ट्यूब होते हैं।
विनिर्देश
| विवरण | बॉयलर इकोनाइज़र |
| सामग्री | मिश्र धातु स्टील ((SA213T22), कार्बन स्टील ((SA210C)) आदि |
| सामग्री मानक | ASTM, EN या ISO आदि |
| आयाम | अनुकूलन |
| वजन | न्यूनतमः 10 टन अधिकतमः 200 टन |
|
उत्पादन प्रक्रिया |
सामग्री→इंगोट → हॉट/कोल्ड-रोलिंग→ हीट ट्रीटमेंट (नॉर्मलाइजिंग+टेम्परिंग) → इंस्पेक्शन →बेंडिंग ट्यूब→एसेम्ब्ली →इंस्पेक्शन →आरटी→हीट ट्रीटमेंट (एनीलिंग)→हाइड्रोलिक प्रेशर टेस्ट→पेंटिंग→पैकेजिंग |
तकनीकी विनिर्देश
1निर्माण संरचना
इसमें एच प्रकार के पंख वाले ट्यूबों, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक उपकरण शामिल हैं।
2संरचना व्यवस्था
पंक्तिबद्ध/विस्तारित व्यवस्था में।
कार्य
1.उच्च तापमान वाली गैस से गर्मी अवशोषित करें, निकास गैस का तापमान कम करें, गैस की खपत कम करें, ईंधन की बचत करें।
2स्टीम ड्रम में प्रवेश करने से पहले इनपुट पानी को इकोनाइज़र में गर्म किया जाता है, इसलिए हीटिंग सतह पर इनपुट पानी के गर्मी अवशोषण को कम करें,जो उच्च लागत वाष्पीकरण हीटिंग सतह और लागत की बचत के बजाय economizer का उपयोग कर सकते हैं.
3इकोनॉमिजर से इनफ्यूज पानी का तापमान बढ़ जाता है,जब इनफ्यूज पानी स्टीम ड्रम में प्रवेश करता है,तो दीवार तापमान विचलन कम हो जाता है,थर्मल तनाव कम हो जाता है और ड्रम का कार्य जीवन बढ़ जाता है।
विविधता
उपयोगिता बॉयलर अर्थशास्त्री
| 1 | एचडीबी उपयोगिता बॉयलरों के लिए इकोनॉमाइज़र का उत्पादन करता है, जिसमें बॉयलर के उच्च दबाव वाले भाप से बिजली का उत्पादन करने के लिए कोयले, लकड़ी, तेल या अन्य ठोस ईंधन से ईंधन वाले बॉयलर शामिल हैं। |
| 2 | ये अर्थशास्त्री आमतौर पर बॉयलर के पीछे के पास में स्थित होते हैं और ट्यूबों के क्षैतिज रूप से चलने के साथ उन्मुख होते हैं।बॉयलर फ़ीडवाटर गैस प्रवाह के विपरीत दिशा में इकोनॉमिज़र सर्किट के माध्यम से चलता है (विरोधी प्रवाह कहा जाता है). |
| 3 | आमतौर पर राख को कम से कम करने के लिए नंगे ट्यूबों का उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने इकोनॉमाइज़र को फिनाइड ट्यूबों के साथ डिजाइन करते हैं, या तो सर्पिल या लंबे फिनाइड। |
| 4 | एचडीबी या तो नंगे, सर्पिल फिनड, या लंबे फिनड ट्यूबों के साथ इकोनॉमाइज़र तत्वों का उत्पादन कर सकता है, और यदि आप पसंद करते हैं, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक के लिए फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर इकोनाइज़रों के लिए प्रतिस्थापन हेडर भी बना सकता है. |
पैकेज बॉयलर इकोनाइज़र
| 1 | एचडीबी के पास अद्वितीय विनिर्माण क्षमताएं हैं जिनका उपयोग ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनाइज़र और सुपरहीटर डिजाइन करते समय करते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण दक्षता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, एक कम मूल्य वाला उत्पाद। |
| 3 | एचडीबी अपनी क्षमताओं का उपयोग ट्यूबों को फिन और बेंड करने के लिए करता है, हेडरों को मशीनीकृत और निर्मित करता है, ट्यूब शीटों को ड्रिल करता है, सभी आवरण सामग्री को काटता है और तैयार करता है,और सभी दबाव भाग और आवरण वेल्ड प्रदर्शन. |
| 4 | इससे एचडीबी को विनिर्माण अनुक्रम और कार्यक्रम पर अधिक नियंत्रण प्राप्त हुआ है जिससे हमें समय पर वितरण प्रदर्शन का उल्लेखनीय रिकॉर्ड हासिल करने में मदद मिली है। |
एचआरएसजी इकोनॉमाइज़र
| 1 | आज के एचआरएसजी मॉड्यूलों के अर्थशास्त्री लंबवत लटकने वाले फ्यूटोब के साथ कॉन्फ़िगर किए जाते हैं।एचडीबी ने लगभग सभी एचआरएसजी ओईएम कंपनियों के लिए इकोनॉमाइज़र कॉइल का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है. |
| 2 | कई मामलों में, उपयोगिताएं हेडर और ट्यूब झुकने के अंदर प्रवाह त्वरित संक्षारण (एफएसी) का विरोध करने में मदद करने के लिए अपने इकोनॉमाइज़र को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करना चाहती हैं। |
| 3 | एचडीबी इकोनाइज़र निर्माण के लिए एक स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और सभी दबाव भाग और लगाव वेल्डिंग करते हैं,और कुंडल बंडल को इकट्ठा करते हैं. |
*नोटःएचडी बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनॉमाइज़र को अनुकूलित कर सकता है।
परीक्षण
| 1 | नवीनतम प्रकार की 'यू' झुकने वाली मशीन का उपयोग ट्यूबों के सटीक ठंडे झुकने के लिए किया जाता है। |
| 2 | स्टेनलेस स्टील में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनाइज़र, बॉयलर ट्यूबों के लिए झुकना किया जाता है। |
| 3 | 'यू' झुकने के बाद ट्यूबों को हाइड्रो टेस्ट किया जाता है और यदि अनुरोध किया जाए तो तनाव को कम किया जाता है। |
| 4 | मोड़ भाग पर मोटाई में कमी निर्धारित करने के लिए भी मॉकअप टुकड़े तैयार किए जाते हैं। |
| 5 | घुमाव वाले भाग पर रंगाई के प्रवेश करने वाले पदार्थों का परीक्षण दरारों, दोषों या किसी प्रकार के दोषों का पता लगाने के लिए किया जाता है। |
| 6 | परिवहन के दौरान किसी भी प्रकार के क्षति को रोकने के लिए विशेष पैकिंग प्रदान की जाती है। |
