उच्च तापमान द्वितीयक सुपरहीटर बॉयलर सहायक उपकरण कॉइल सामग्री

बिजली संयंत्र के बॉयलर प्रतिस्थापन के लिए उच्च तापमान द्वितीयक सुपरहीटर कॉइल्स ASME मानक

सुपरहीटर और रीहीटर, बॉयलर सुपरहीटर कॉइल के लिए कस्टम घटक

सुपरहीटर एक बॉयलर का एक भाग है जो स्टीम को संतृप्ति तापमान से अति ताप तापमान तक गर्म करता है। इसे स्टीम सुपरहीटर भी कहा जाता है।सुपरहीटर को कन्वेक्टिव प्रकार में विभाजित किया जा सकता है, रेडियल प्रकार और अर्ध-रेडियल प्रकार गर्मी हस्तांतरण मोड के अनुसार; संरचना की विशेषताओं के अनुसार, इसे सर्पेंटिन पाइप प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है.वे समानांतर पाइप और इनलेट और आउटलेट मनिफोल्ड से बने होते हैं।

अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है।सुपरहीटर आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी ताप दक्षता में सुधार के लिए स्थापित किया जाता है.

उत्पाद कार्य और विशेषताएं

कोयला से चलने वाले बॉयलरों के लिए एचडीबी थर्मल इफेक्टिव स्टीम सुपर हीटर
विनिर्देशः
सुपर हीटर ही सबसे महत्वपूर्ण बॉयलर सेपेर भागों में से एक है जो थर्मल दक्षता में सुधार करता है।उच्च तापमान भाप बॉयलर उज्ज्वल सुपर हीटर आमतौर पर उच्च दबाव बिजली संयंत्र बॉयलर में लागू किया जाता है.

बॉयलर में सुपर हीटर की भूमिका पावर प्लांट की दक्षता बढ़ाने के लिए संतृप्त भाप को सुपर हीटेड भाप के एक निश्चित तापमान तक गर्म करना है।पुनरावर्तक थर्मल पावर प्लांट चक्र दक्षता में काफी सुधार करता है.

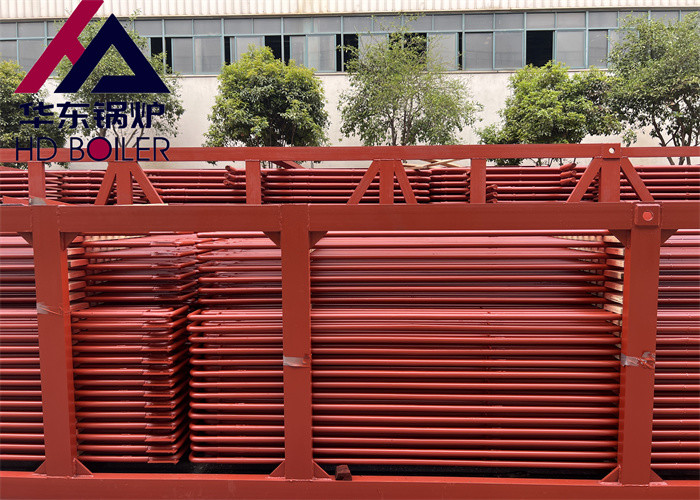

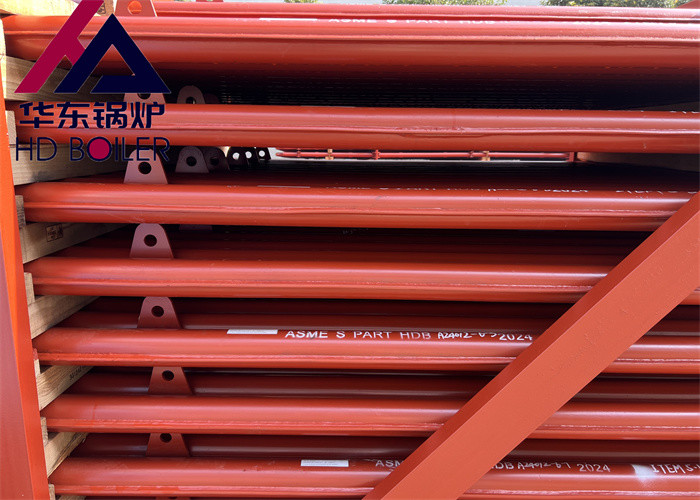

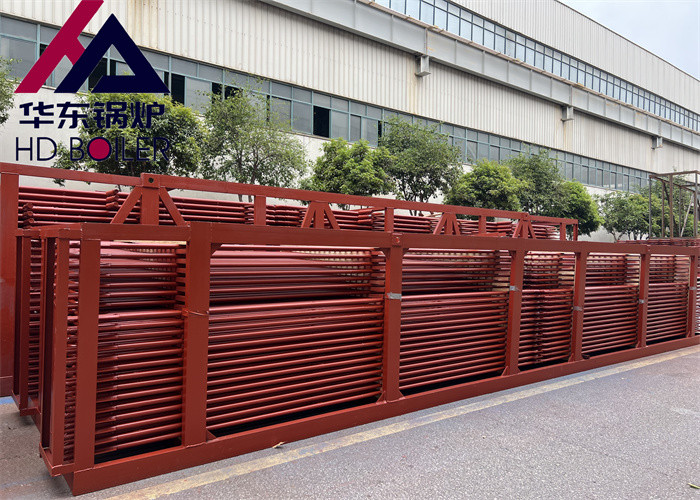

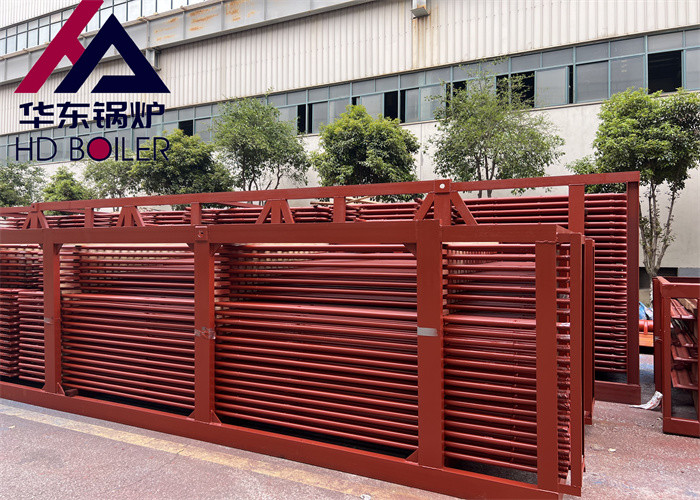

स्टीम सुपर हीटर कॉइल्स: सुपर हीटर कॉइल्स का उपयोग एक बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है। सुपर हीटर कॉइल्स का विशेष रूप से पावर प्लांट के बॉयलर में उपयोग किया जाता है।हम मिश्र धातु इस्पात के विभिन्न ग्रेड में सुपर हीटर कॉइल्स का निर्माण करते हैं और ग्राहक के ड्राइंग के अनुसार समर्थन और हेडर के साथ या बिना दाग कम इस्पात ट्यूब.

बॉयलर के परिचालन स्थितियों में परिवर्तन, जैसे कि भार स्तर, ईंधन परिवर्तन, दहन की स्थिति में परिवर्तन आदि, सभी सुपरहीटर आउटलेट भाप तापमान पर प्रभाव डालते हैं,तो बिजली संयंत्र बॉयलर में निर्दिष्ट मूल्य पर स्थिर बनाने के लिए बॉयलर आउटलेट भाप तापमान समायोजित करने के साधन हैंसामान्य रूप से उपयोग किए जाने वाले साधन हैंः

• (1) पानी के जेट या सतह प्रकार के तापमान घटानेवाला के साथ सीधे भाप तापमान समायोजित;
• (2) ओवन आउटलेट धुएं का तापमान बदलने के लिए स्विंग बर्नर के साथ;
• (3) धुआं पुनर्चक्रण समायोजन सुपरहीटर गर्मी अवशोषण के साथ.जब बॉयलर लोड बढ़ता है, तो प्रवाह सुपरहीटर के इनपुट और आउटपुट भाप का तापमान वृद्धि मूल्य बढ़ता है,जबकि उज्ज्वल सुपरहीटर के तापमान वृद्धि मूल्य में कमी आती है.

यदि संवहन सुपरहीटर, विकिरण सुपरहीटर और अर्ध विकिरण सुपरहीटर ठीक से संयुक्त और विन्यस्त हैं,आउटलेट भाप का तापमान लोड और दहन स्थितियों में परिवर्तन के साथ कम बदल सकता हैसुपरहीटर स्टैक में समानांतर पाइपों का गर्मी अवशोषण और भाप प्रवाह दर ऑपरेशन में भिन्न होगी।सुपरहीटर बड़े बॉयलरों में कई पाइप समूहों में विभाजित हैप्रत्येक पाइप समूह के भाप को भट्ठी के बाहर एक संग्रहण बॉक्स के साथ मिलाया जाता है और भाप मार्गदर्शक पाइप का उपयोग प्रत्येक पाइप समूह को स्थानांतरित करने के लिए किया जाता है,ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके.

विवरण

डिजाइन संरचना

1. 900 डिग्री सेल्सियस तक के तापमान पर संतृप्त भाप को गर्म करना।

2उच्च दक्षता, > 90%

3. उच्च गति से हीटिंग.

4. स्टेनलेस स्टील के साथ डिजाइन.

5. लंबे डिजाइन सेवा जीवन, 15 साल.

हमें आवश्यक तकनीकी डेटा भेजें, जैसे कि भाप क्षमता, दबाव, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।

एचडी बॉयलर अपनी श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है

Huadong बॉयलर 1985 के बाद से 34 वर्षों के लिए कस्टम बॉयलर घटकों के उत्पादन में विशेषज्ञता रही है। हमारे बॉयलर घटकों औद्योगिक भाप जनरेटर में इस्तेमाल किया गया है, भाप बॉयलर,गर्म पानी के बॉयलर, इलेक्ट्रिक स्टीम बॉयलर, स्टीम प्रेशर रिड्यूसर स्टेशन
