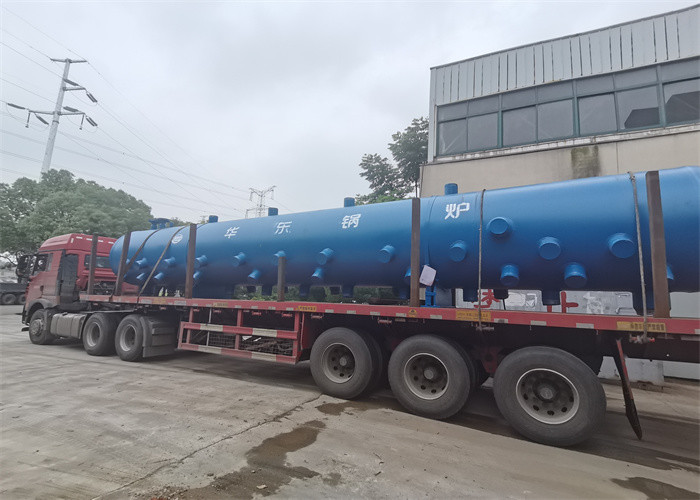

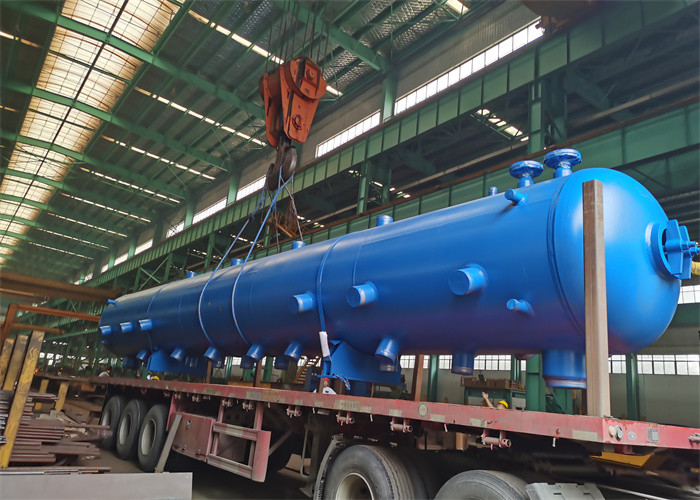

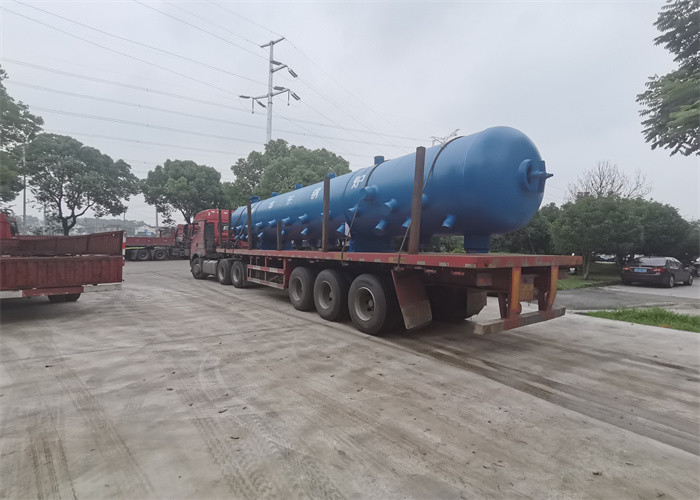

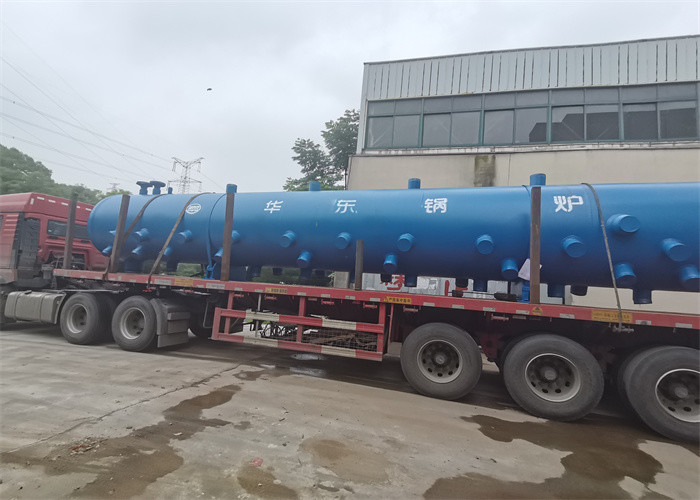

Q245R P265GH पानी के बॉयलर भाप ड्रम प्राकृतिक परिसंचरण

नामी दबाव पर संतृप्ति तापमान के लिए डिज़ाइन किया गया बॉयलर स्टीम ड्रम

विवरण

पानी के ट्यूब बॉयलर में ऊपरी ड्रम (बॉयलर स्टीम ड्रम) पानी से भाप को अलग करने के लिए प्रदान करता है।यह भी डाउनकमर और राइजर ट्यूबों में तरल पदार्थ खोने के बिना लोड परिवर्तन के लिए एक गतिशील प्रतिक्रिया के लिए अनुमति देने के लिए तरल पदार्थ पकड़ क्षमता (आमतौर पर 10 से 60 सेकंड) प्रदान करता है. वाष्प ड्रम का आकार वाष्प और पानी के बीच एक सूखी संतृप्त वाष्प का उत्पादन करने के लिए एक साफ पृथक्करण के लिए आवश्यक मात्रा से निर्धारित होता है, यह भी वाष्प भंडारण की पर्याप्त मात्रा प्रदान करता है.भाप ड्रम को ऊपरी ड्रम भी कहा जाता है।

1पूरी तरह से स्वचालित संचालन, सुरक्षित और विश्वसनीय, विभिन्न प्रकार के बॉयलर नियंत्रण और सुरक्षा उपकरणों, वाष्प दबाव, जल दबाव और स्वचालित नियंत्रण प्रणालियों के साथ जलने के साथ।गर्म पानी के बॉयलर भी प्रक्रिया नियंत्रण और तापमान और समय नियंत्रण के साथ सुसज्जित है.

2संचालन और रखरखाव में आसान, श्रम-बचत।

3. आयातित ब्रांड-नाम बर्नर, ईंधन पूर्ण दहन और ऊर्जा संरक्षण, पर्यावरण संरक्षण से लैस।

4बंद दहन-व्यापी बॉयलर रूम, प्रदूषण मुक्त, अच्छी तरह से दिखने वाला और साफ।

5संकुचित संरचना, आसान स्थापना।

बॉयलर हेडर में वाटर वॉल हेडर, सुपर हीटर हेडर, इकोनॉमिज़र हेडर आदि होते हैं, यह संग्रह, मिश्रण, पुनः वितरण कार्य माध्यम के रूप में कार्य करता है, संरचना के रूप में,इसे अंत कवर प्रकार (अंत घेर) और गर्दन नीचे प्रकार के रूप में वर्गीकृत किया जा सकता है.

हेडर में हेडर बॉडी (बड़े व्यास की सीमलेस स्टील ट्यूब ), एंड कवर (बंद), ट्यूब ज्वाइंट, हैंड होल, थर्मोमीटर सॉकेट आदि होते हैं।और 100% योग्य उत्पादों की गारंटी के लिए वेल्डिंग प्रक्रिया के रूप में वेल्डिंग जांच सख्ती से आगे बढ़ा है.

ड्रम एक बेलनाकार दबाव पात्र है जिसका उपयोग वाटर ट्यूब बॉयलर में वाष्प जल पृथक्करण और वाष्प शुद्धिकरण के लिए किया जाता है।इसका मुख्य कार्य इकोनॉमिज़र से पानी प्राप्त करना है।, भाप और पानी को अलग करें, सर्कुलेशन सर्किट में पानी की आपूर्ति करें और सुपरहीटर में संतृप्त भाप वितरित करें।जिसमें गर्मी और कार्यशील माध्यम भंडारण की एक निश्चित मात्रा हैयह काम करने की स्थिति में परिवर्तन होने पर भाप के दबाव परिवर्तन की गति को धीमा कर सकता है, और एक निश्चित बफर भूमिका निभा सकता है जब फ़ीड वाटर और लोड थोड़े समय के लिए समन्वित नहीं होते हैं।ड्रम भाप पानी अलग करने के लिए आंतरिक उपकरणों से लैस है, भाप की सफाई, बॉयलर में खुराक और निरंतर ब्लोडाउन भाप की गुणवत्ता सुनिश्चित करने के लिए, जैसा कि चित्र में दिखाया गया है।

ड्रम सबसे भारी और महंगी मोटी दीवार दबाव असर भाग बॉयलर में है। ड्रम न केवल उच्च आंतरिक दबाव सहन करता है,लेकिन यह भी परिचालन की स्थितियों के परिवर्तन और दीवार तापमान के उतार-चढ़ाव के कारण थर्मल तनाव पैदा करता हैइसलिए, काम करने की स्थिति खराब है और परिचालन स्थितियों की प्रभावी निगरानी की आवश्यकता है।

वाष्प-पानी पृथक्करण का विवरण

प्राथमिक वाष्प-पानी पृथक्करणपानी से लगभग सभी भाप को हटा देता है ताकि बहुत कम भाप आउटलेट कनेक्शन (नीचे आने वाला) के माध्यम से गर्म ट्यूबों की ओर ड्रम तल से फिर से सर्कुलेट हो।

द्वितीयक पृथक्करण पर, वाष्प को अंतिम पानी की बूंदों को हटाने के लिए विभाजक या स्क्रबर तत्वों (आमतौर पर करीब से स्थित लहराती समानांतर प्लेटों) के एक द्वितीयक चरण के माध्यम से पारित किया जाता है।इसके बाद विभिन्न बंदरगाहों से भाप निकल जाती है.

तकनीकी मापदंड

डिजाइन और विनिर्माण क्षमता

1दो स्वचालित कोइलर उत्पादन लाइनें

2. न्यूनतम झुकने त्रिज्या 0.6D के लिए गर्म झुकने

3क्षैतिज और ऊर्ध्वाधर पैनल झुकने मशीनों के साथ झुकने वाली झिल्ली दीवार ट्यूब

41000 मेगावाट तक के बिजली संयंत्र के बॉयलरों के लिए पैनल निर्माण

5सीएफबी बॉयलर साइक्लोन सेपरेटर का निर्माण

6. चीनी मानकों (GB), अमेरिकी मानकों (ASME), या यूरोपीय संघ के मानक (EN) के अनुसार हेडर का निर्माण

710 भट्टियों सहित गर्मी उपचार उपकरण की विस्तृत श्रृंखला, जो सामान्यीकरण और टेम्परिंग प्रदान करती है
